AVR-5308CI / AVC-A1HD

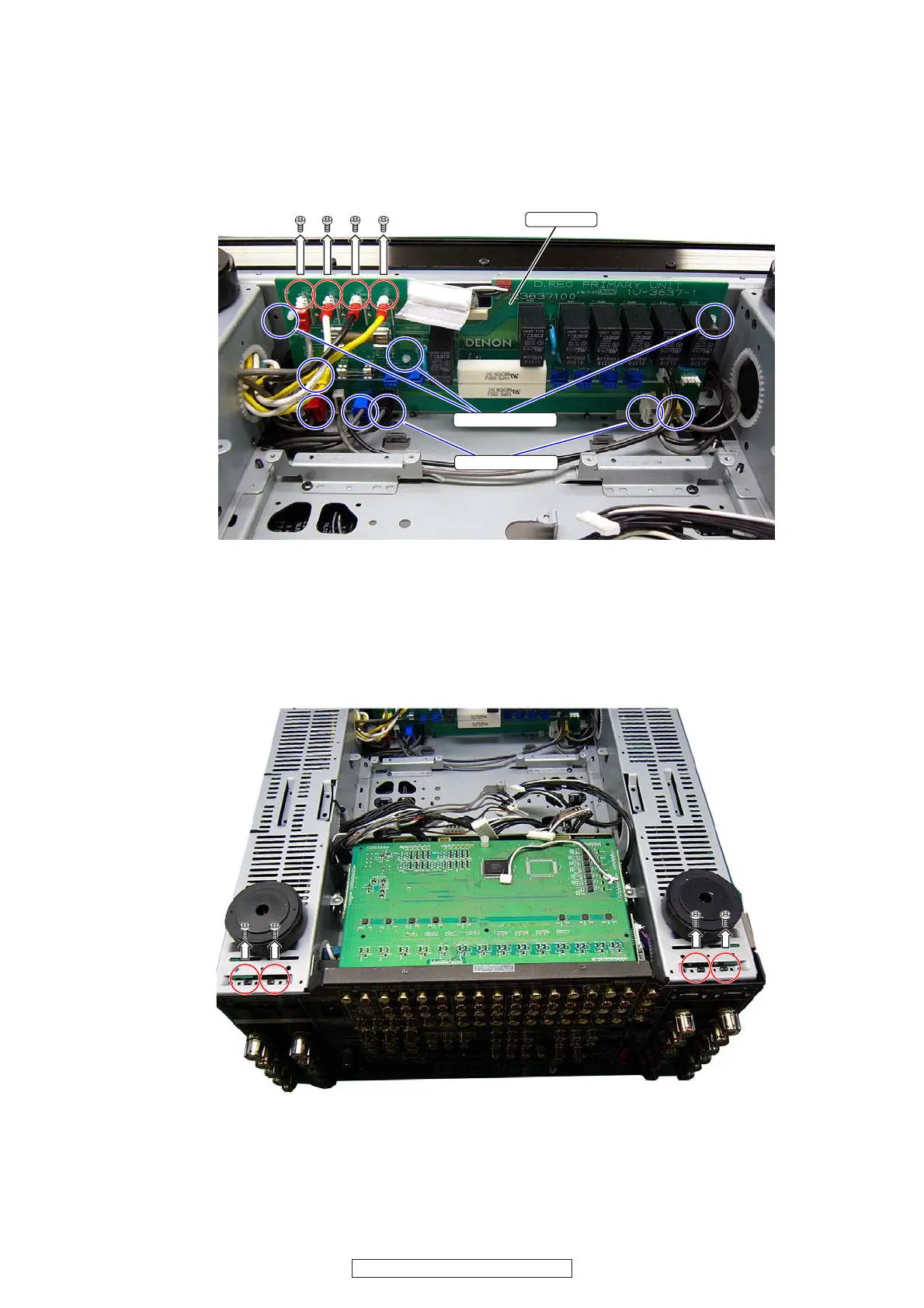

(6) Disconnect 6 VH wire connectors on the 1U-3837-1 :
PRIMARY UNIT.
(7) Remove 4 screws of Powered wire (3T LUG terminal).
(8) Unlock the CARD SPACER. Detach the 1U-3837-1 :
PRIMARY UNIT.
(9) Remove 4 screws fixing the SPEAKER TERMINAL
ASS’Y of bottom side .
VH wire
1U-3837-1
CARD SPACER
(Left side)
(6) VH ワイヤーを 6ヶ所はずします。
(7) 電源ワイヤー (3T ラグ端子 ) のねじを 4ヶ所はずしま
す。
(8) CARDSPACER のロックをはずし、1U-3837-1:PRI-
MARYUNIT をはずします。
(9) SPEAKERTERMINALASS'Y を固定している底面のね
じを 4 本はずします。
