10
AVR-5308CI / AVC-A1HD

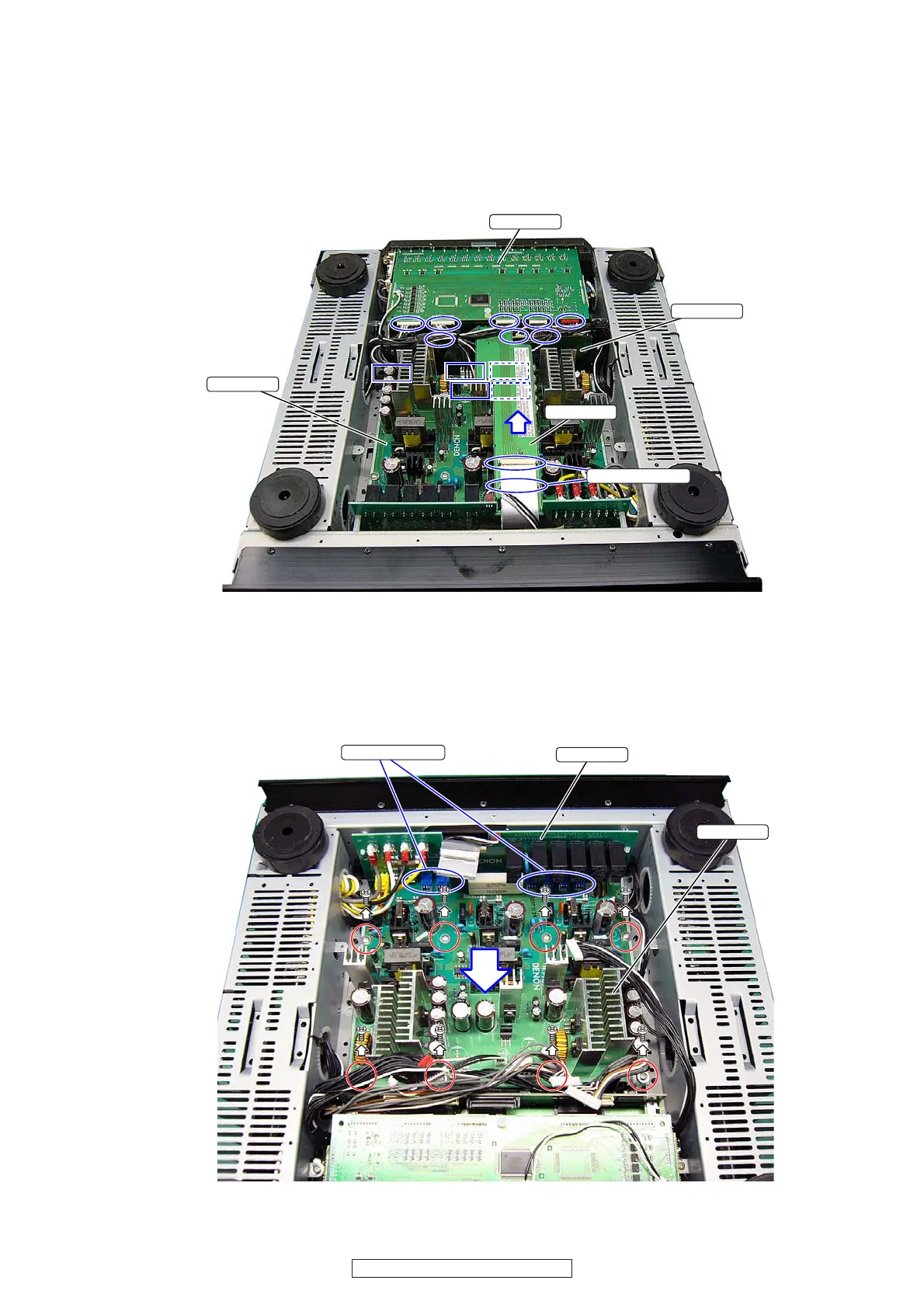

4. 1U-3837 DIGITAL REG. UNIT
(1) Disconnect 5 wires on the 1U-3823-1 : PRE OUT
UNIT and 3 wires on the 1U-3821-1 CPU UNIT.
(2) Disconnect 2 FFC cables. Detach the 1U-3821-2 :
CPU FRONT UNIT.
(3) Disconnect 5 wires on the 1U-3837-2 : SW REG UNIT.
( □ parts)
(4) Remove 8 screws fixing the 1U-3837-2 : SW REG
UNIT.
(5) Detach the 1U-3837-2 : SW REG UNIT in the direction
of the arrow. (Board to Board connector for 1U-3837-
1 : PRIMARY UNIT)
FFC Cable
1U-3821-1
1U-3821-2
1U-3837-2
1U-3823-1
1U-3837-2
1U-3837-1
Board to Board
4. 1U-3837DIGITALREG.UNIT
(1) 1U-3823-1:PREOUTUNITのワイヤー５本 ,1U-3821-
1:CPUUNIT のワイヤー 3 本をはずします。
(2) FFC ケーブル２本をはずし、1U-3821-2:CPUFRONT
UNIT をはずします。
(3) 1U-3837-2:SWREGUNITのワイヤー５本をはずしま
す。（□部分）
(4) 1U-3837-2:SWREGUNIT のねじ 8 本をはずします。
(5) 矢印方向に 1U-3837-2:SWREGUNIT を引き抜きま
す。（1U-3837-1:PRIMARYUNIT との BoardtoBoard
コネクターをはずします。)
To Next Page
