31
AVR-5308CI / AVC-A1HD
2.4. Procedure
(1) Adjust the signal of S MONITOR OUT by the wave of
oscilloscope.
(a) Target, Y-signal
Point : 1U-3833-1 VR504
Adjustment Value : 714 ± 14mV

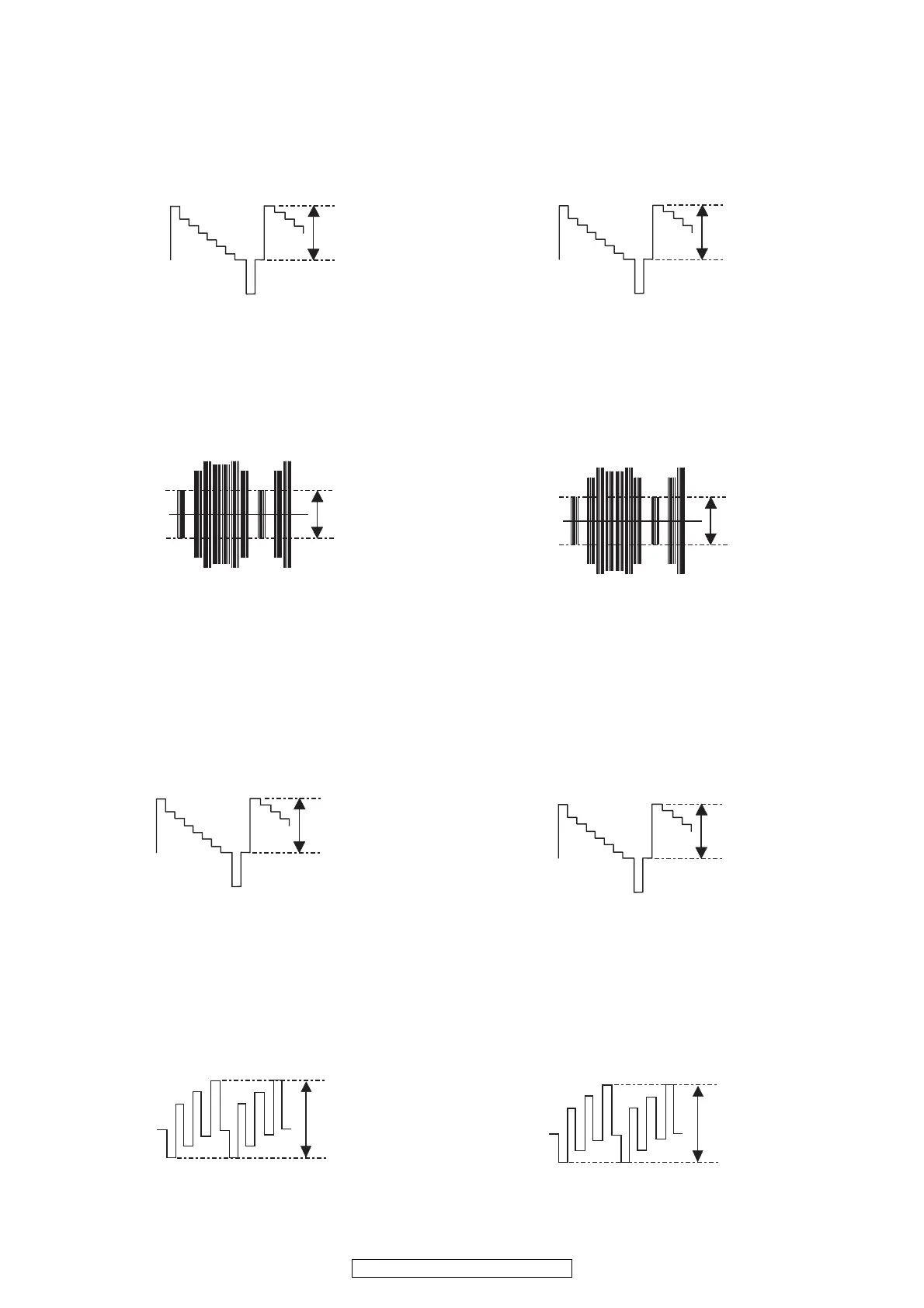

Waveform
(b) Target, C-signal
Point : 1U-3833-1 VR505
Adjustment Value : 286 ± 5mV
Waveform
(2) Adjust the signal of COMPONENT OUT by the wave
of oscilloscope.
(a) Target, Y-signal
Point : 1U-3833-1 VR506
Adjustment Value : 714 ± 14mV
Waveform
(b) Target, P
B/CB-signal
Point : 1U-3833-1 VR507
Adjustment Value :
*525
±
10mV (DVDT-S01)
*700 ± 14mV (VT-502)
Waveform
Y-signal of S MONITOR OUT
Y
C
C-signal of S-MONITOR
Y
Y-signal COMPONENT OUT
PB/CB-signal COMPONENT OUT
PB/CB
2.4. 手順
(1) セットの SMONITOROUT の信号レベルをオシロス
コープ上の波高値で調整します。
(a) Y 信号レベル
調整個所 : 1U-3833-1VR504
調整値 : 714 ± 14mV
波形
(b) C 信号レベル
調整個所 : 1U-3833-1VR505
調整値 : 286 ± 5mV
波形
(2) COMPONENTOUTの信号レベルをオシロスコープ上
の波高値で調整します。
(a) Y 信号レベル
調整個所 : 1U-3833-1VR506
調整値 : 714 ± 14mV
波形
(b) P
B/CB 信号レベル
調整個所 : 1U-3833-1VR507
調整値 : 525 ± 10mV(DVDT-S01)
700 ± 14mV(VT-502)
波形
SMONITOROUT の Y 信号レベル
Y
C
SMONITOR の C 信号レベル
Y
COMPONENTOUT の Y 信号レベル
PB/CB
COMPONENTOUT の PB/CB 信号レベル
