原厂说明

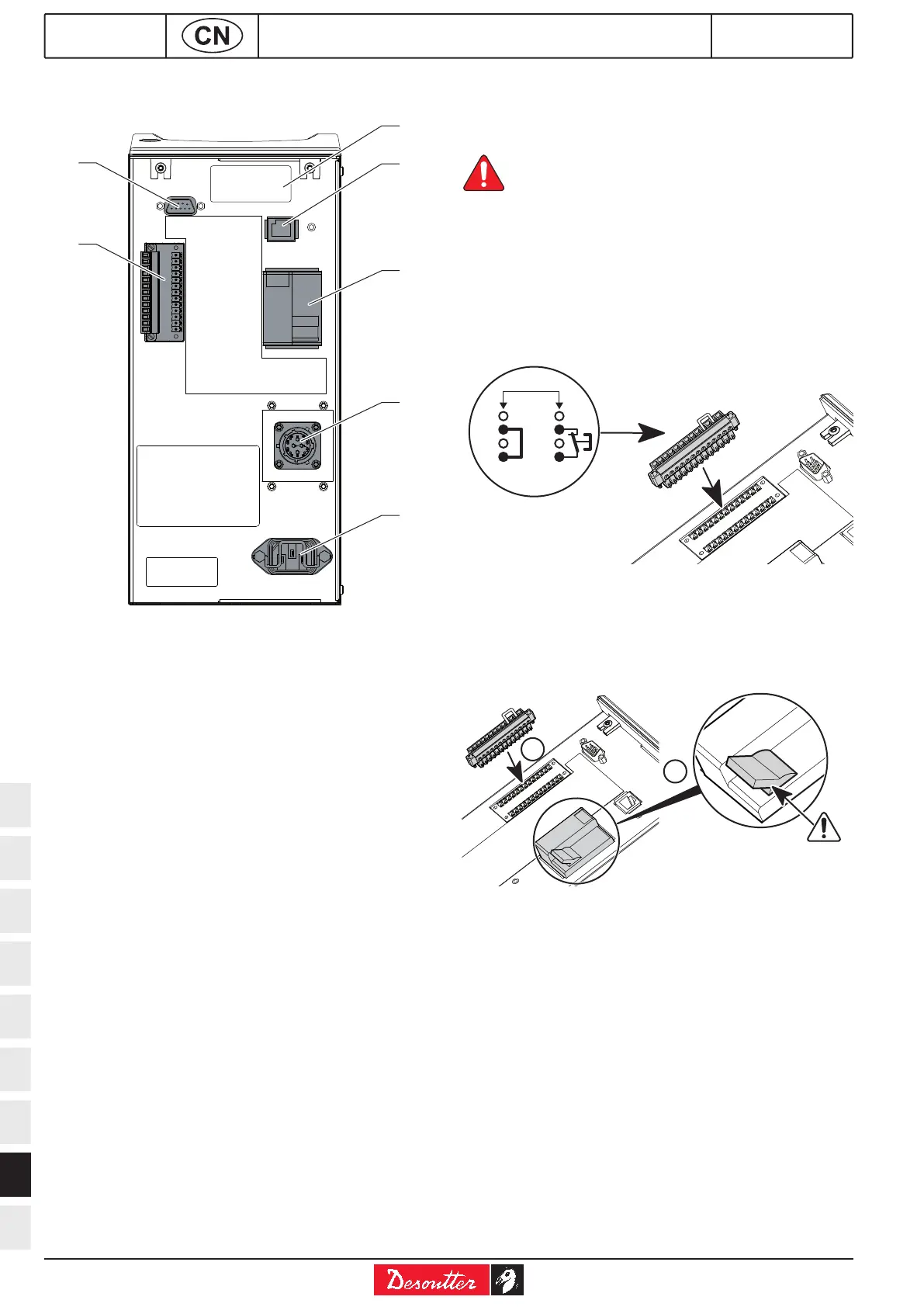

3.5 - 背板

图例

1 RS232 接口，Sub-D 型 9 针：用于连接 PC、条形码

扫描器、打印机

 PC 连接线缆参考号： 6159170470

 打印机连接线缆参考号： 6159170110

2 以太网接口

3 8 个输入端子/8 个输出端子的连接器，用于连接

PLC、指示盒或排插座连接，包含“停止”信号跳线

4 开关、过电流保护器、接地故障保护器

5 工具接口

6 主电源接口

7 现场总线模块（选装）

4 - 首次开机

4.1 - 安装

在打开控制器之前，确保已按照本手册中

的安装和安全说明对其进行安装，参见第

4 页中的“安全说明”。

4.1.1 - “停止”信号跳线

检查并确认“停止”信号跳线与控制器的输入连接器正

确相连。 “停止”信号跳线可与 PLC 或靠近拧紧作业

站的按钮相连，

如未相连，检查并确认该跳线已正确安装。

一旦“停止”信号跳线的触点分离，电路随之断开。请

注意，使用手持式工具时最好连接“停止”信号跳线，

使用固定式工具时务必连接“停止”信号跳线。

4.1.2 - 关闭

OFF
