Desoutter CVIC II Series User Manual






原厂说明

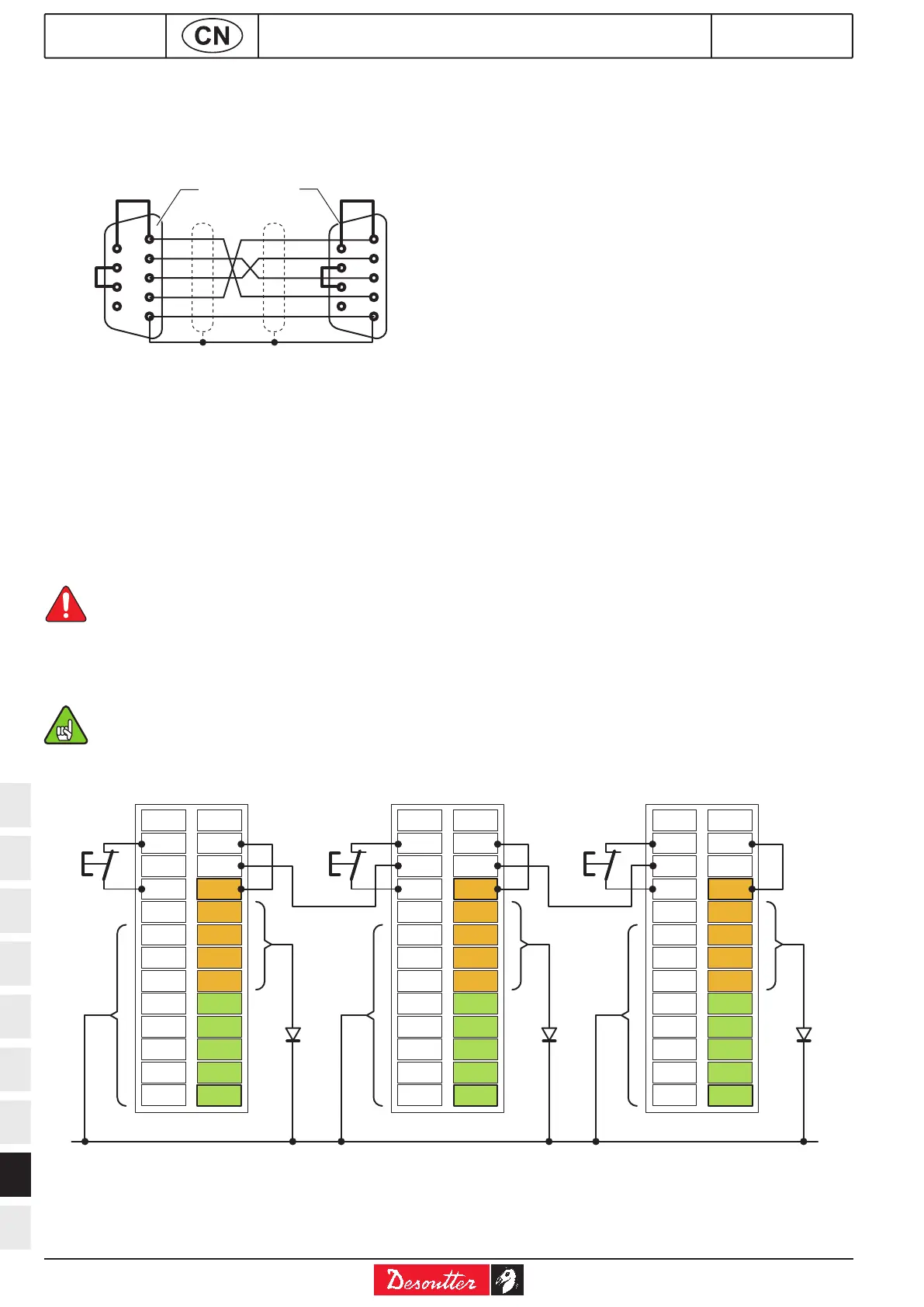

7 - 连接
7.1 - PC 电路图
 参考码 6159170470
1
2
3
4
5
1 - DCD
2 - RD
3 - TD
4 - DTR
5 - GND
6 - DSR
7 - RTS
8 - CTS
1 - DCD
2 - RD
3 - TD
4 - DTR
5 - GND
6 - DSR
7 - RTS
8 - CTS
6
7
8
9
1
2
3
4
5
6
7
8
9
A
B
(a)
(a)
(b)
(b)(c)
(c)
(d)
(d)
(e) (e)
图例
A 9针 Sub-D 型接口（PC 端）
B 9针 Sub-D 型接口（控制器端）
a 白
b 褐
c 蓝
d 红色
e 黑色
7.2 - 使多台 CVIC 控制器同步
要使多台 CVIC H 版本控制器同步，操作者必须：
 将“同步”输入信号和“同步”输出信号分别配置到空
闲的输入端子和输出端子。
 将“同步”信号端子相连，然后为每台控制器分别
编程设置“同步等待阶段”。
所有控制器的输入/输出连接器的 0 VE 端
子均相互连接。 所有其它信号端子（作
业循环编号、运行等）也必须相互连接。
7.2.1 - 端子连接示例图
每条“同步”输出信号端子连接线必须串联一
个 1N4148 二极管。
同步输入
同步输出
GND
1N4148
控制器 1
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
同步输入
同步输出 同步输出
GND
1N4148
控制器 2
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
同步输入
GND
1N4148
控制器 3
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
输入 输出 输入 输出 输入 输出
