原文取扱説明書
出力 お名前 工場
配置
コメント
角度レポート
OK
ANGOK サイクルが終了して、そして角度レポートがOK の時に、PLC に送られ
ます。
角度レポート
NOK
ANGNOK サイクルが終了して、そして角度レポートがNOK の時に、PLC に送ら
れます。

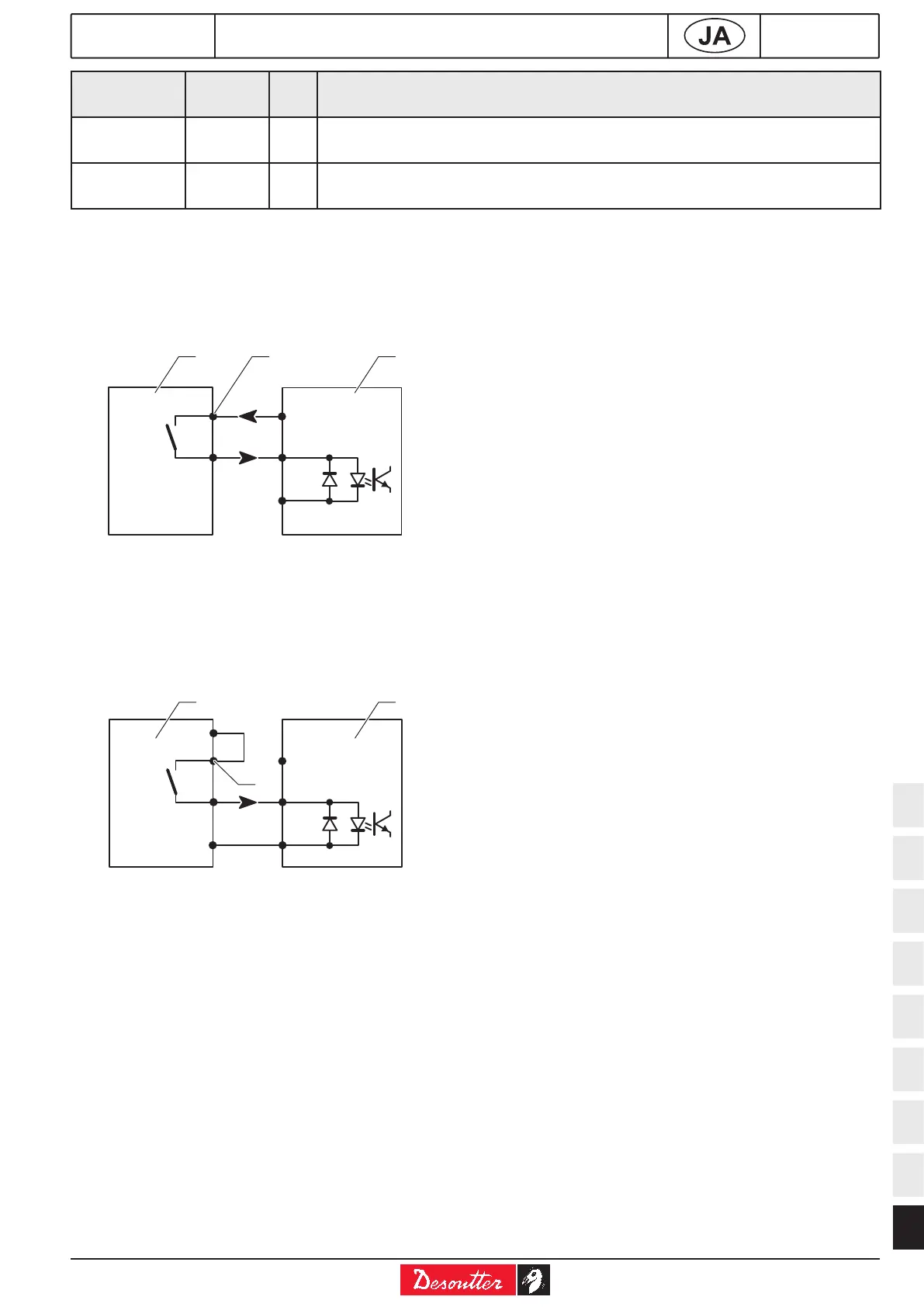

5.6.4.1 - CVIC 出力、PLC 入力の配線
次のように、CVIC 出力の為の使用可能な二種類の
配置は表示されます。
PLC24V はCVIC 出力コモンに接続されていま
す。PLC 入力は外部の24V は受け入れません。
+24V
0V
231
CVIC PLC
凡例・説明文
1 コントローラアウトプット
2 PLC入力
3 アウトプットリレーの共通
初期設定では、PLC 24 V がコントローラの入力
に送られます。
+24V
0V0V
2
3
1
CVIC PLC
凡例・説明文
1 コントローラアウトプット
2 PLC入力
3 アウトプットリレーの共通
すべての出力は １の場合に使用可能となって、コ
モンポイント（4）を介してコントローラにリレー
されます。
コンタクト機能：抵抗電化に最大1A / 30V / 30W
DC。
