7 - 接続

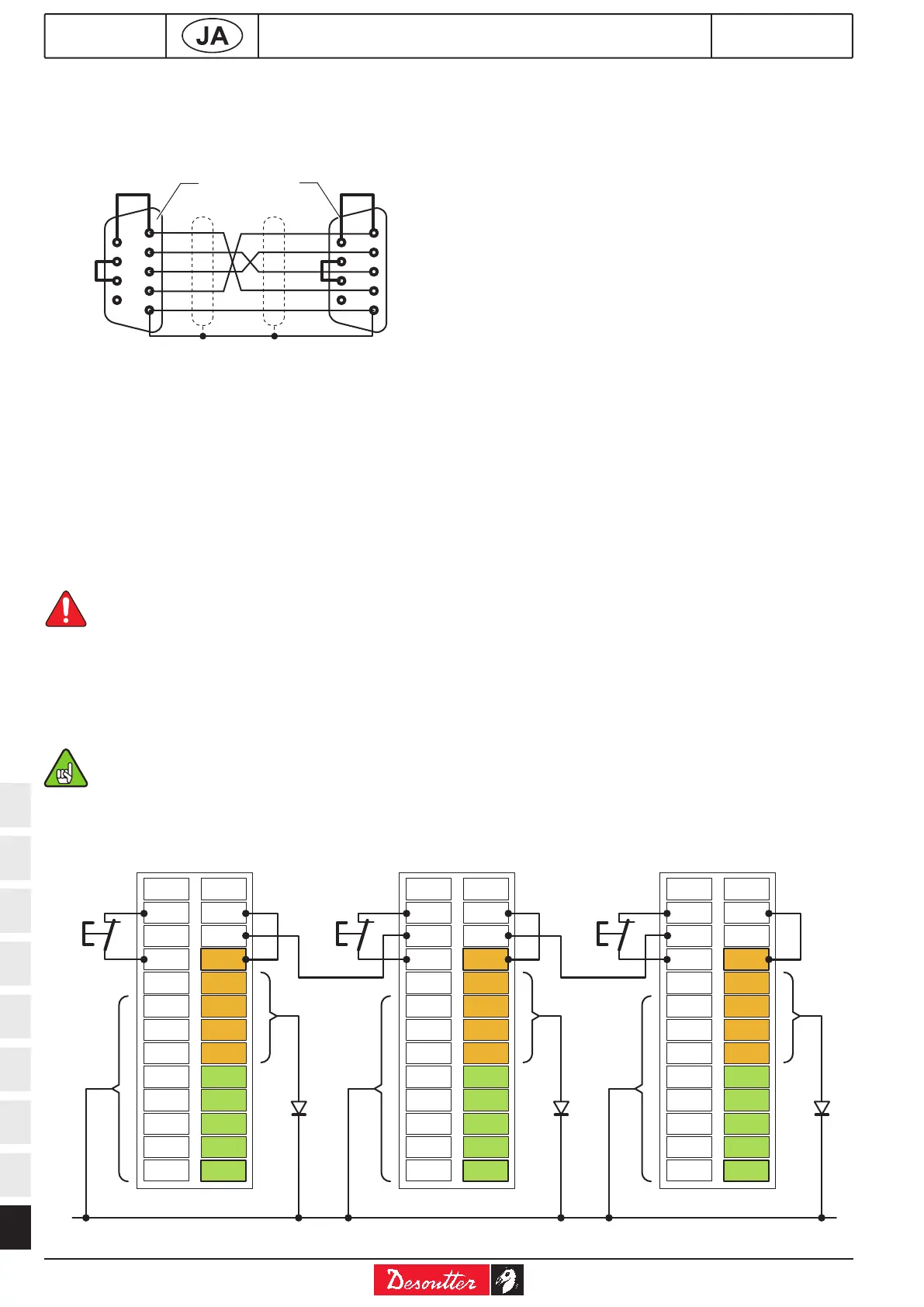

7.1 - PC 配線図
 番号 6159170470
1
2
3
4
5
1 - DCD
2 - RD
3 - TD
4 - DTR
5 - GND
6 - DSR
7 - RTS
8 - CTS
1 - DCD
2 - RD
3 - TD
4 - DTR
5 - GND
6 - DSR
7 - RTS
8 - CTS
6
7
8
9
1
2
3
4
5
6
7
8
9
A
B
(a)
(a)
(b)
(b)(c)
(c)
(d)
(d)
(e) (e)
凡例・説明文
A サブ D 9 コンタクトソケット (PC 側)
B サブ D 9 コンタクトソケット (コントローラ側)
a 白い
b ブラウン
c 青い
d 赤い
e 黒
7.2 - 数台の コントローラの同期
数台のCVIC コントローラを同期させるには、次の
作業が行わなければなりません。
 未使用の入力と出力に シンクロ信号 インとシ
ンクロ信号 アウトを割り当ててください
 全てのコントローラの"synchro"（シンクロ）
信号を接続して、各コントローラの"Synchr.
waiting"（シンクロ信号待ち）位相をプログラム
してください。
各コントローラの I/O コネクタの 0 VE
は、互いに接続されています。全ての
ほかの信号（サイクル数、走行）は各
コントローラに接続されなければなり
ません。
7.2.1 - 接続図の例
ダイオード 1N4148 を番号順各シンクロア
ウトシグナルにワイヤーでつなぐことが必
要です。
タイムアウト
同期外
GND
出力入力
1N4148
コントローラ1
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
タイムアウト
同期外
GND
出力入力
1N4148
コントローラ2
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
タイムアウト
同期外
GND
出力入力
1N4148
コントローラ3
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
