Desoutter CVIC II Series User Manual






原文取扱説明書

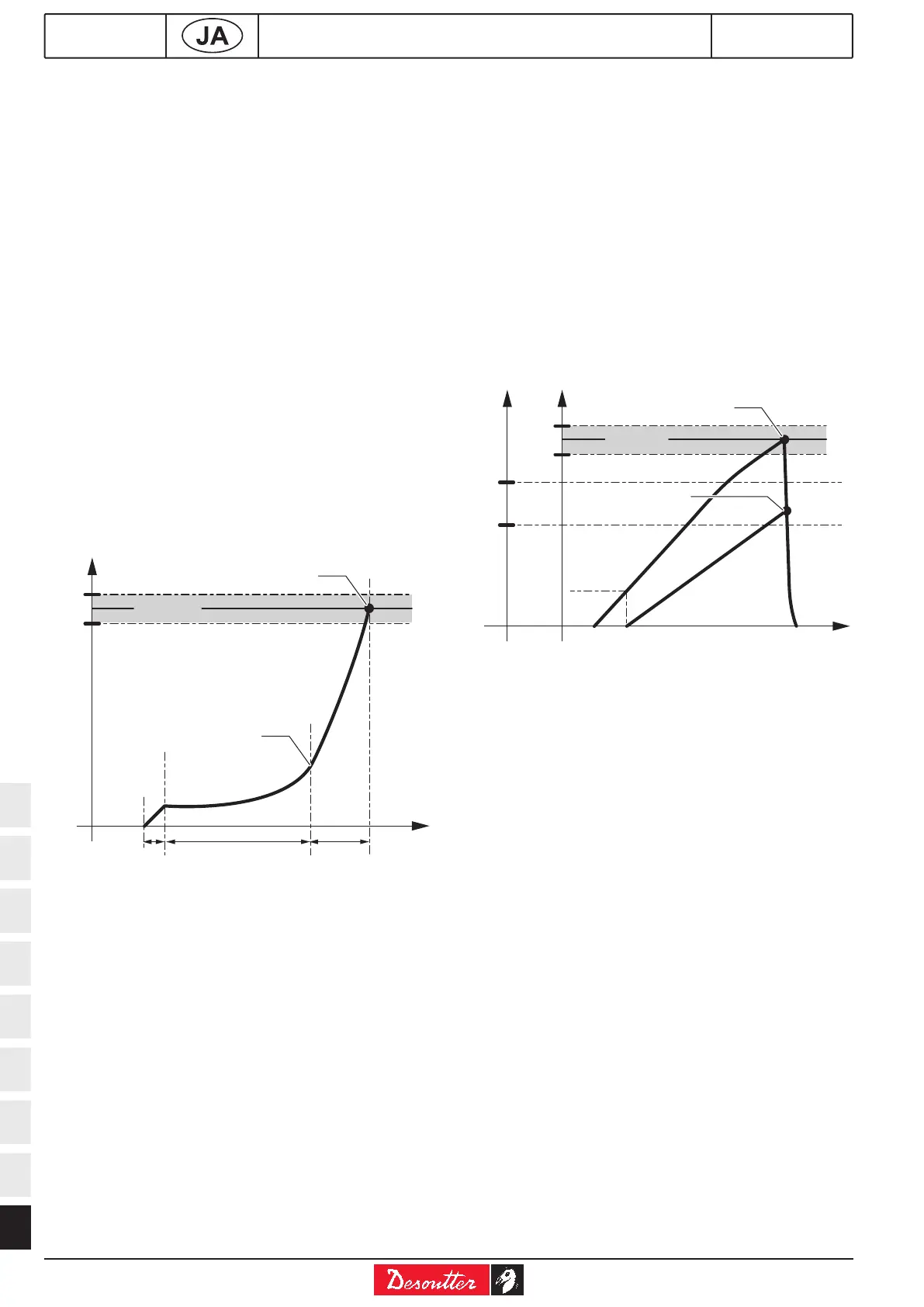

9 - 締め付け戦略ガイド
9.1 - トルクコントロール
トルクコントロール戦略は、もっとも一般的な使
用方法です。
トルクがほんとうにアセンブリに適用されている
けれど、アセンブリが正しくなされなかった保護
手段が与えられないときに保護手段を与えるもの
です。
例えば、「閾値交叉」、ワッシャー欠損、ボルト
は損、ボルト大きすぎ、ボルト品低質などで接合
に問題があり充分にきつくない部品や、まったく
締められていない部品 (ツールによりトルクが適用
されたとしても)。
この戦略は、角度の大きな分散があり、したがっ
て接合部の問題を検知することが不可能であると
きに選択されます。
接合のいくつかの例：
 ドラム洗浄マシン
 シートのメカニズム
 外部リアミラー
 冷却/加熱コンポーネント
トルク
時間
ターゲット
ターゲットトルク
シーケンス検索
ランダウン速度 最終速度
ランダウントルク
最大
最小
記録価値は：
ピークトルク
スピンドル停止
 トルク ≥ ターゲットトルクの場合
合格結果
 最小トルク ≤ ピークトルク ≤ 最大トルク の場合
現在のモニタリング付き受け入れ報告 (オプショナ
ル)
 最小トルク ≤ ピークトルク ≤ 最大トルク の場合
 そして 最小電流 ≤ 最終電流 ≤ 最大電流
9.2 - トルクコントロールと角度モニタ
リング
トルクとモニタリングがほとんどのアセンブリに
適用されているトルクコントロール戦略
提供するもの:
 締め付け操作が正しく行われることを確かにす
る保証手段。
 通常の接合品質。
このパフォーマンスに達するには、「閾値交叉」
、ワッシャー欠損、ボルト破損、ボルト大きす
ぎ、ボルト低品質などによる接合問題を検知する
ために、角度をモニターします。
バッチカウントの場合、この戦略はボルトの再締
め付けを検知します。
トルク角度
時間
ターゲット
ピークトルク
最終角度
角度閾値
最大
最小
最大
最小
角度閾値カウント開始は、トルク増加の後方内に
あります。
角度測定は、角度経常の閾値を超えるまでトルク
ドロップ段階の角度測定によりスピンドルの トー
ション / 反対トーション を考慮に入れます。
記録値は以下のとおり：ピークトルクと最終角
度。
スピンドル停止
 トルク ≥ ターゲットトルクの場合
 または角度 › 安全角度
合格結果
 最小トルク ≤ ピークトルク ≤ 最大トルク の場合
 そして 最小電流 ≤ 最終電流 ≤ 最大電流
