4.1 J-3 95-8661
NOTE 1 REMOVE UD10 ELECTRONIC MODULE FOR ACCESS
TO NTMOS CONNECTOR BOARD (NO TOOLS REQUIRED).
NOTE 2 GREY AND ORANGE WIRES FOR FACTORY USE ONLY.
NOTE 3 HOUSINGS MUST BE ELECTRICALLY CONNECTED TO
EARTH GROUND.
UD10
DISPLAY UNIT
A2493
J2
P1
COM 1 (GRAY)
COM 2 (ORANGE)
CAL (YELLOW)
RTN (BLACK)
4/20 (WHITE)
24V (RED)
SHIELD
CAL
RTN
4/20
24V
CONNECT TO UD10 MODULE VIA
CABLE (FACTORY INSTALLED)
NTMOS CONNECTOR BOARD
NTMOS
H2S SENSOR
RED
BLACK
WHITE
YELLOW
GREY
ORANGE

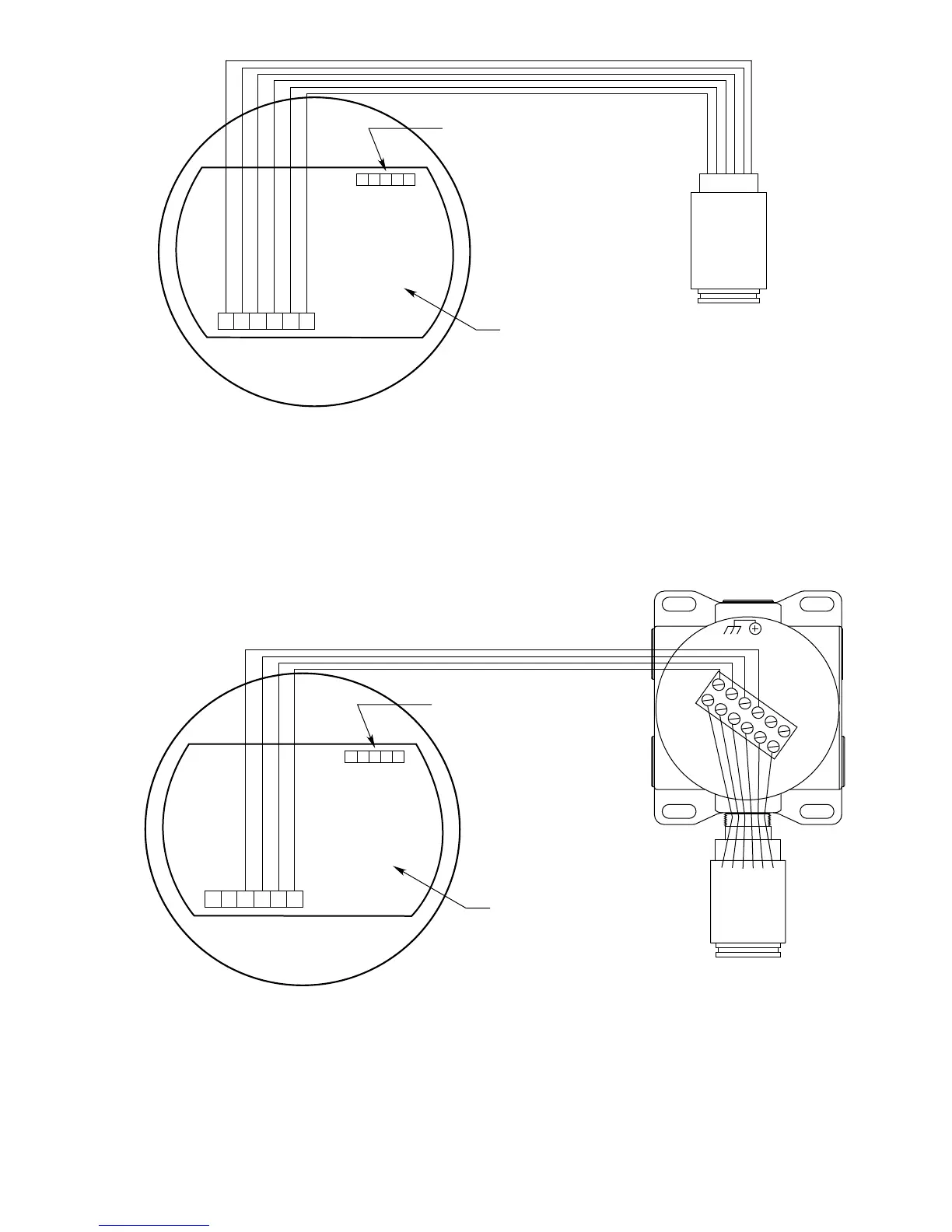

NTMOS Sensor Wired Directly to UD10 via the NTMOS Connector Board
UD10 with NTMOS Connector Board Wired to NTMOS Sensor with STB Termination Box
NOTE 1 REMOVE UD10 ELECTRONIC MODULE FOR ACCESS
TO NTMOS CONNECTOR BOARD (NO TOOLS REQUIRED).
NOTE 2 GREY AND ORANGE WIRES FOR FACTORY USE ONLY.
NOTE 3 HOUSINGS MUST BE ELECTRICALLY CONNECTED TO
EARTH GROUND.
UD10
DISPLAY UNIT
A2494
J2
P1
COM 1 (GRAY)
COM 2 (ORANGE)
CAL (YELLOW)
RTN (BLACK)
4/20 (WHITE)
24V (RED)
SHIELD
CAL
RTN
4/20
24V
STB TERMINATION BOX
NTMOS
H2S SENSOR
RED
BLACK
WHITE
YELLOW
GREY
ORANGE
CONNECT TO UD10 MODULE VIA
CABLE (FACTORY INSTALLED)
NTMOS CONNECTOR BOARD
