Página 12 SB-2-658-D
Patente Nº 2372465 (GB)
Nº Número

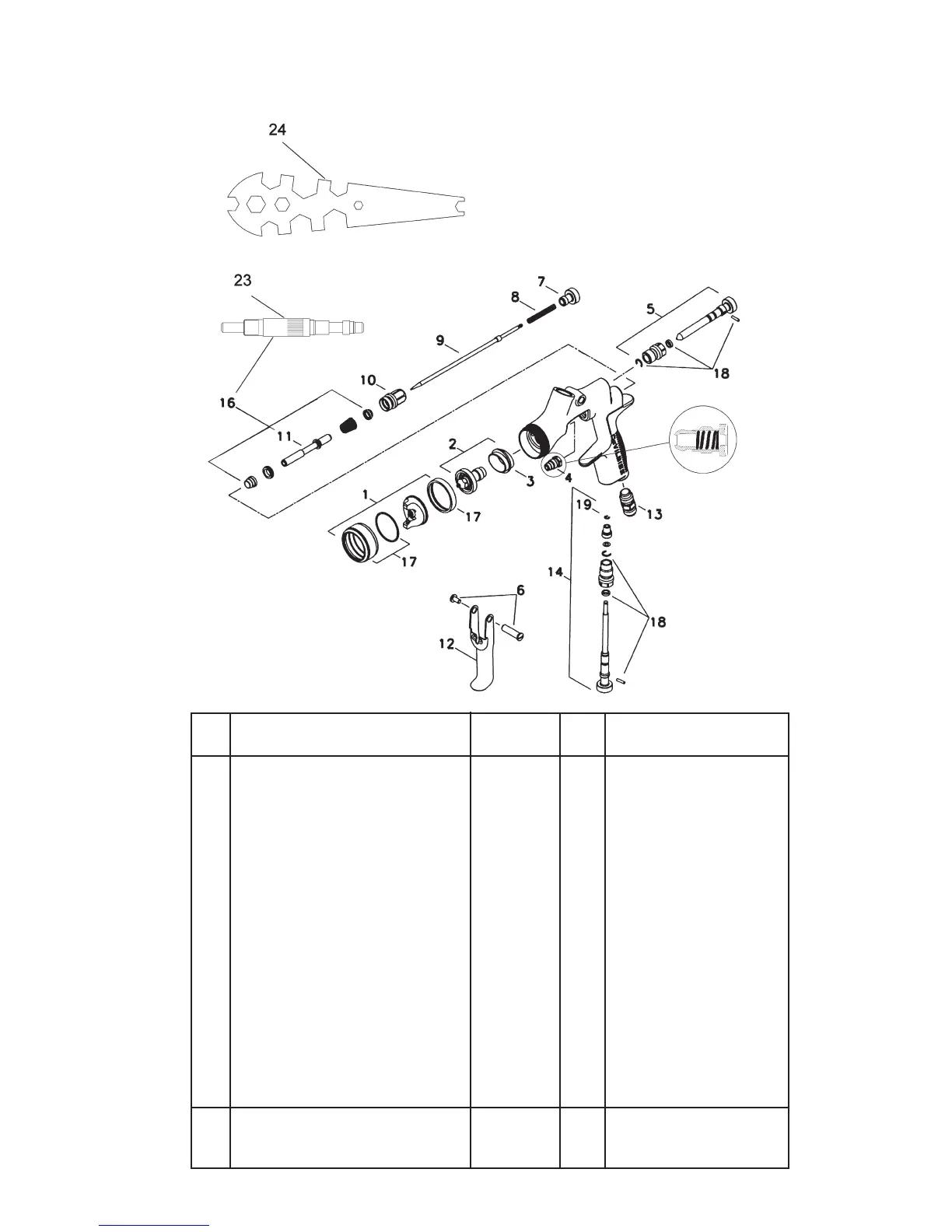

Ref. Descriptión de Pieza Cant Opciones
1 Casquillo de aire / Anillo de retención SP-100-***-K 1 505, 510 ej. *** = 510
2 Pico de fluido SP-200S-**-K 1 10, 12, 13, 14 ej. ** =13 =1.3 mm
+ 3 Separador SP-626-K5 5
+4 Empaquetadura GTI-445-K2 2
5 Válvula dispersora SP-403-K 1
6 Espiga y tornillo GTI-408-K5 5
7 Tornillo de ajuste de la aguja SP-614-K 1
+8 Muelle SP-622-K5 1
9 Aguja SP-300S-**-K 1 10, 12, 13, 14 ej. ** =13 =1.3 mm
10 Alojamiento de la válvula de aire SP-612-K 1
& junta
11 Vástago 1
12 Gatillo SP-617-K 1
13 Conector SP-611-K 1
14 Válvula de caudal de aire SP-402-K 1
16 Kit de mantenimiento de la SPK-101-K 1
válvula de aire
17 Retén y juntas SPK-102-K 1
+18 Kit de clip, junta y perno GTI-428-K5 5
23 Herramienta para el conjunto de
la válvula de aire 1
24 Llave SPN-5-K 1
Kit de Mantenimiento de SPK-402-K 1
la Pistola Pulverizadora
(piezas incluidas marcadas con + )
LISTA DE PIEZAS
