Page 27SB-2-855-B
REEMPLAZO/MANTENIMIENTO DE PIEZAS
INSTRUCCIONES PARA LA EMPAQUETADURA DE LA
AGUJA
Cómo reemplazar la empaquetadura de la aguja
13. Quite el disparador usando una llave Estrella (T20).

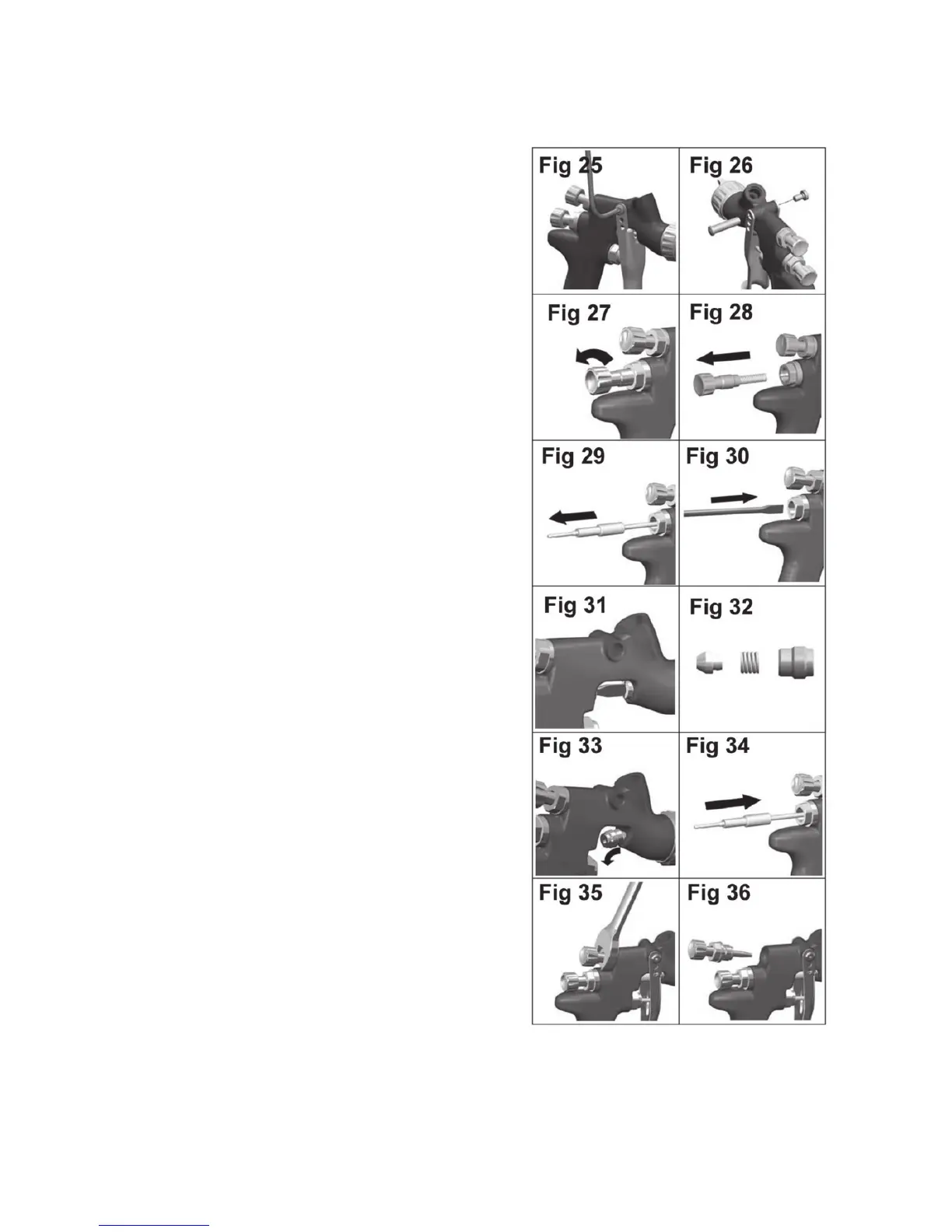

(Ver las Fig. 25 y 26)
14. Quite la perilla de ajuste de fluido y el muelle de la
aguja con la zapata del muelle de la pistola. (Ver las
Fig. 27 y 28)
15. Quite la aguja de fluido del cuerpo de la pistola. (Ver
la Fig. 29)
16. Afloje y quite la tuerca de presión usando un
desarmador de hoja recta. (Ver las Fig. 30 y 31)
17. Deseche la empaquetadura y el muelle
empaquetador viejos si los está reemplazando.
Limpie la empaquetadura si la está usando de
nuevo. Limpie también el muelle empaquetador y
la tuerca. (Ver la Fig. 32)
18. Reensamble la empaquetadura (Ver la Fig. 32).
Ensámblela en el cuerpo de la pistola con la mano
(Ver la Fig. 33) y luego apriete. (Ver las Fig. 30 y 31)
19. Inserte la aguja de fluido hasta el tope en el cuerpo
de la pistola de manera que se apoye en la boquilla
de fluido. (Ver la Fig. 34)
20. Inserte el muelle de la aguja, la zapata del muelle y
la perilla de ajuste de fluido. (Ver las Fig. 28 y 27).
Reinstale el disparador. (Ver las Fig. 25 y 26)
21. Active la pistola completamente y atornille la
perilla de ajuste de fluido hasta que se detenga.
Hágala retroceder ½ vuelta y la pistola tendrá un
desplazamiento completo de la aguja.
22. Active la pistola varias veces para asegurarse de
que funcione correctamente.
REEMPLAZO/MANTENIMIENTO DEL CONJUNTO DE
LA VÁLVULA DISPERSORA
El conjunto de la válvula dispersora se puede
reemplazar si se daña. Quítelo usando una llave
inglesa de 14 mm. (Ver las Fig. 35 y 36). El sello
interno se puede reemplazar y se incluye en el Kit de
reacondicionamiento de la pistola PRO.
