DeVilbiss SRI PRO series - Remplacement du Sceau Séparateur

Page 44 SB-2-855-B
REMPLACEMENT / ENTRETIEN DES PIÈCES
CONSIGNES DU JOINT SÉPARATEUR

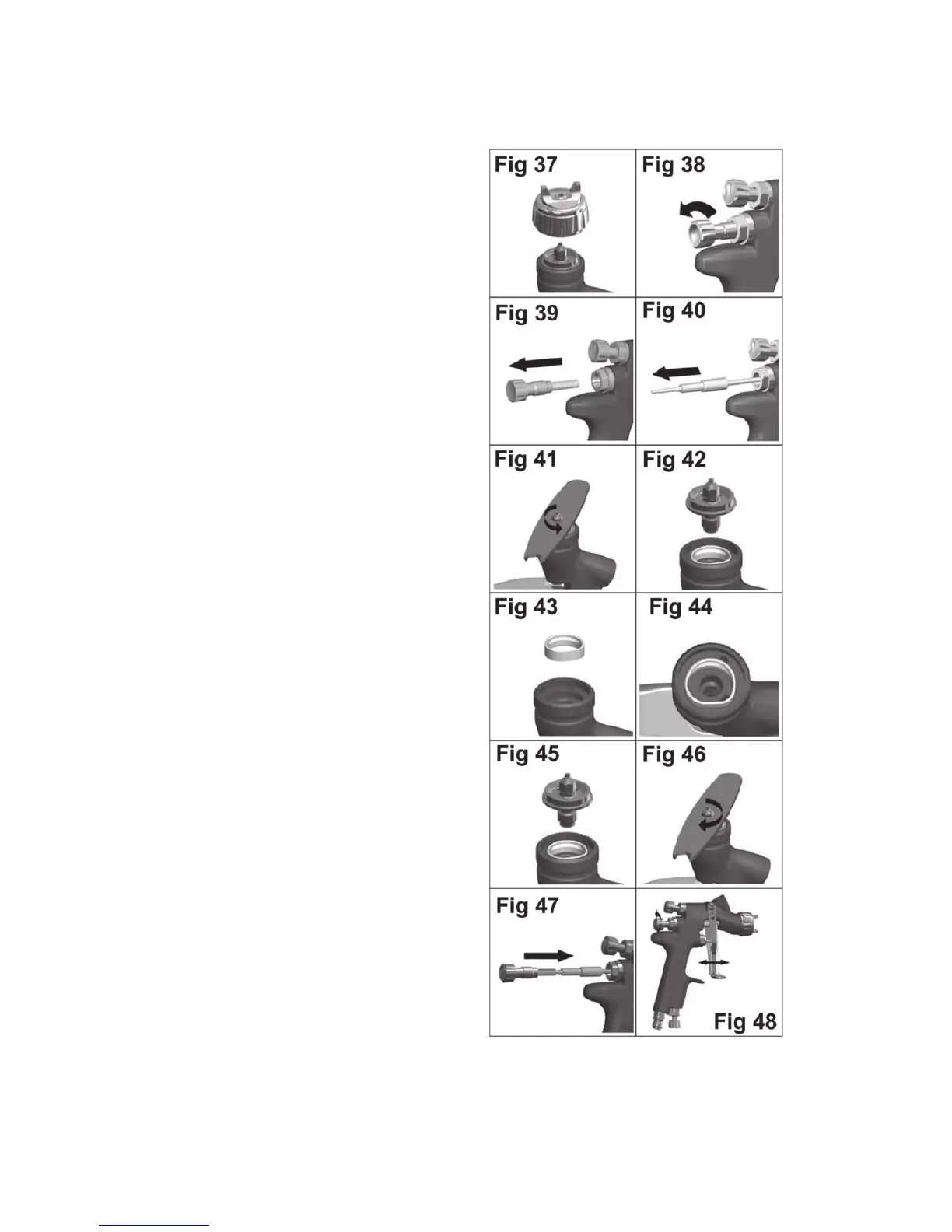

Remplacement du sceau séparateur
1. Retirer le chapeau d'air et l'anneau de retenue. (Voir
fig 37)
2. Retirer le bouton de réglage de liquide, le ressort, et
le tampon de ressort. (Voir fig 38 et 39)
3. Retirer le pointeau du corps du pistolet. (Voir fig 40)
4. Retirer la buse au moyen d'une clé SRI-50 (6 mm).
(Voir fig 41 et 42)
5. Retirer le séparateur. (Voir fig 43)
6. Si nécessaire, nettoyer le devant du pistolet, ainsi
que la buse, le chapeau d'air et la bague de retenue
au moyen d'une brosse à soies souples.
7. Placer un joint séparateur neuf dans le devant du
pistolet, s'assurant que le côté plat du joint s'aligne
sur la face plate du pistolet. (Voir fig 44).
8. Ajuster la buse, le chapeau d'air et l'anneau de
retenue. Serrer la buse à 80-90 po-lb (9-10 Nm). Ne
pas trop serrer la buse. (Voir fig 45, 46 et 37)
9. Introduire le pointeau à fond dans le corps du
pistolet, l'ajustant dans la buse. (Voir fig 47)
10. Remonter le ressort du pointeau, le tampon de
ressort, et le bouton de réglage de liquide. (Voir fig
47)
11. Enclencher complètement la gâchette et visser le
bouton de réglage de liquide jusqu'à ce que celui-ci
s'arrête. Desserrer d'un demi-tour et le pistolet aura
une course de pointeau complète. (Voir fig 48)
12. Enclencher la gâchette à plusieurs reprises pour
vérifier son fonctionnement. (Voir fig 48)
1/2
tour
80-90 po-lb
(9-10 Nm)
