Page 41SB-2-855-B
REMPLACEMENT / ENTRETIEN DES PIÈCES
CONSIGNES DE LA SOUPAPE D'AIR
Entretien de la soupape d'air
Raisons d'entretien de la soupape d'air :
A) La soupape d'air ne fonctionne pas correctement
(peut nécessiter un nettoyage).
B) Entretien périodique.
C) Fuites d'air (remplacement conseillé, voir p10)

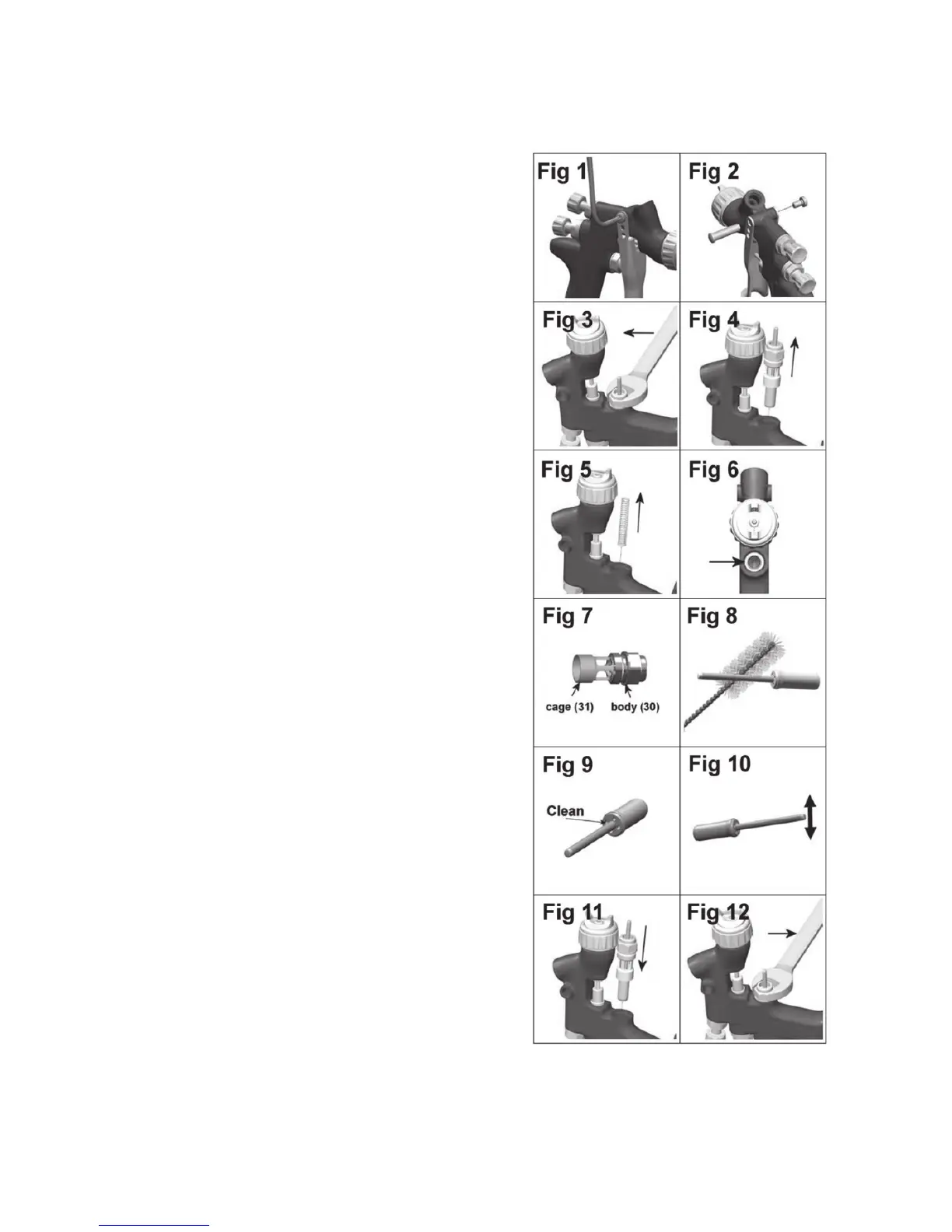

1. Retirer la gâchette à l'aide d'une clé d'étoile T20. (Voir
fig 1 et 2)
2. Desserrer la soupape d'air à l'aide d'une clé 14 mm.
(Voir fig 3)
3. Retirer la soupape d'air en serrant la tige. (Voir fig 4)
4. Retirer le ressort avec le tampon de ressort. (Voir fig 5)
5. NE PAS RETIRER LE JOINT ARRIÈRE (35) DU CORPS
DU PISTOLET. (Voir fig 6)
6. NE PAS RETIRER LA CAGE EN PLASTIQUE DU
CORPS DE LA SOUPAPE D'AIR CAR CELA POURRAIT
ENDOMMAGER LA CAGE. (Voir fig 7)
7. NETTOYER
a. Retirer toute la peinture accumulée. (Voir fig 8)
b. Les 4 trous du champignon doivent être propres.
(Voir fig 9)
c. La tige doit pouvoir flotter dans le champignon.
(Voir fig 10)
d. La tige doit glisser dans l'alésage de la cage avec
un peu de résistance (causée par le joint).
e. Le joint arrière doit être propre et en position dans
l'alésage. (Voir fig 6)
f. Si l'une des conditions ci-dessus ne peut pas
être rectifiée, remplacer la soupape d'air. (Voir
Remplacement de la soupape d'air, p10)
8. Remplacer le ressort, s'assurant que l'extrémité
avec le tampon de palier en plastique est enfoncé en
premier. (Voir fig 5)
9. Introduire l'ensemble de soupape d'air dans le
pistolet et le passer soigneusement par-dessus le
ressort et dans le joint arrière. (Voir fig 11)
10. Serrer l'ensemble de la soupape d'air à la main pour
commencer, puis le serrer à l'aide d'une clé 14mm.
(Voir fig 12)
11. Remplacer la gâchette. (Voir fig 2 et 1)
12. S'il y a une fuite d'air dans le pistolet, il peut être
nécessaire de remplacer la soupape d'air. (Voir
Remplacement de la soupape d'air)
