DeVilbiss SRI PRO series - Cómo Reemplazar el Sello del Separador

Page 28 SB-2-855-B
1/2
vuelta
80-90 lbs-pulg.
(9-10 Nm)
REEMPLAZO/MANTENIMIENTO DE PIEZAS
INSTRUCCIONES PARA EL SELLO DEL SEPARADOR
Cómo reemplazar el sello del separador

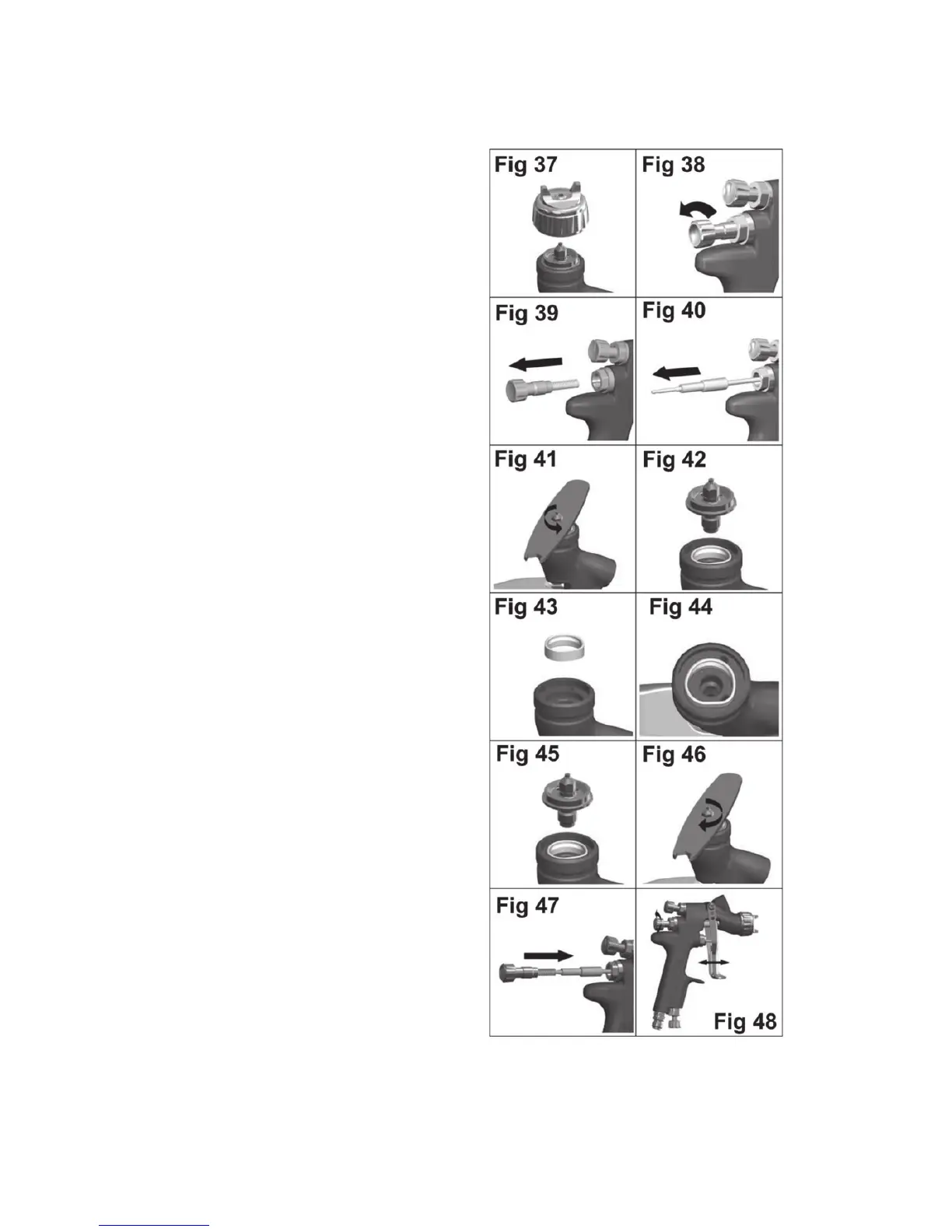

1. Quite el casquillo de aire y el anillo de retención. (Ver
la Fig. 37)
2. Quite la perilla de ajuste de fluido, el muelle y la
zapata del muelle. (Ver las Fig. 38 y 39)
3. Quite la aguja de fluido del cuerpo de la pistola. (Ver
la Fig. 40)
4. Quite la boquilla de fluido usando una llave inglesa
SRI-50 (6 mm.). (Ver las Fig. 41 y 42)
5. Quite el separador. (Ver la Fig. 43)
6. Limpie la parte delantera de la pistola si fuese
necesario, usando un cepillo suave, así como la
boquilla de fluido, el casquillo de aire y el anillo de
retención.
7. Coloque un nuevo sello del separador en la parte
delantera de la pistola, asegurándose de que la parte
plana del sello quede alineada con la parte plana de
la pistola. (Ver la Fig. 44).
8. Fije la boquilla de fluido, el casquillo de aire y el
anillo de retención. Aplique a la boquilla de fluido
una torsión de 80-90 lbs-pulg. (9-10 Nm). No aplique
torsión excesiva a la boquilla de fluido. (Ver las Fig.
45, 46 y 37)
9. Inserte la aguja de fluido hasta el tope en el cuerpo
de la pistola, dejándola apoyada en la boquilla de
fluido. (Ver la Fig. 47)
10. Reensamble el muelle de la aguja, la zapata del
muelle y la perilla de ajuste de fluido. (Ver la Fig. 47)
11. Active la pistola completamente y atornille la
perilla de ajuste de fluido hasta que se detenga. B
Hágala retroceder ½ vuelta y la pistola tendrá un
desplazamiento completo de la aguja. (Ver la Fig.
48)
12. Active la pistola varias veces para asegurarse de
que funcione correctamente. (Ver la Fig. 48)
