Page 42 SB-2-855-B
REMPLACEMENT / ENTRETIEN DES PIÈCES
CONSIGNES DE LA SOUPAPE D'AIR
Remplacement de la soupape d'air
Raisons de remplacement de la soupape d'air :
A) Fuite d'air dans le pistolet.
B) La soupape d'air ne fonctionne pas correctement.

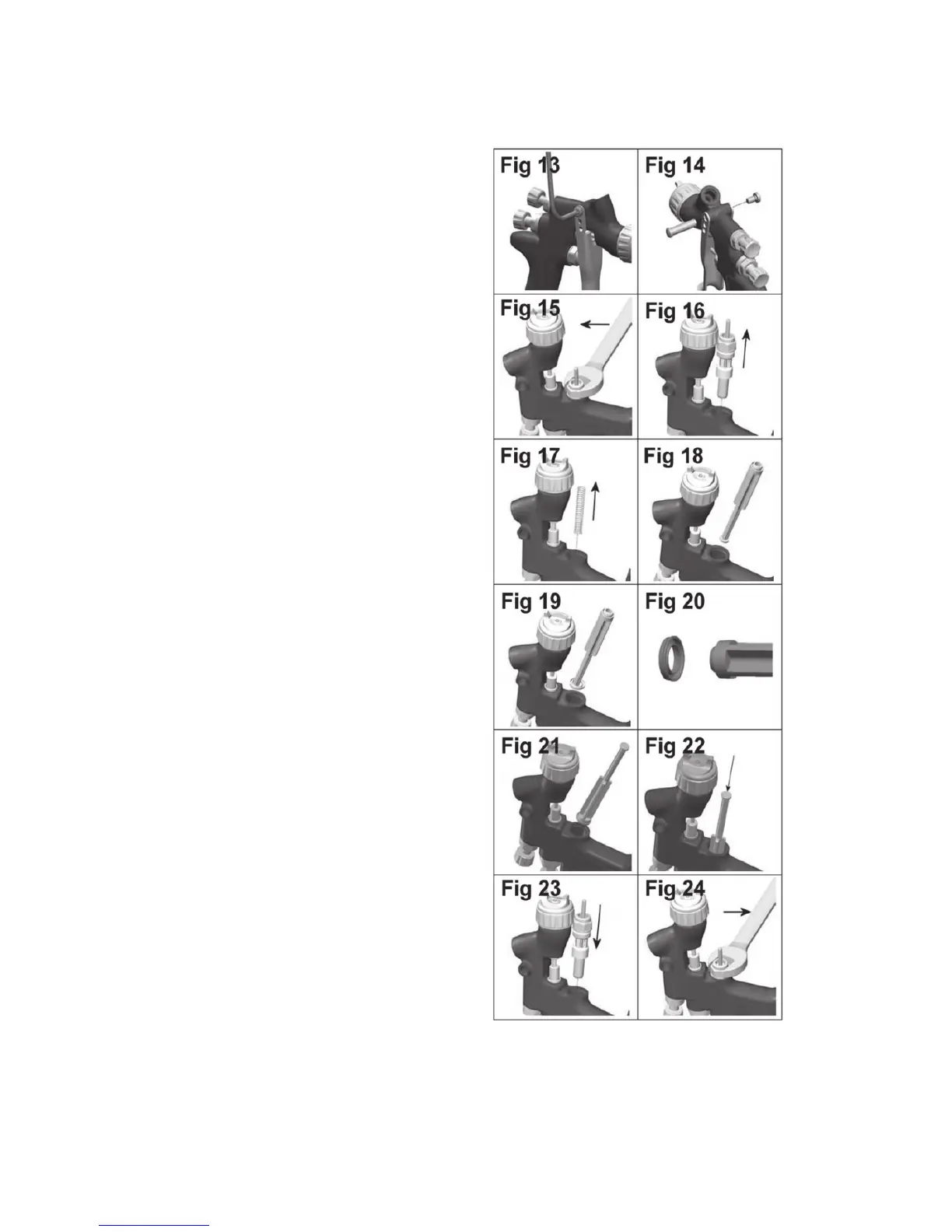

1. Retirer la gâchette à l'aide d'une clé d'étoile (T20).
(Voir fig 13 et 14)
2. Desserrer la soupape d'air à l'aide d'une clé 14 mm.
(Voir fig 15)
3. Retirer la soupape d'air en serrant la tige. (Voir fig 16)
4. Retirer le ressort avec le tampon de ressort. (Voir fig
17)
5. Retirer le joint arrière à l'aide de l'outil d'entretien
(46). (Voir fig 18 et 19)
6. Nettoyer les alésages de la soupape d'air dans le
corps du pistolet à l'aide d'une brosse.
7. Placer un joint arrière neuf sur l'outil d'entretien (46);
les rainures doivent s'ajuster dans la forme de l'outil
d'entretien. (Voir fig 20)
8. Enfoncer fermement le joint arrière dans le trou
jusqu'à l'épaulement au moyen de l'outil d'entretien.
(Voir fig 21 et 22)
9. Introduire un ressort neuf, s'assurant que l'extrémité
avec le tampon de palier en plastique est enfoncé en
premier. (Voir fig 17)
10. Introduire l'ensemble de soupape d'air dans le
pistolet et le passer soigneusement par-dessus le
ressort et dans le joint arrière. (Voir fig 23)
11. Serrer l'ensemble de la soupape d'air à la main pour
commencer, puis le serrer à l'aide d'une clé 14 mm.
(Voir fig 24)
12. Remplacer la gâchette. (Voir fig 14 et 13)
