REMPLACEMENT / ENTRETIEN DES PIÈCES
CONSIGNES DE LA GARNITURE DU POINTEAU
Remplacement de la garniture de pointeau

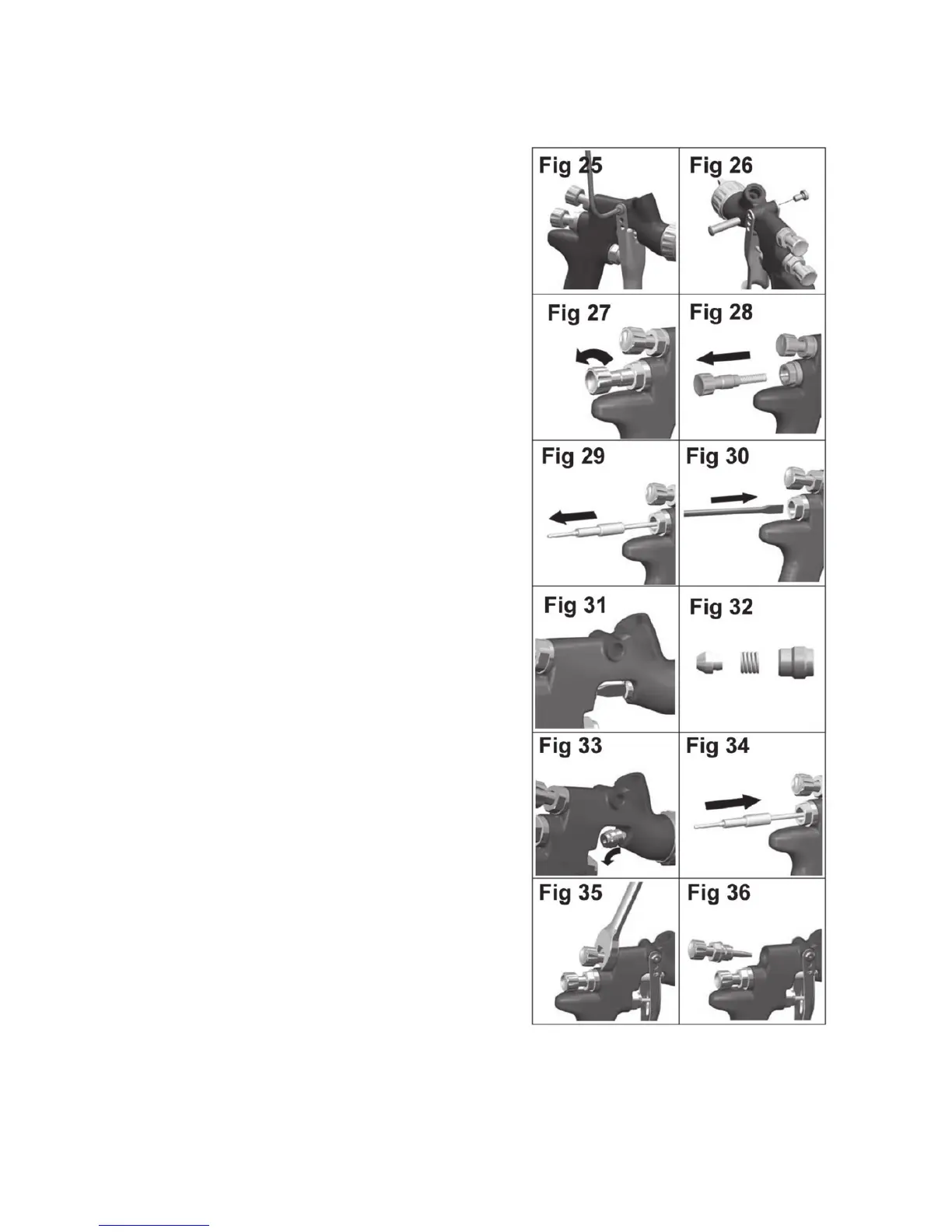

13. Retirer la gâchette à l'aide d'une clé d'étoile (T20).
(Voir fig 25 et 26)
14. Retirer du pistolet le bouton de réglage de liquide
et le ressort avec le tampon de ressort. (Voir fig 27
et 28)
15. Retirer le pointeau du corps du pistolet. (Voir fig 29)
16. Desserrer et retirer l'écrou de garniture à l'aide d'un
tournevis à lame plate. (Voir fig 30 et 31)
17. Jeter la garniture et le ressort de garniture si ceux-
ci seront remplacés. Sinon, nettoyer le garniture.
Nettoyer également le ressort et l'écrou de
garniture. (Voir fig 32)
18. Remonter la garniture, (Voir fig 32). Monter à la
main la garniture dans le corps du pistolet (voir fig
33), puis serrer. (Voir fig 30 et 31)
19. Introduire le pointeau à fond dans le corps du
pistolet, l'ajustant dans la buse. (Voir fig 34)
20. Introduire le ressort de pointeau, le tampon de
ressort, et le bouton de réglage de liquide. (Voir fig
28 et 27). Reposer la gâchette. (Voir fig 25 et 26)
21. Enclencher complètement la gâchette et visser le
bouton de réglage de liquide jusqu'à ce que celui-ci
s'arrête. Desserrer d'un demi-tour et le pistolet aura
une course de pointeau complète.
22. Enclencher la gâchette à plusieurs reprises pour
vérifier son fonctionnement.
REMPLACEMENT / ENTRETIEN DE L'ENSEMBLE DE
SOUPAPE DE DIFFUSEUR
S'il est endommagé, l'ensemble de soupape de
diffuseur peut être remplacé. Le retirer au moyen d'une
clé 14 mm (voir fig 35 et 36). Le joint interne peut être
remplacé et est compris dans la trousse de remise en
état du pistolet PRO.
