• Si usa lubricantes, aplique solamente cera o spray de separación. No use
emulsiones o líquidos semejantes.
Fijación de la pieza de trabajo (Fig. U)

ADVERTENCIA: Utilice siempre un dispositivo de fijación delmaterial.
Para obtener mejores resultados, use la fijación para el material
17
creada
para usar con lasierra.
Para instalar la fijación
1. Introdúzcala en el orificio ubicado tras la hendidura. La fijación
17
deberá orientarse hacia la parte trasera de la sierra de ingletes.
Compruebe que la hendidura sobre la varilla de fijación está
completamente introducida en la base de la sierra ingletadora. Si la
hendidura está visible, la fijación no estarásegura.
2. Gire la fijación a 180º hacia la parte frontal de la sierraingletadora.
3. Afloje el perno para ajustar la fijación hacia arriba o hacia abajo, y a
continuación, utilice el perno de ajuste preciso para fijar bien la pieza
detrabajo.
NOTA: Coloque la fijación en el lado derecho de la base cuando bisele.
REALICE SIEMPRE PRUEBAS (CON LA MÁQUINA DESCONECTADA) ANTES DE
REALIZAR LOS CORTES, PARA COMPROBAR LA TRAYECTORIA DE LA HOJA.
COMPRUEBE QUE LA MORDAZA NO INTERFIERA CON EL TRABAJO DE LA
SIERRA O CON LOSPROTECTORES.
Inglete complejo (Fig. S, T)
Este corte es una combinación de un corte biselado y de ingletes. Es el tipo
de corte utilizado para realizar marcos o cajas con lados inclinados, como se
muestra en la figuraS.

ADVERTENCIA: Si el ángulo de corte varía de corte a corte,
compruebe que el perno de bloqueo de bisel y el asa de bloqueo de
ingletes estén bien bloqueados. Estos deberán bloquearse después de
realizar cualquier cambio en el bisel o elinglete.

ADVERTENCIA: La sierra debe estar fijada sobre un soporte de base
cuando se efectúen cortes complejos, para evitar vuelcos. Consulte
Montaje en el banco de trabajo.

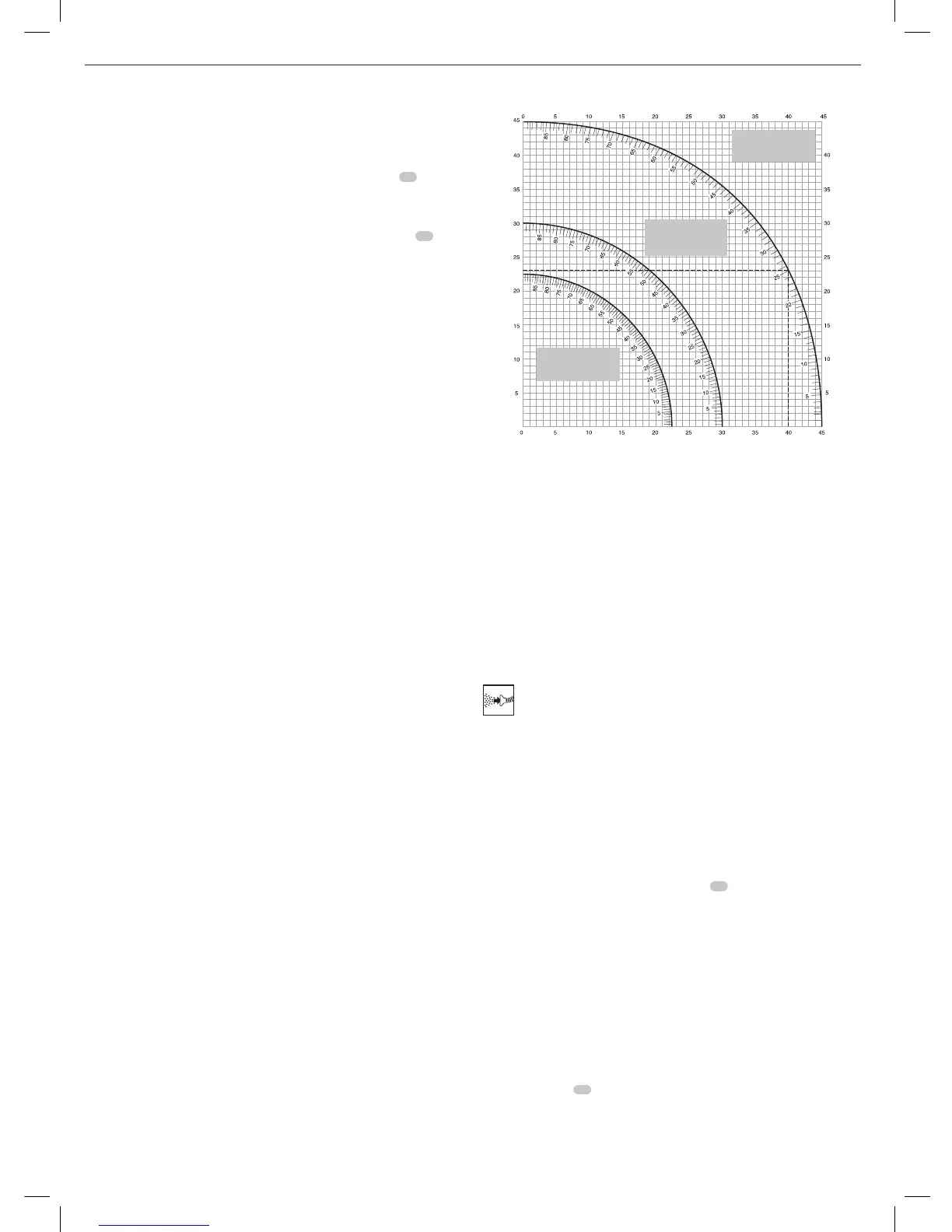

• El gráfico que se muestra abajo le ayudará a elegir la configuración
adecuada para el bisel y el inglete para los cortes de ingletes complejos
máscomunes.
• Para usar el gráfico, seleccione el ángulo ”A” deseado (Fig.S) de su
proyecto y localice dicho ángulo en el arco adecuado del gráfico.
A partir de dicho punto, siga el gráfico en línea recta hacia abajo
para encontrar el ángulo de bisel correcto y en línea recta de forma
transversal para encontrar el ángulo de ingletecorrecto.
Establezca este ángulo de inglete en la sierra
Ángulo de lado de la caja (ángulo ”A”)
Establecer este ángulo de bisel en la sierra
1. Establezca en la sierra en los ángulos indicados y realice algunos cortes
deprueba.
2. Practique haciendo encajar las piezas cortadas entresí.
Ejemplo: Para realizar una caja de 4 lados con ángulos exteriores de 25º
(ángulo "A") (Fig. S), use el arco superior derecho. Encuentre el ángulo
de 25° en la escala del arco. Siga la línea de intersección horizontal a
ambos lados para obtener la configuración del ángulo de inglete en la
sierra (23º). Del mismo modo, siga la línea de intersección vertical hacia
arriba o hacia abajo para obtener la configuración del ángulo de bisel
en la sierra (40º). lntente siempre hacer cortes en restos de piezas de
madera para comprobar las configuraciones de lasierra.

ADVERTENCIA: No exceda nunca los límites de inglete complejo de
45° de bisel con 45° de inglete izquierdo oderecho.
Extracción de polvo (Fig. A, G)

ADVERTENCIA: Cuando sea posible, conecte un dispositivo de
extracción de polvo adecuado de conformidad con las normas
correspondientes acerca de emisión depolvos.
Conecte un dispositivo de extracción de polvo diseñado conforme a las
normativas pertinentes. La velocidad del aire de los sistemas exteriores
conectados será de 20 m/s +/- 2 m/s. La velocidad se medirá en el tubo de
conexión y en el punto de conexión, con la herramienta conectada pero no
enfuncionamiento.
NOTA: El conector rápido de rosca DWV9000
48
se recomienda como
accesorio opcional para conectar al dispositivo de extracción depolvo.
Respete las respectivas normas vigentes en su país para los materiales con
los que va atrabajar.
La aspiradora debe ser adecuada para el material con el que se
estátrabajando.
Cuando aspire polvo seco particularmente nocivo para la salud o
cancerígeno, use una aspiradoraespecial.
Transporte (Fig. A, B)
1. ADVERTENCIA: Para poder transportar cómodamente la
sierra ingletadora, la base dispone de dos entalladuras para su
manipulación
31
. No utilice nunca los protectores para levantar o
transportar la sierraingletadora. Para transportar la sierra, coloque las
posiciones de bisel e inglete en 0°.
2. Empuje la cabeza de la sierra durante todo elretorno.
CAJA DE 6
LADOS
CAJA DE 8
LADOS
CAJA
CUADRADA
