Français
17
N
K
L, M
O

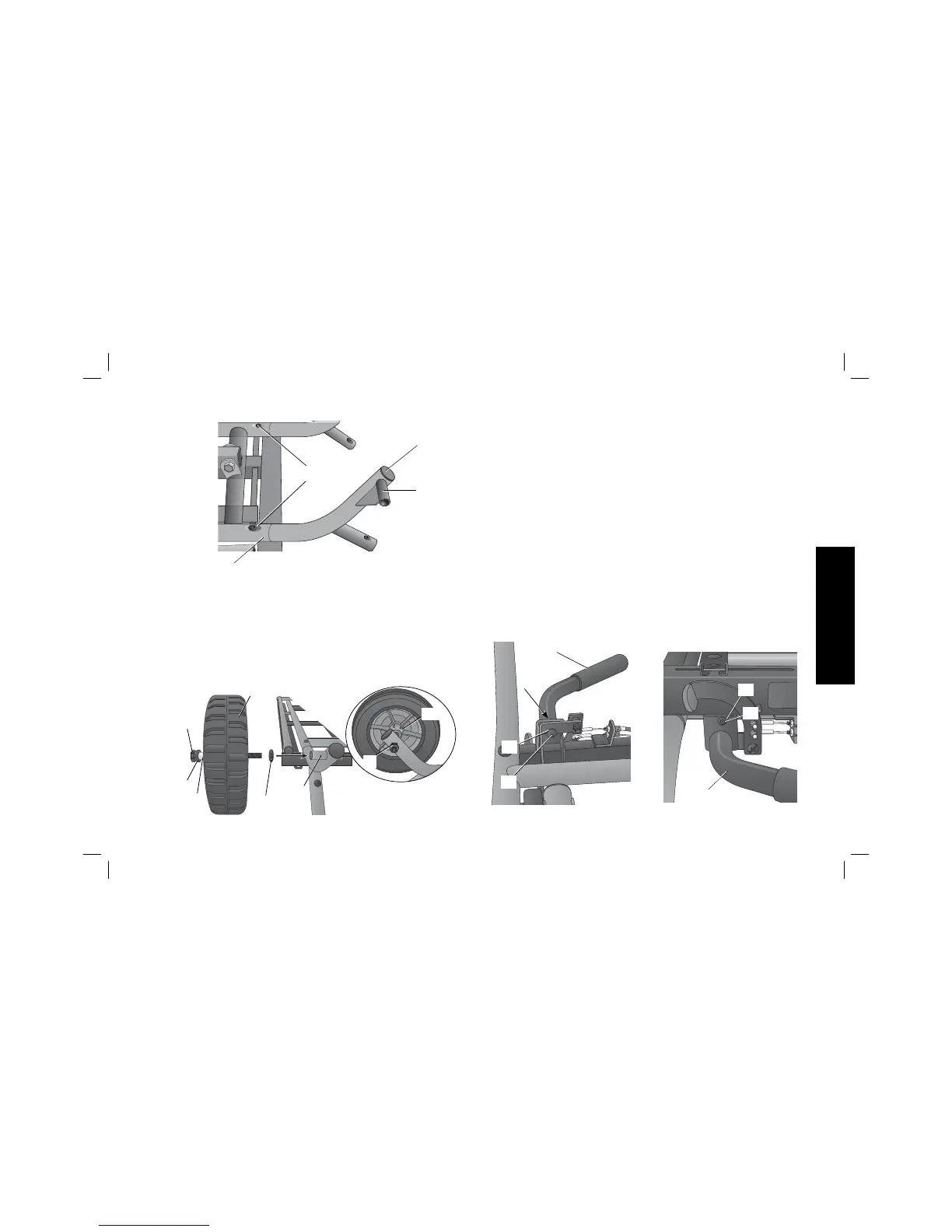

FIG 4
INSTALLATION DES ROUES (FIG. 5)
1. Toujours avec la plateforme à l’envers, glissez l’axe (P) dans la
rondelle (Q), la bague de roue (U), la roue (D), l’autre rondelle (Q) et
la rallonge de roue (O), comme illustré. Assurez-vous que le côté
le plus long du moyeu de la roue (MM) est orienté vers l’intérieur,
comme illustré.
2. Arrimez l’axe avec l’écrou (R). Resserrez l’écrou.
REMARQUE: attention à ne pas trop serrer. Trop serrer pourrait
compromettre la rotation de la roue.
FIG. 5
P
Q
U
Q
O
R
MM
D
3. Rattachez l’autre roue de la même manière.
INSTALLATION DE LA POIGNÉE (FIG. 6)
1. Avec la plateforme à l’envers, installez la poignée (I) sur l’extrémité
de la plateforme à l’opposé des roues, à l’aide d’une vis à tête
ronde M8x20mm (S) et d’une rondelle de blocage (Z). Insérez
une vis à l’aide de la clé hexagonale fournie à cet effet, mais NE
serrez PAS complètement.
2. Retournez la plateforme à l’endroit de façon à ce que les roues
et la rallonge de pied reposent sur le sol ou une surface stable.
Assurez-vous de laisser la plateforme en position fermée et de ne
pas la déployer.
3. Installez une vis à tête ronde M6x10mm (T) et une rondelle de
blocage (Y) de l’autre côté. Serrez fermement à l’aide de la clé
hexagonale fournie à cet effet.
4. Resserrez soigneusement la vis à tête ronde M8 x 20 mm (S)
ajoutée à l’ÉTAPE1 à l’aide de la clé hexagonale fournie à cet effet.
S
FIG. 6
Z
Y
T
I
T
I
