Componentes (Fig. 1)
ADVERTENCIA: Nunca modifique el soporte, ni tampoco ninguna
de sus partes. Podría producir lesiones corporales o daños.
Remítase a la Figura 1 para obtener la Lista de componentes.
ENSAMBLAJE
 ADVERTENCIA:  RIESGO DE PELLIZCO E IMPACTO. El
mecanismo de resorte está bajo tensión y puede abrirse
inesperadamente, con gran fuerza. Para reducir el riesgo de lesión
corporal grave, no suba o baje la base de soporte hasta que se
haya terminado el ensamblaje. No corte los cierres grandes para
asegurar los cables (W, Fig. 2) hasta que se le indique que lo haga
posteriormente en el manual.
ALMACENAMIENTO DE LA LLAVE (FIG. 3)
La llave hexagonal que viene incluida (J) viene puesta en el lugar de
almacenamiento de la llave en la esquina del soporte.

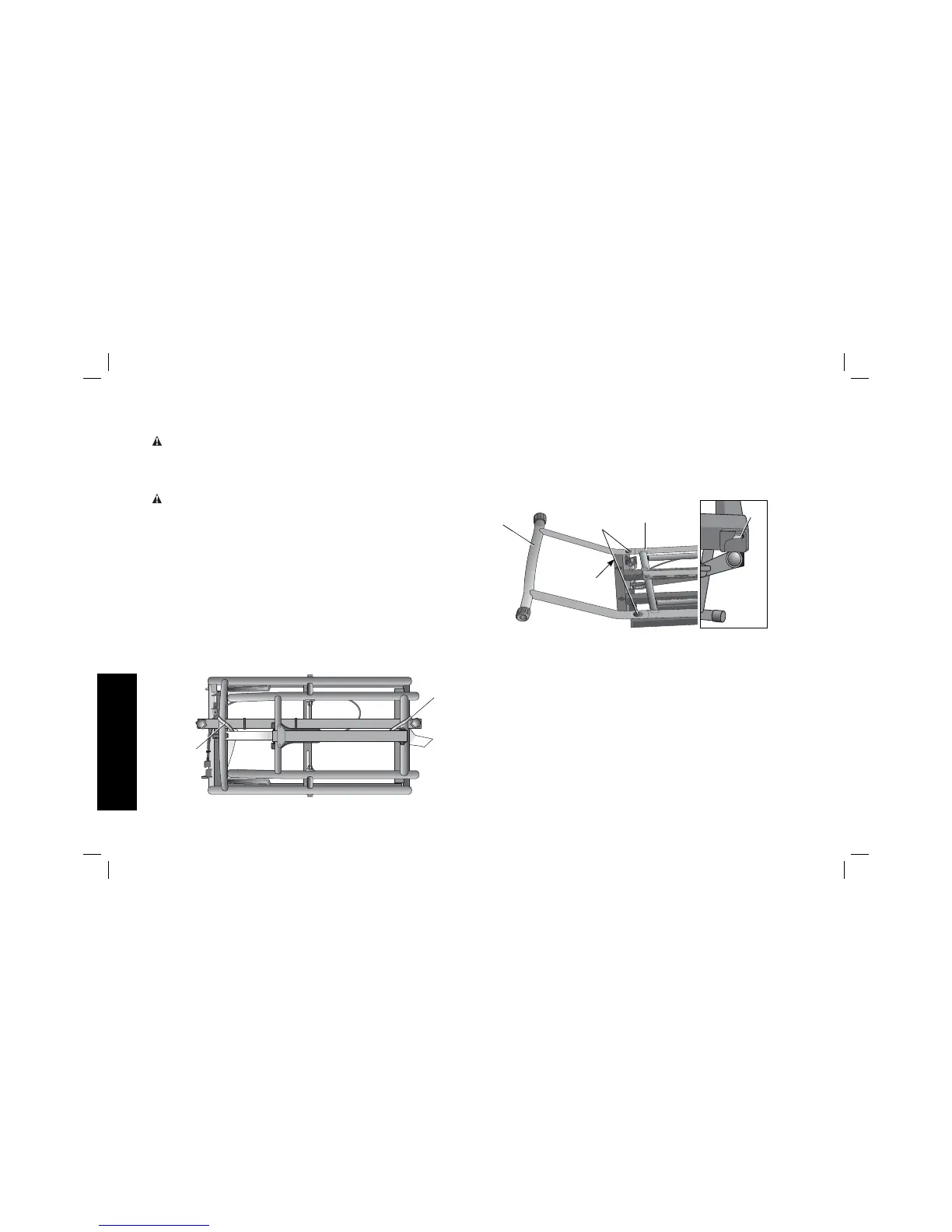

INSTALACIÓN DE LA PATA DE EXTENSIÓN (FIG. 2, 3)
IMPORTANTE: Coloque el soporte boca abajo sobre el piso o sobre
una mesa nivelada y estable como lo muestra la Figura 2.
FIG. 2
W
W
  1. Con el soporte boca abajo, inserte la pata de extensión (E) en el
soporte (K).
  2. Alinee los orificios e instale dos tornillos de cabeza abombada M8
de 15 mm (L) con arandelas curvas (M).
  3. Ajuste bien con la llave hexagonal (J) incluida.
E
L, M
J
K
J
FIG. 3
INSTALACIÓN DEL CONECTOR DE LA RUEDA Y PIE PARA
ALMACENAMIENTO (FIG. 4)
  1. Con el soporte aún boca abajo, inserte el conector de la rueda/pie
para almacenamiento (N) en el soporte (K), con la extensión de la
rueda (O) mirando hacia afuera.
  2. Alinee el orificio e instale sin ajustar mucho un tornillo de cabeza
abombada M8 de 15 mm (L) con arandela curvas (M). NO lo
ajuste. NOTA: El tornillo se ajustará completamente más adelante
en el proceso de ensamblaje.
  3. Instale el otro conector de rueda/pie para almacenamiento en la
misma forma.
