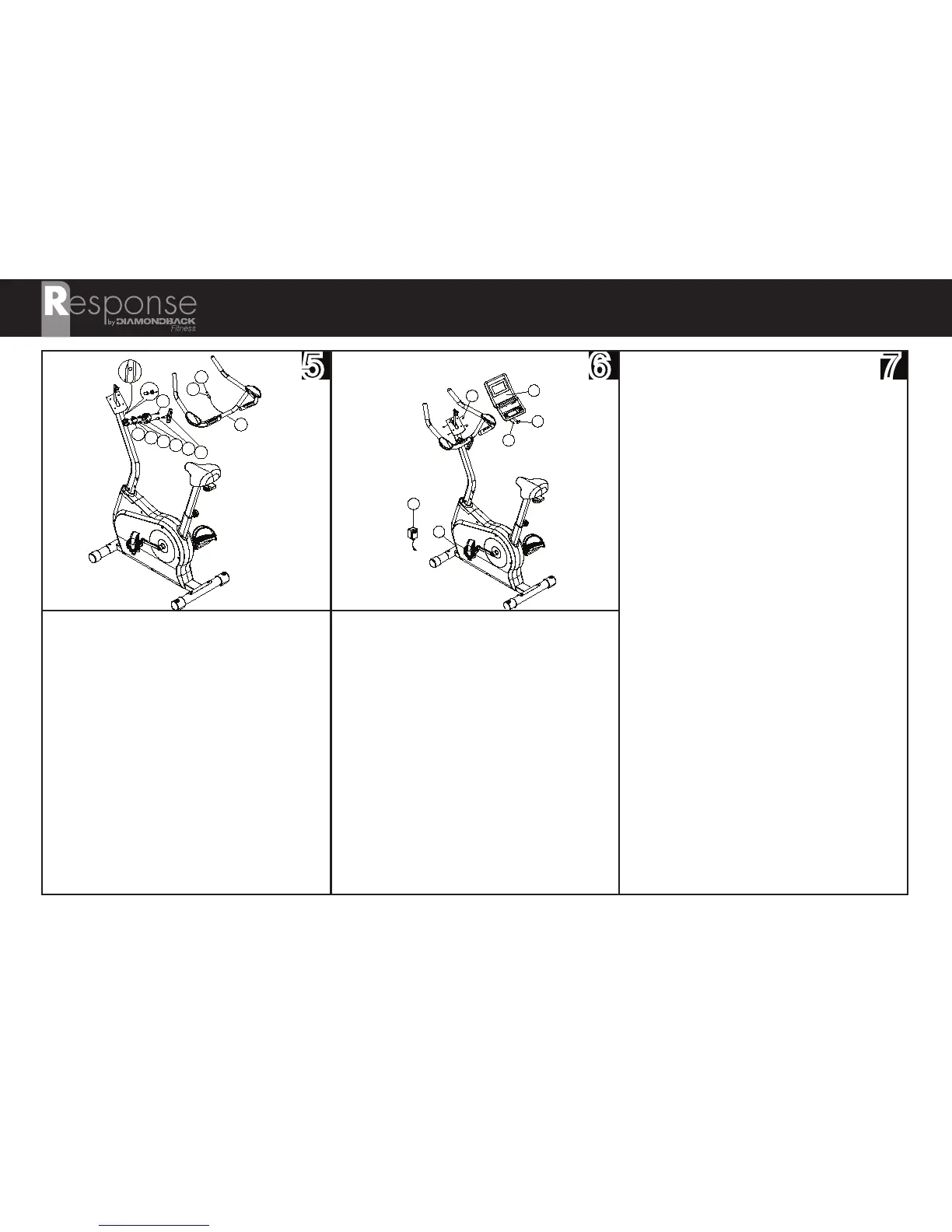

posez les quatre (4) vis de xation Phillips
(W) au dos de la console.
Tout en maintenant la console (R), joignez les
ches V et K2.
Joignez la che T à la che S.
Faire passer délicatement les câbles dans la
partie supérieure du montant de la console.
Alignez les orices de xation situés au dos
de la console avec ceux de la plaque de
xation du montant de la console.installez
les quatre boulons de xation (W).
Posez le passe-câbles en caoutchouc (U).
U
T
P
Q2
Q3
Q4
Q5
Q7
Q6
Q1
R
V
S
W
CC
X
Tout en maintenant la barre de poignée (P),
montez les pièces de ltrier de la barre de
poignée (Q1, Q2, Q3, Q4, Q5, Q6 et Q7)
comme illustré dans le schéma ci-dessus.
Réglez la barre de poignée à l'angle désiré
et fixez-la en tournant la poignée dans le
sens horaire.
Vissez le connecteur du faisceau de
câblage de la fréquence cardiaque (T)
dans l'orifice situé à droite du montant de
la console jusqu'au travers de l'ouverture
située dans la partie supérieure.
RÉGLAGE FINAL ET INSTALLATION
Mettez l'appareil dans sa position nale
à l'aide des roulettes de transport avant.
Soulevez prudemment et maintenez l'arrière
de l'appareil jusqu'à ce que les deux roues
touchent le sol. Faites-le rouler lentement
jusqu'à sa position.
Après avoir déplacé l'appareil, assurez-vous
que les quatre pieds touchent le sol. Référez-
vous à l'étape de montage n°1 ci-dessus pour
les instructions de nivellement.
Réglez la position nale des barres (P) en
desserrant la poignée en T (Q6) en tournant
dans le sens anti-horaire. Choisissez l'angle
souhaité et resserrez la poignée en T.
Pour ajuster la hauteur de la tige de selle et
la régler à la position d'utilisation appropriée,
déverrouillez la molette de réglage de la tige
de selle (BB) en la faisant tourner de quelques
tours dans le sens anti-horaire. Maintenez
l'ensemble de tige de selle et tirez la molette
vers l'extérieur pour dégager la goupille. Réglez
la hauteur, en faisant attention à ne pas sortir
la tige au-delà du repère minimum d'insertion
(MAX) inscrit sur la tige. Relâchez la goupille
et assurez-vous que la tige est bien en place.
Verrouillez la position de la tige en resserrant la
molette de réglage (BB).
Inspectez l'appareil à la recherche de
boulons, de matériel, de molettes ou de
goupilles desserrés.
Branchez l'adaptateur c.a. dans une prise de
courant. Branchez l'autre extrémité dans la
prise jack d'entrée (CC).
