ESPAÑOL

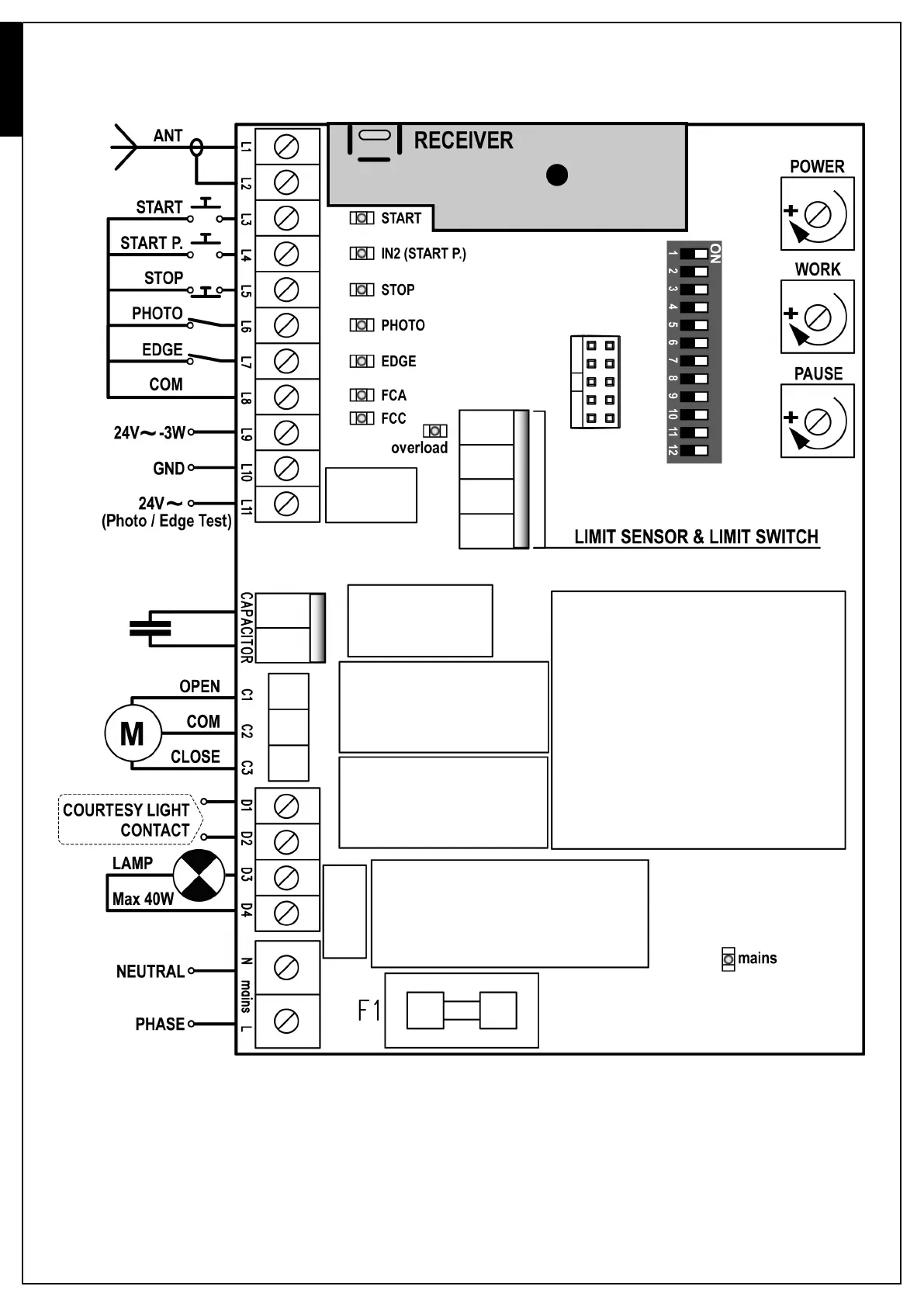

CUADRO DE CONEXIONES ELÉCTRICAS
m ATENCIÓN:
Si no se utilizan las entradas normalmente cerradas (STOP,
PHOTO, EDGE) deben ser conectada con el COM (-) (común
de comandos).
m ATENCIÓN:
La conexión entre cuadro y motor debe realizarse en
función de la posición del motor respecto a la puerta. El
cuadro con el primer comando de START asocia una
apertura; es necesario, por lo tanto, posicionar el conector,
rotándolo 180° en caso necesario, de modo que el primer
comando de START determine la apertura de la hoja.
J1
-8-
