LED ENCENDIDO APAGADO
S
TART
E
ntrada START cerrada
E
ntrada START abierta
IN2 Entrada START P. cerrada Entrada START P. abierta
STOP Entrada STOP cerrada Entrada STOP abierta
PHOTO Entrada PHOTO cerrada Entrada PHOTO abierta
EDGE
Banda tradicional u óptica
Entrada EDGE cerrada
(banda no activada)
Entrada EDGE cerrada
(banda activada)
Banda de goma resistiva
Entrada EDGE cerrada
(banda activada)
Entrada EDGE abierta
(anomalía)
Banda NO activada: 8K2
entre la entrada EDGE y
el común (-)
FCA Tope de apertura cerrado Tope de apertura abierto
FCC Tope de cierre cerrado Tope de cierre abierto
mains Centralita alimentada Centralita NO alimentada
overload
Sobrecarga en la
alimentación de los
accesorios
Alimentación de los
accesorios al límite de
funcionamiento
L1 Antena de la centralita
L2 Blindaje de la antena
L3
C
omando de apertura para la conexión de
dispositivos tradicionales con contacto N.A.
L4
C
omando de apertura peatonal para la conexión de
dispositivos tradicionales con contacto N.A.
L
5
C
omando de STOP (paro) Contacto N.C.
L6 Fotocélula. Contacto N.C.
L7 Banda. Contacto N.C. o banda de caucho resistivo
L
8
C
omún (-) de comandos
L9 - L10
Salida de alimentación de 24 VCA para las
f
otocélulas y otros accesorios
L10 - L11
Alimentación de la fotocélula de TX para la prueba
funcional
C1 Apertura motor
C2 Común motor
C3 Cierre motor
D1 - D2
Contacto para activar el temporizador de una luz de
cortesía
D3 - D4 Intermitente 230V 40W / 120V 40W
N Neutro alimentación 230V / 120V
L Fase alimentación 230V / 120V
J1 NO SE UTILIZA
INDICADORES (DIODOS
LUMINOSOS) EN LA CENTRALITA
Las celdas resaltadas indican la condición de los diodos luminosos
cuando la cancela está en reposo.

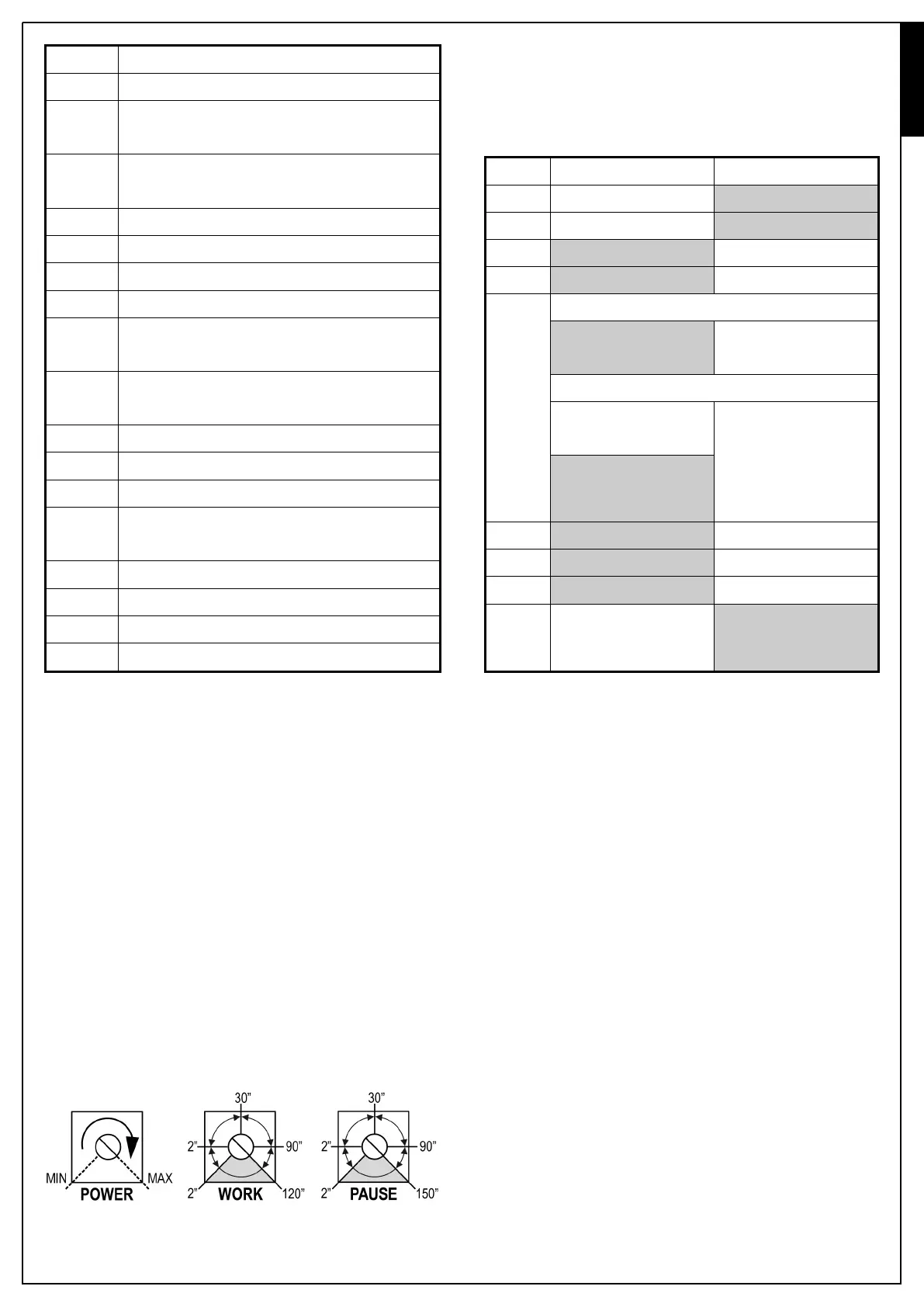

REGULACIÓN DE LA POTENCIA Y
DE LOS TIEMPOS DE TRABAJO
La potencia y los tiempos de trabajo se regulan mediante 3
potenciómetros de ajuste presentas en la centralita:
POWER: Potencia del motor.
WORK: tiempo de trabajo de los motores (entre 2 y 120
segundos).
m ATENCIÓN: Se recomienda ejecutar la programación del
tiempo de trabajo con la función de ralentización inhabilitada
(interruptor DIP 5 abierto).
m ATENCIÓN: el reglaje de los tiempos tiene que
efectuarse con la puerta parada
PAUSE: tiempo de pausa que precede a volver a cerrar
automáticamente (entre 2 y 150 segundos).
