Instalación
2. Apague el suministro de agua
principal y drene por completo la
línea de agua (si es posible), antes
de conectarla.
!
NOTA: Una vez que las nuevas
conexiones de las tuberías están
completos asegurar que las líneas
se vacían para evitar que cualquier
residuo de entrar en la unidad.
3. En la cinta, retire los conjuntos
de cubierta superior (Figura 10,
página 18) y de primera cada uno
de los reservorios de agua con
33,5 oz (1 litro) de agua.
4. Reemplace los ensambles de la
cubierta superior y asegúrese de
que las dos tapas de plomería
estén bien sujetos a la cubierta
superior de los depósitos de
agua. (Figura 10, página 18)
5. Identique la válvula de bola que
se encuentra en la parte central
inferior de la unidad (cerca del
reverso). (Figura 1)
6. Fije un extremo del tubo de
¼ pu (6.4 mm) a la válvula de
bola. Inserte completamente
el tubo en la válvula de bola
(aproximadamente ½ pu (12 mm).
!
NOTA: Verique que el
extremo del tubo esté cortado en
perpendicular para evitar ltraciones.
7. Dirija el tubo hacia el área del
suministro de agua.
8. Verique que todas las
conexiones estén insertadas
completamente, y comience a
abrir cada una de las válvulas,
asegurándose de que no existan
derrames.

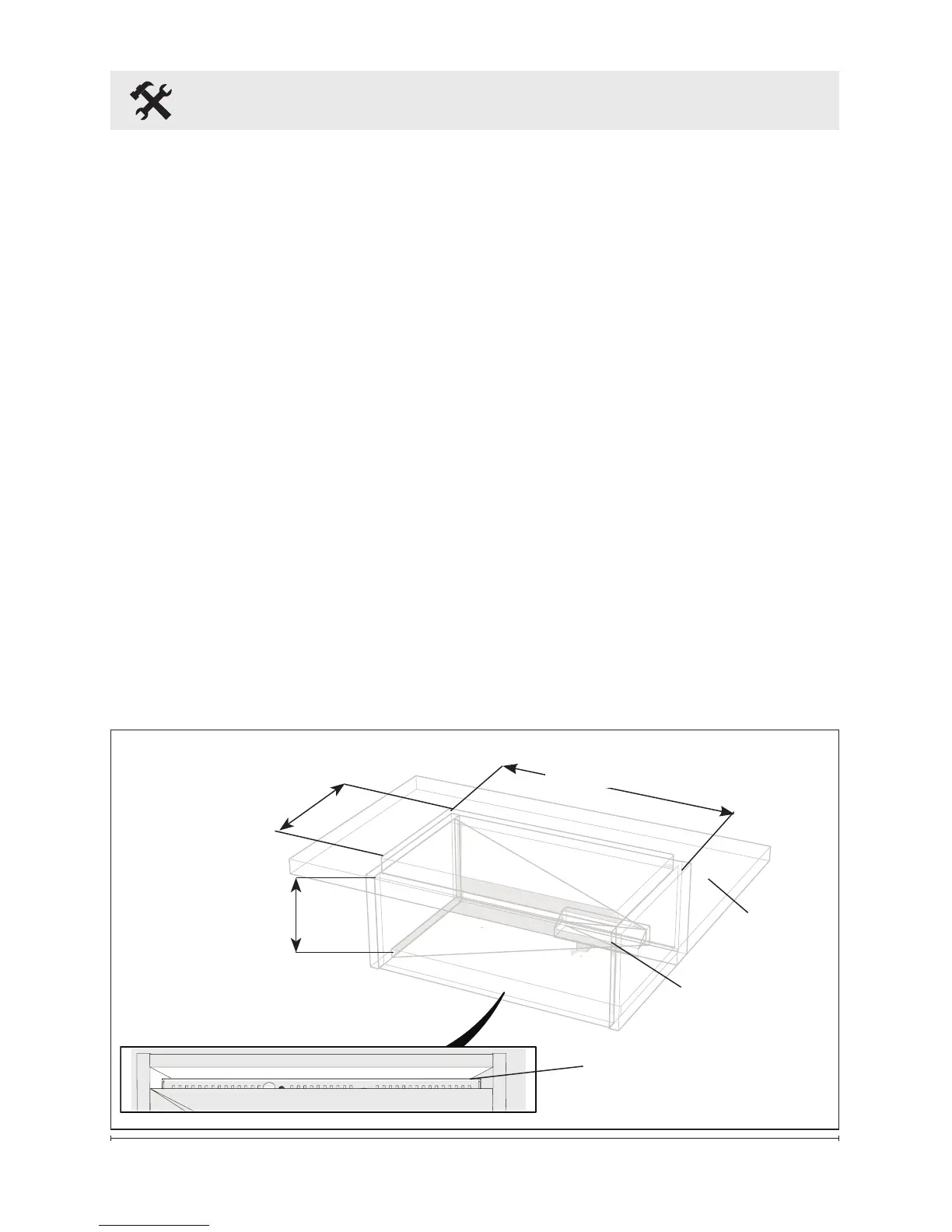

Figura 2
Ajustar de
9 pu to 9 ½ pu
(229 mm to 241 mm)
Entrada de aire fresco
CDFI500-PRO: 40 pu
2
(258 cm
2
)
CDFI1000-PRO: 80 pu
2
(516 cm
2
)
Salida del
cableado eléctrico
CDFI500-PRO: 20 ⅜ pu (518mm)
CDFI1000-PRO: 40 ⅜ pu (1025mm)
Supercie de
instalación
Placa de medios:
12¼ pu (311mm)
Conjunto de leños:
14¼ pu (362mm)
