Instalación
Conectar entre sí varias unidades
Cuando se conectan varias unidades
juntas, la tubería debe ser construido
en una conguración múltiple de
estilo, tamaño apropiado para el
número de unidades que se va a
instalar un volumen de agua de
manera constante y la presión está
siendo suministrada a cada unidad.
Nueva construcción
Cuando seleccione la ubicación del
casete Opti-myst®, verique que
no existan ventiscas, ventilaciones,
abanicos y otras corrientes de aire.
Similar a una vela, las corrientes de
aire afectarán la capacidad de crear
y mantener un efecto de llama en la
unidad.

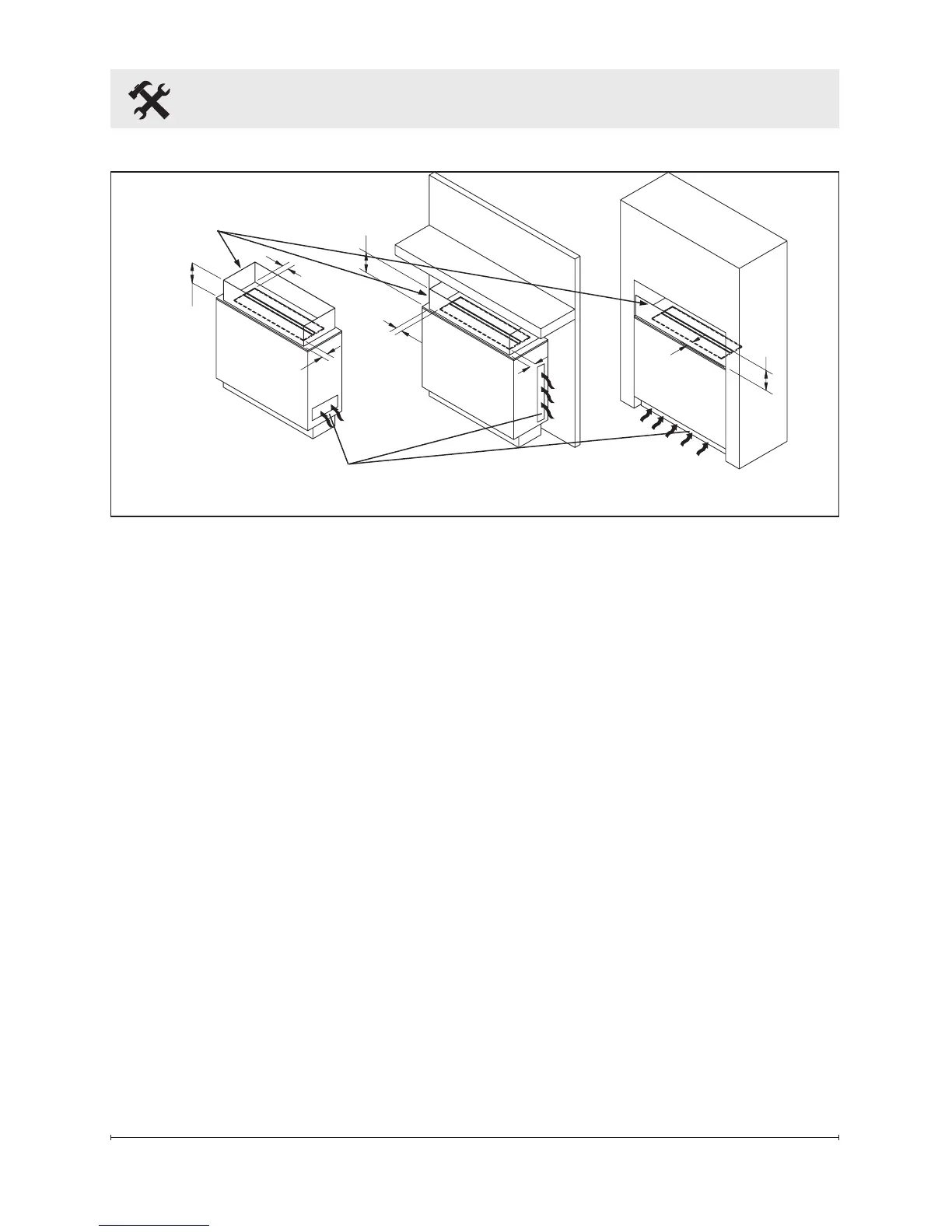

Si la ubicación deseada es
susceptible de movimiento de aire
signicativo, es decir, las salidas
de aire, las diferentes opciones de
instalación ilustradas en la Figura
3 se pueden utilizar. Es importante
que la supercie que rodea la
parte superior de la casete tienen
al menos un espacio libre 3 pu.
(72 mm) de cualquier supercie
vertical y la barrera sea 10 pu. (254
mm) de altura desde la supercie
de instalación, para asegurar la
producción óptima de la llama.
!
NOTA: Se recomienda que
durante la instalación de paneles de
yeso y acabados, instale la placa de
medios con la bolsa proporcionada
para evitar que el polvo y la suciedad
entren en la unidad.
1. Use taquetes para marcar el
entorno con las siguientes
dimensiones internas/de abertura
mínimas. Tenga en cuenta que
la placa de medios (incluida) y el
juego de leños (opcional) requieren
anchos de apertura diferentes -
véase la gura 2.
!
NOTA: Se necesita una entrada
de aire fresco de 72 pu
2
(460cm
2
)
Figura 3
(77 mm)
3 in.
10 in.
(254 mm)
10 in.
(254 mm)
10 in.
(254 mm)
(77 mm)
3 in.
(77 mm)
3 in.
(77 mm)
3 in.
(77 mm)
3 in.
Entrada de aire
CDFI500-PRO: 40 pu
2
(258 cm
2
)
CDFI1000-PRO: 80 pu
2
(516 cm
2
)
Cristal, plexiglás, etc.
