12 www.dimplex.com
Installation câblée
AVERTISSEMENT : Assurez-vous
que l’alimentation du circuit sur lequel le
foyer doit être installé est coupée au niveau
du panneau de service et qu’elle le reste
jusqu’à la n de l’installation.
1. Laissez 8 po (20,3 cm) de câble de
service pour le branchement du fil
d’alimentation à la boîte de jonction de
l’appareil lors de l’installation et avant
de finir le mur. Laissez jusqu’à 4 pi
(122 cm) de câble de service pour le
branchement du fil d’alimentation à la
boîte de jonction lors de l’installation
une fois le mur terminé.
2. Câblez un circuit spécialisé correctement
protégé par un fusible de 15 A.
3. Faites passer le câble de service à
travers le couvercle électrique à l’arrière
de l’appareil et fixez-le à l’aide d’un
connecteur de décharge de traction
approuvé de 1/2 po (1,3 cm).
4. Retirez la gaine extérieure et dénudez
les conducteurs individuels à 1/2 po
(1,3 cm) de l’extrémité.
5. Suivez les instructions suivantes pour
votre installation spécifique.
6. L’inspection du câblage peut être
effectuée à partir de l’avant de
l’appareil : retirez le panneau d’accès, à
droite des commandes, pour accéder au
câble de service et aux fils de l’appareil.
Spécications électriques
Câblage d’alimentation directe
(120 V)
Tout le câblage doit être terminé avant
l’installation du foyer électrique.
Utilisez des fils à 2 conducteurs avec mise
à la terre (3 fils au total) de l’alimentation
électrique (panneau de disjoncteur) à la
boîte de jonction du foyer électrique.
Pour l’installation d’un câblage
d’alimentation directe de 120 V :
1. Retirez les fils N ROUGE, NOIR et fils
de masse G.
2. Connectez N (blanc) et N (rouge) au
foyer au N (blanc) de l’alimentation
électrique.
3. Branchez le fil L (noir) du foyer au fil
L1 (noir) de l’alimentation électrique.
4. Branchez le fil de terre G (vert) du foyer
à la terre de l’alimentation électrique.
5. Replacez tout le câblage dans le foyer
et fixez-le à l’aide d’un serre-câble.
6. Assurez-vous que tous les raccords sont
bien serrés.

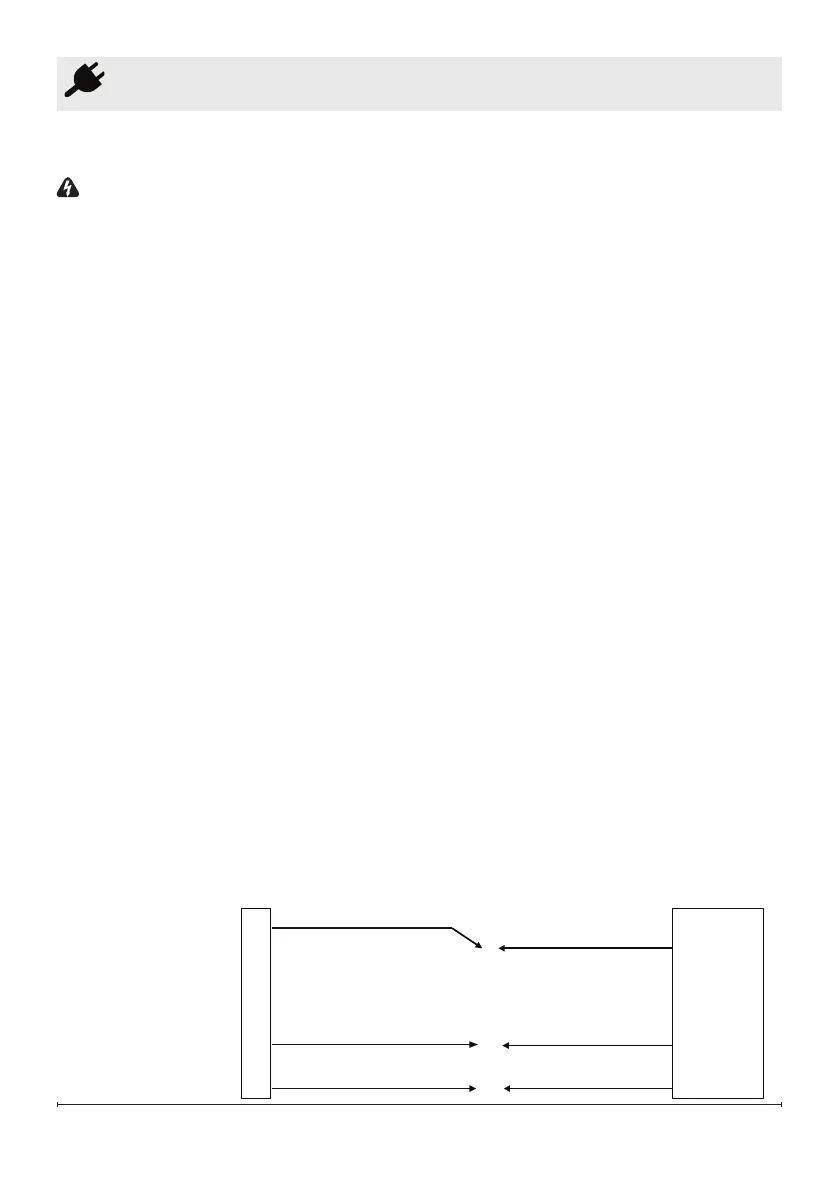

BOÎTE DE JONCTION DU FOYER
ROUGE - N
NOIR
TERRE - G
BLANC - N
NOIR - L1
TERRE - G
ALIMENTATION
DE 120 V
DISJONCTEUR
