Spécications électriques
Interrupteur mural (120 V)
REMARQUE : Utilisez un interrupteur
mural unipolaire à un seul contact
(Marche/Arrêt) d’une intensité minimale
de 15 A.
!
Avant d’installer l’interrupteur mural :
• Raccordez un fil à 2 conducteurs
avec mise à la terre (3 fils au total) du
panneau d’alimentation au boîtier mural
de l’interrupteur principal.
• Connectez un fil à 2 conducteurs avec
mise à la terre (3 fils au total) de la boîte
murale de l’interrupteur principal à la
boîte de jonction du foyer.

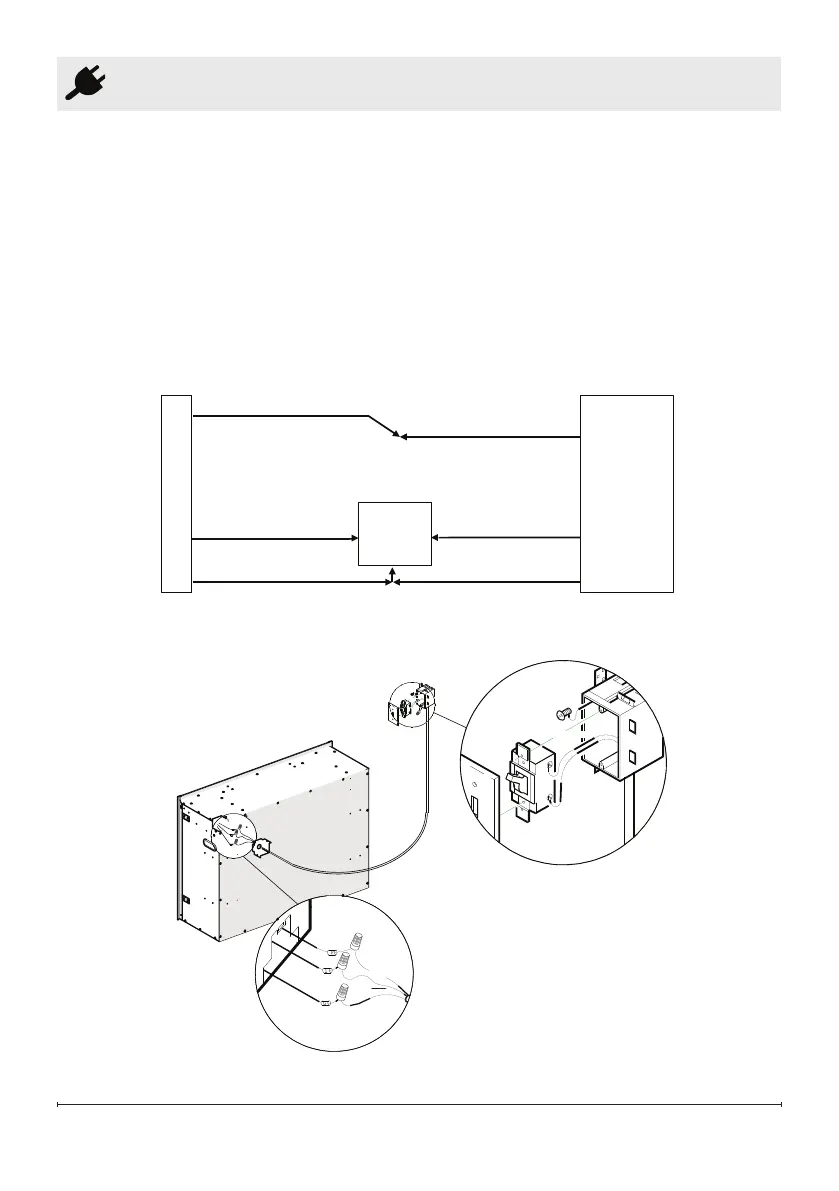

BOÎTE DE JONCTION DU FOYER
NOIR - L
TERRE - G
INTERRUPTEUR
MURAL
NOIR - L1
TERRE - G
ROUGE - N
BLANC - N
ALIMENTATION
DE 120 V
DISJONCTEUR
