22

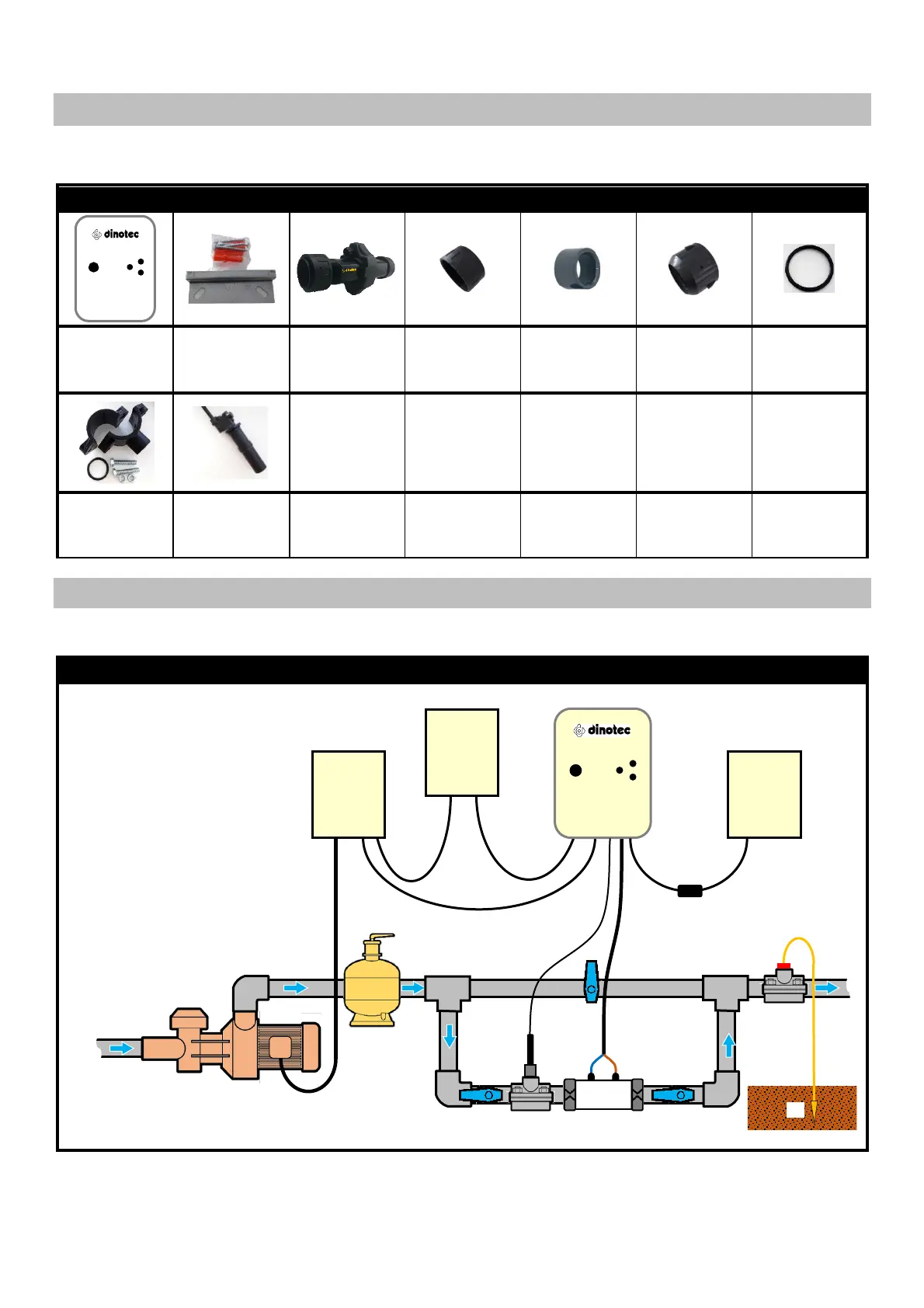

3. PACKLISTE
Außervertragliche Bilder
4. INSTALLATIONSSCHEMA
Modell access
Modell access
Befestigungsset
x1
Online-Zelle
x1
Mutter
x2
Reduzierstück
63/50mm
x2
Kugelgelenk
x2
Durchflussregler
x1
1: Netzanschluss (nicht im Lieferumfang
enthalten)
2: Filtersteuerung (nicht im Lieferumfang
enthalten)
3: Steuereinheit für Abdeckungsautomatik (nicht
im Lieferumfang enthalten)
4: Elektrolyse-Steuereinheit
5: Online-Zelle
6: Anbohrschelle
8: Anbohrschelle (nicht im Lieferumfang enthalten)
9: Anschluss an Potentialausgleich (nicht im
Lieferumfang enthalten)
10: Potentialausgleich (nicht im Lieferumfang
enthalten)
11: Filter (nicht im Lieferumfang enthalten)
12: Filterpumpe (nicht im Lieferumfang enthalten)
13: Wasserdichter Steckverbinder
14: Ventile (nicht im Lieferumfang enthalten)
9
H
2
5
12
H
1
9
10
H
3
4
13
6
7
8
