5.2. Wandmontage Steuereinheit
3) Halterung mit den mitgelieferten Schrauben und Dübeln an der Wand befestigen.
4) Die Steuereinheit auf der Halterung von oben nach unten schieben.
5.3. Einbau des Durchflussreglers
1) Anbohrschelle 6 an den Rohren befestigen, wie in der gegenüberliegenden
Abbildung dargestellt.

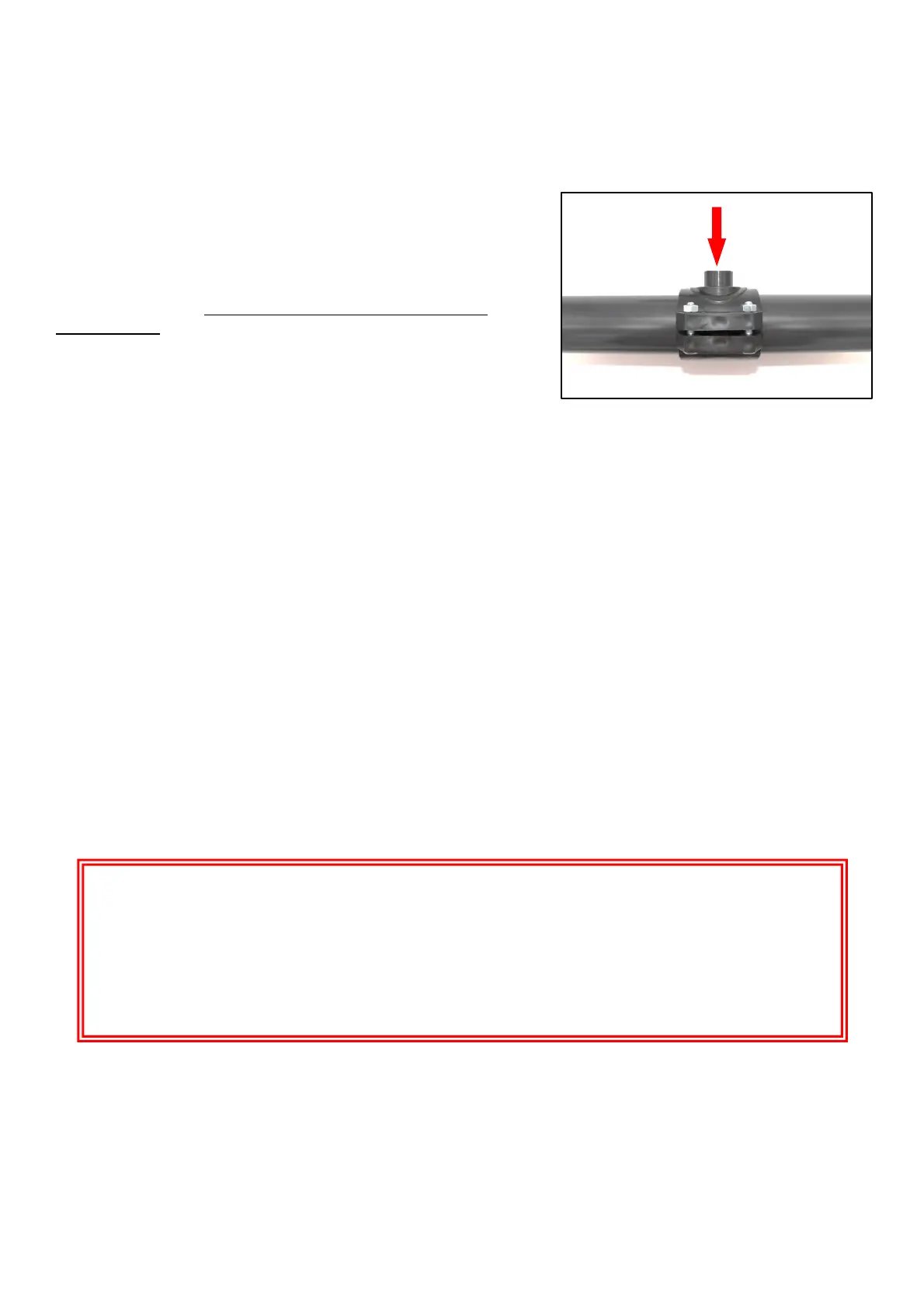

2) Oberseite des Rohres durch die Öffnung der Anbohrschelle (siehe Pfeil
gegenüber) eindrehen. Dabei darauf achten, dass das Gewinde nicht
beschädigt wird.
3) Schutzvorrichtung am Durchflussregler 7 entfernen.
4) Durchflussregler 7 in die Anbohrschelle 6 drehen und festziehen. So
positionieren, dass der Pfeil auf dem Regler in die Durchflussrichtung zeigt.
5.4. Einbau der Online-Zelle
1) Bei einem Rohr mit einem Außendurchmesser von 50 mm, das Rohr auf eine Länge von 316 mm zuschneiden.
1) Bei einem Rohr mit einem Außendurchmesser von 63 mm hat, das Rohr auf eine Länge von 296 mm zuschneiden.
2) Die Muttern und Kugelgelenke aus der Zelle entfernen.
3) Alle zu klebenden Oberflächen mit Schleifpapier bearbeiten: Rohre, Reduzierstücke (bei 50 mm Rohr), Kugelgelenke.
4) Auf jedes Rohr eine Mutter schieben.
5) Jeden Satz kleben (Rohr - Reduzierstück - Kugelgelenk).
6) Warten, bis alles vollständig trocken ist.
7) Am Ende jeder Zelle eine Dichtung anbringen.
8) Die Zelle mit den 2 Muttern befestigen. Die Muttern von Hand einschrauben und festziehen.
5.5. Elektrische Anschlüsse
Alle unten aufgeführten Kabel sind werkseitig in der Steuereinheit montiert und jeweils am Ende gekennzeichnet.
1) Anschluss des Netzkabels für der Steuereinheit (230V - 50Hz):
I Steuereinheit fest mit einer Netzteilplatine verbinden.
H
Vor dem Anschluss des Netzkabels an der Steuereinheit ist sicherzustellen, dass die elektrische Installation den
im Installationsland geltenden Normen und Vorschriften entspricht.
Der Anschluss muss von einer Elektrofachkraft durchgeführt werden.
Vor dem Anschluss die Stromversorgung am Leistungsschalter trennen, dabei sicherstellen, dass die
Stromversorgung fachgerecht abgeschaltet wird.
