dinotec access - Schema Dinstallation; Liste de Colisage

4

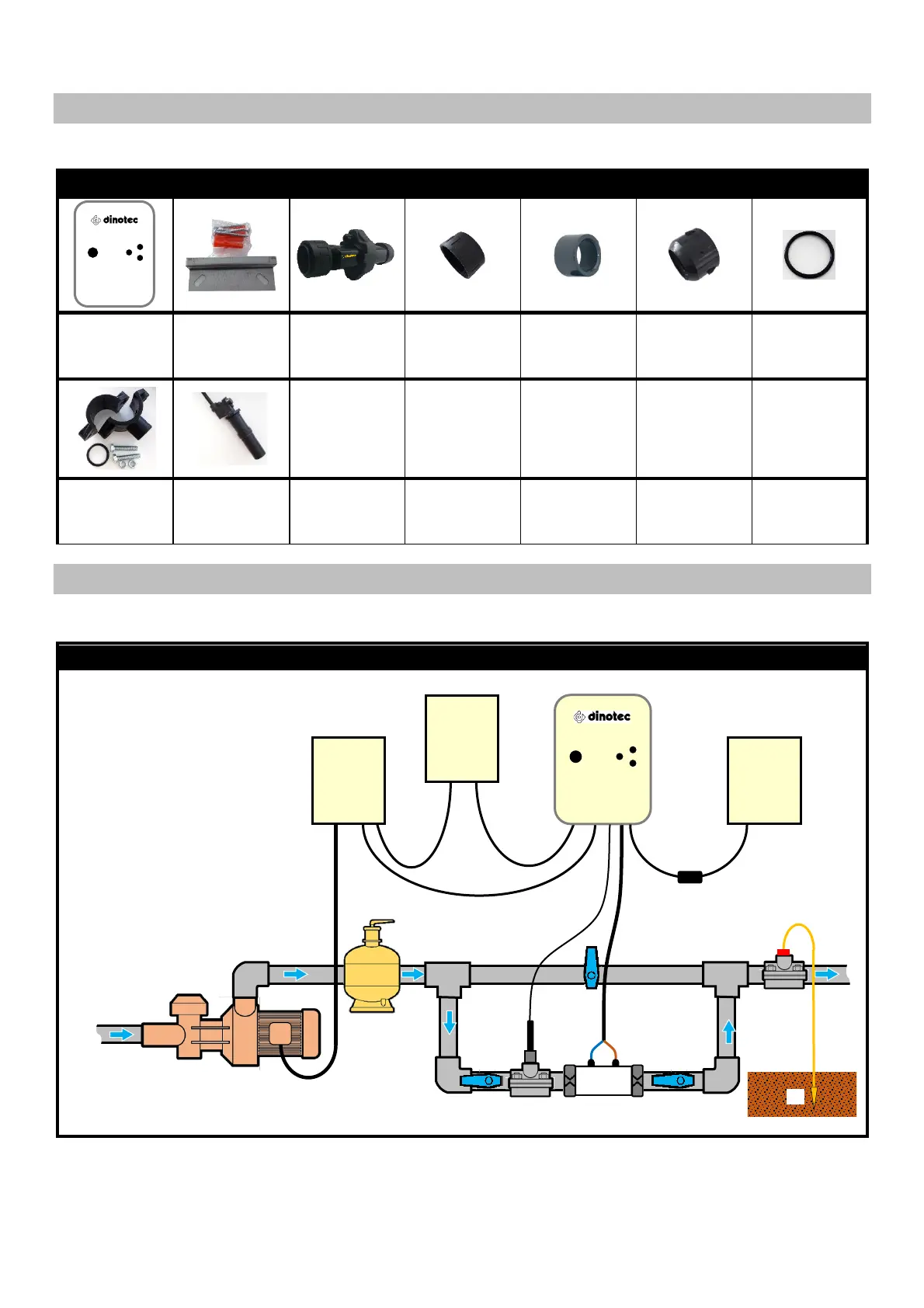

3. LISTE DE COLISAGE
Visuels non contractuels
4. SCHEMA D’INSTALLATION
Modèle Access
Modèle Access
Coffret
électromécanique
x1
Kit de fixation
x1
Cellule en ligne
x1
Ecrou
x2
Réduction 63/50
x2
Rotule
x2
Joint
x2
Collier de prise en
charge
x1
Contrôleur de débit
x1
1 : Alimentation électrique (non fournie)
2 : Coffret de filtration (non fourni)
3 : Coffret Couverture automatique (non fourni)
4 : Coffret Electrolyseur
5 : Cellule en ligne
6 : Collier de prise en charge
7 : Contrôleur de débit
8 : Collier de prise en charge (non fourni)
9 : Pool Terre (non fourni)
10 : Piquet de terre (non fourni)
11 : Filtre (non fourni)
12 : Pompe de filtration (non fournie)
13 : Connecteur étanche
14 : Vannes (non fournies)
9
H
2
5
12
H
1
9
10
H
3
4
13
6
7
8
