6
5.2. Fixation murale du coffret électronique
1) Fixer le support au mur avec les vis et chevilles fournies.
2) Glisser le coffret sur le support, du haut vers le bas.
5.3. Installation du contrôleur de débit

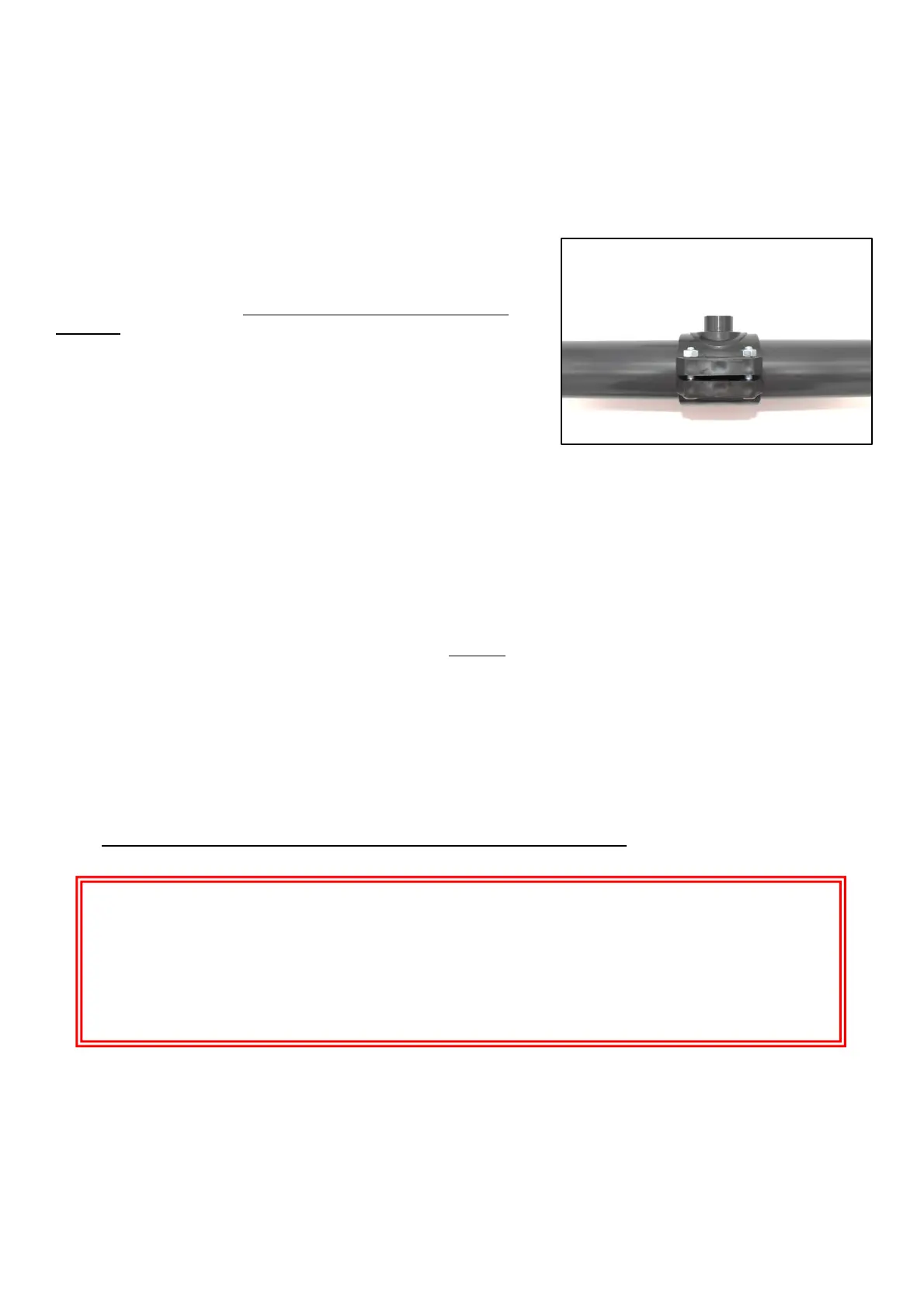

1) Monter le collier de prise en charge 6 sur la canalisation, telle la photo ci-
contre.
2) Percer le dessus de la canalisation à travers l’orifice du collier de prise en
charge (voir flèche ci-contre), en prenant soin de ne pas endommager le
taraudage.
3) Retirer la protection du contrôleur de débit 7.
4) Visser et serrer le contrôleur de débit 7 dans le collier de prise en charge
6. Veillez à le positionner de manière à ce que la flèche figurant sur le
contrôleur soit dans le sens du flux.
5.4. Installation de la cellule en ligne
1) Si la canalisation est d’un diamètre extérieur de 50 mm, couper la canalisation sur une longueur de 316 mm.
1) Si la canalisation est d’un diamètre extérieur de 63 mm, couper la canalisation sur une longueur de 296 mm.
2) Démonter les écrous et rotules de la cellule.
3) Passer du papier abrasif sur toutes les surfaces à coller : canalisations, réducteurs (si canalisation en 50mm), rotules.
4) Glisser chaque écrou sur chaque canalisation.
5) Coller chaque ensemble [canalisation – réducteur - rotule].
6) Attendre que les collages soient totalement secs.
7) Placer chaque joint aux extrémités de la cellule.
8) Fixer la cellule avec les 2 écrous. Visser et serrer les écrous à la main.
5.5. Raccordements électriques
Tous les câbles énoncés ci-dessous sont raccordés en usine au coffret et repéré à leur extrémité.
1) Raccordement du câble d’alimentation du coffret (230V – 50Hz) :
I Raccorder le coffret de façon permanente à un tableau d’alimentation électrique.
H
Avant de procéder au raccordement du câble d’alimentation du coffret, s’assurer que l’installation électrique
respecte les normes et règlementations en vigueur dans le pays d’installation.
Le branchement doit être réalisé par un électricien habilité et qualifié.
Couper au préalable l’alimentation électrique au niveau du disjoncteur, et s’assurer que l’alimentation est bien
coupée au moyen d’outils adaptés.
