2) Raccordement du câble d’asservissement du coffret :
I Raccorder le câble d’asservissement du coffret à la filtration à un contact libre du contacteur de puissance de la pompe
de filtration dans le coffret de filtration (Rappel : il est impératif de maintenir un débit d’eau suffisant dans la cellule l’électrolyse
lorsque celle-ci est alimentée).
3) Raccordement d’un contact de position de la couverture automatique :
I Dans le cas d’une piscine équipée d’une couverture automatique, raccorder au connecteur étanche un contact de
position de la couverture automatique. Ce contact doit être fermé quand la couverture est fermée et ouvert quand elle est
ouverte.

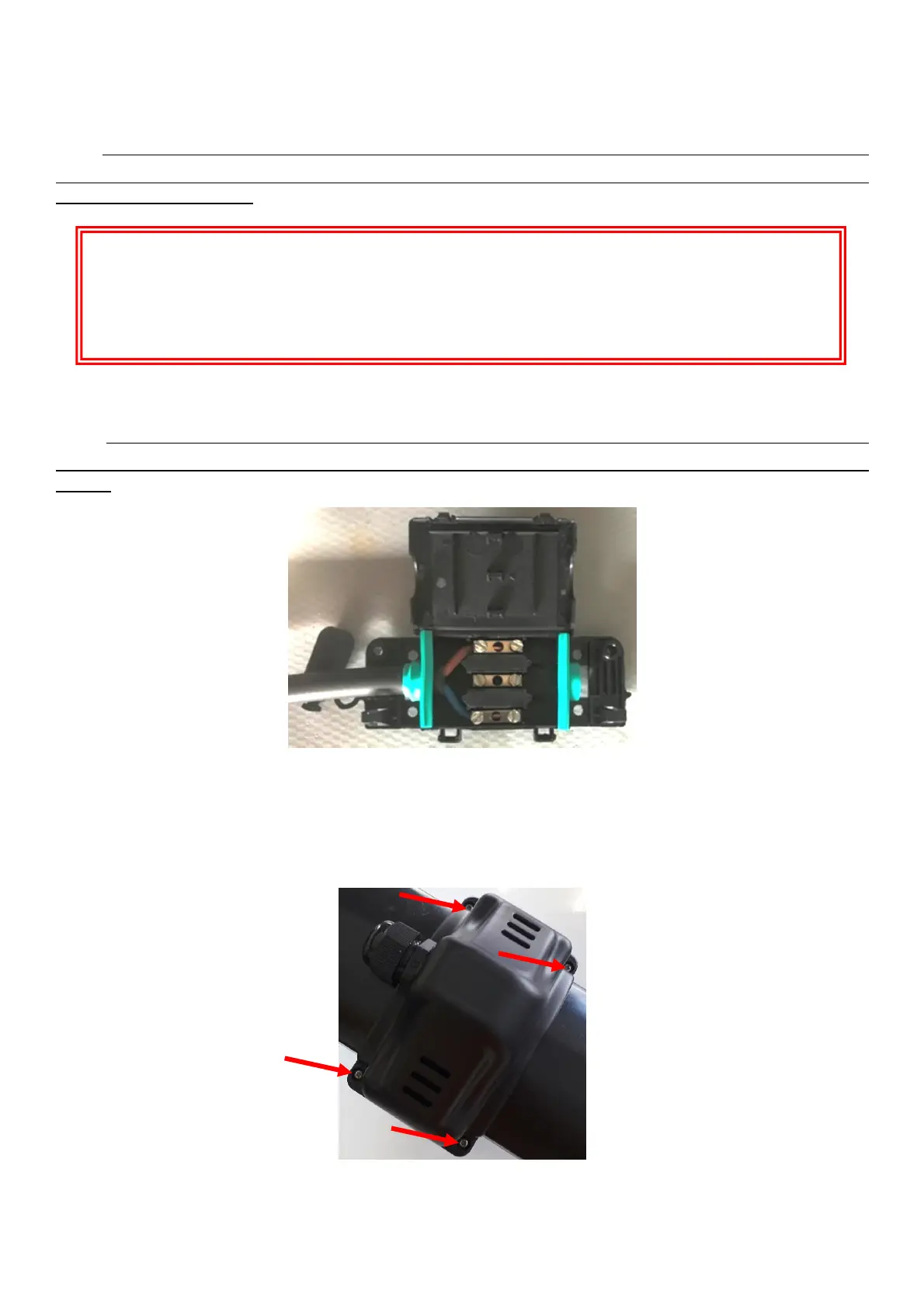

4) Raccordement de la cellule :
Dévisser les 4 vis des caches connecteurs de la cellule et retirer les caches :
Passer le câble de la cellule à travers le presse-étoupe du cache et le raccorder aux connecteurs avec les vis fournies.
Remonter les caches connecteurs.
H
Couper au préalable l’alimentation électrique du coffret de filtration, et s’assurer que l’alimentation est bien
coupée au moyen d’outils adaptés.
