dji ZENMUSE L1 Quick Start Guide

13
CHS
2.
按住飞行器的云台相机解锁按钮，移除飞行器云台接口保护盖。
3.
对齐云台相机上的白点与飞行器接口的红点，并嵌入安装位置。
4.
旋转云台相机接口至锁定位置（红点对齐），以固定云台。

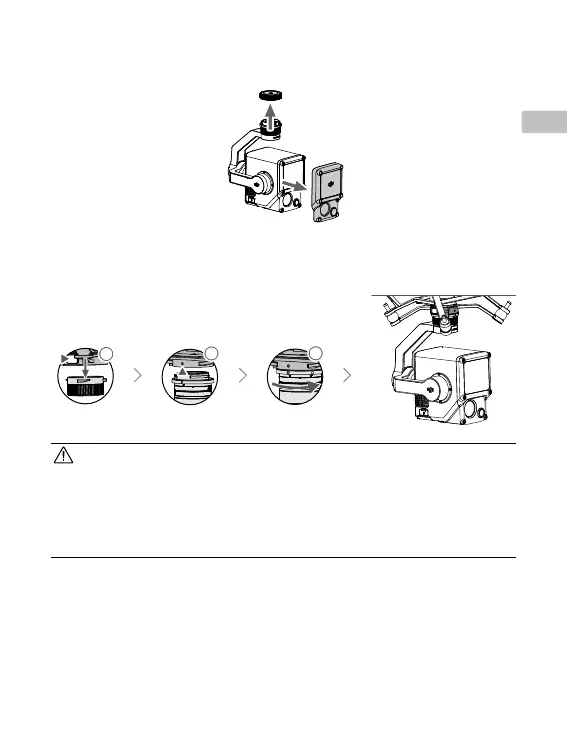

安装云台相机
1.
移除云台接口保护盖和镜头保护盖。
•
如无法安装云台
,
请检查插头是否被意外扭转
,
若由于意外扭转导致不平齐，请手动拨平
后再装入云台。
•
务必关闭飞行器电源后，再移除云台相机。
•
如需移除云台相机，请先按住飞行器的云台相机解锁按键，再旋转移除云台相机。
•
使用或存储过程中，请盖好
microSD
卡保护盖，以免水汽或灰尘进入。
•
通电过程中请勿直接触碰相机外壳，避免烫伤。
•
飞行器存储与运输过程中，需要将云台相机从飞行器上取下，否则将导致减震球使用寿命降低
甚至损坏。
相机功能
遥控器控制
以
MATRICE
TM
300 RTK
遥控器为例，遥控器左、右拨轮分别控制云台的俯仰和平移角度；通过拍照、
录影按键控制相机拍照和录影；五维按键可调节
EV
值；自定义按键
C1
可使云台回中，而自定义按键
C2
可切换主辅画面。
2
11
3

dji ZENMUSE L1 Specifications

General

Product type	Camera module
Compatibility	Matrice 300 RTK
Product color	Black
Brand compatibility	DJI
Operating temperature (T-T)	-20 - 50 °C
Megapixel	20 MP
Sensor type	CMOS
Maximum frame rate	30 fps
Camera shutter speed	1/8000 - 8 s
ISO sensitivity (max)	12800
ISO sensitivity (min)	100
Image formats supported	JPEG
Video formats supported	H.264, MOV, MP4
Maximum video resolution	3840 x 2160 pixels
Field of view (FOV) angle	95 °

Weight and Dimensions

Depth	169 mm
Width	110 mm
Height	152 mm
Weight	930 g
