dji ZENMUSE L1 Quick Start Guide

92
PT

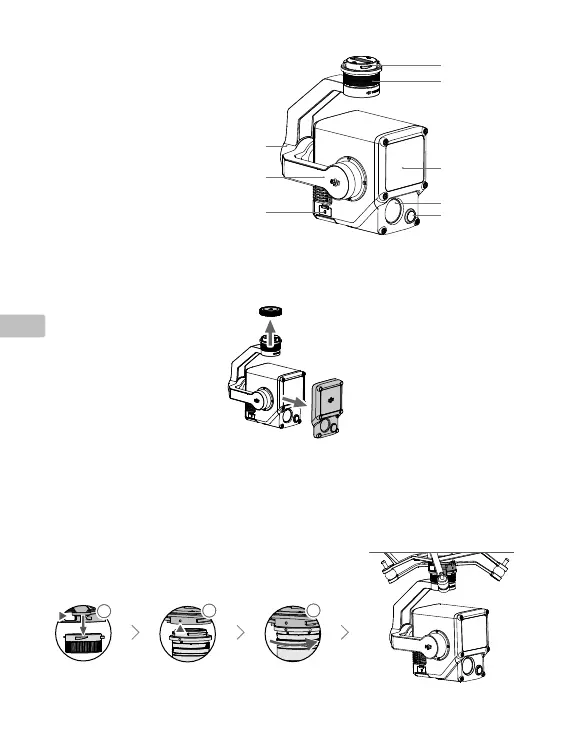

Visão geral
1. Conector de suspensão cardã
2. Motor de oscilação
3. LiDAR
4. Câmara de Mapeamento RGB
5. Sensor de Visão de Posicionamento
Auxiliar
6. Ranhura para cartão MicroSD
7. Motor de inclinação
8. Motor de rolagem
1
3
6
7
8
4
5
2
2. Prima o botão na aeronave usado para retirar a suspensão cardã e a câmara. Rode a tampa da
suspensão cardã na aeronave para remover.
3. Alinhe o ponto branco na suspensão cardã com o ponto vermelho na aeronave e insira a suspensão
cardã.
4. Rode o bloqueio da suspensão cardã para a posição bloqueada, alinhando os pontos vermelhos.
Instalação
1. Retire a tampa da suspensão cardã e o protetor da lente.
2
11
3

dji ZENMUSE L1 Specifications

General

Product type	Camera module
Compatibility	Matrice 300 RTK
Product color	Black
Brand compatibility	DJI
Operating temperature (T-T)	-20 - 50 °C
Megapixel	20 MP
Sensor type	CMOS
Maximum frame rate	30 fps
Camera shutter speed	1/8000 - 8 s
ISO sensitivity (max)	12800
ISO sensitivity (min)	100
Image formats supported	JPEG
Video formats supported	H.264, MOV, MP4
Maximum video resolution	3840 x 2160 pixels
Field of view (FOV) angle	95 °

Weight and Dimensions

Depth	169 mm
Width	110 mm
Height	152 mm
Weight	930 g
