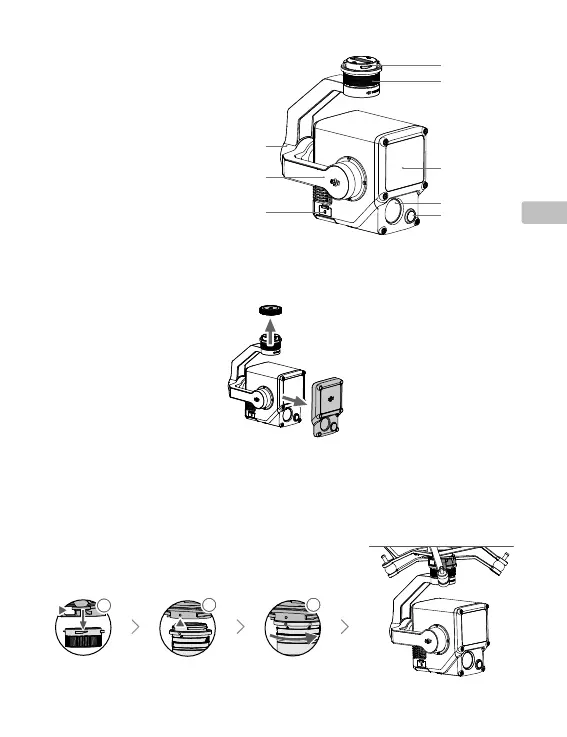

Übersicht
1. Gimbal-Verbindung
2. Schwenkmotor
3. LiDAR
4. RGB-Kartierungskamera
5. Sekundärsensor zur visuellen
Positionierung
6. microSD-Kartensteckplatz
7. Neigemotor
8. Rollmotor
1
3
6
7
8
4
5
2
2. Drücken Sie auf die Taste am Fluggerät, die zum Abnehmen von Gimbal und Kamera dient. Drehen Sie
zum Abnehmen die Gimbal-Kappe am Fluggerät.
3. Richten Sie den weißen Punkt am Gimbal am roten Punkt auf dem Fluggerät aus und setzen Sie den
Gimbal ein.
4. Drehen Sie die Gimbal-Sperre in die Position „gesperrt“, sodass die roten Punkte übereinstimmen.
Montage
1. Entfernen Sie die Gimbal-Kappe und den Objektivschutz.
