dji ZENMUSE L1 Quick Start Guide

15
CHS

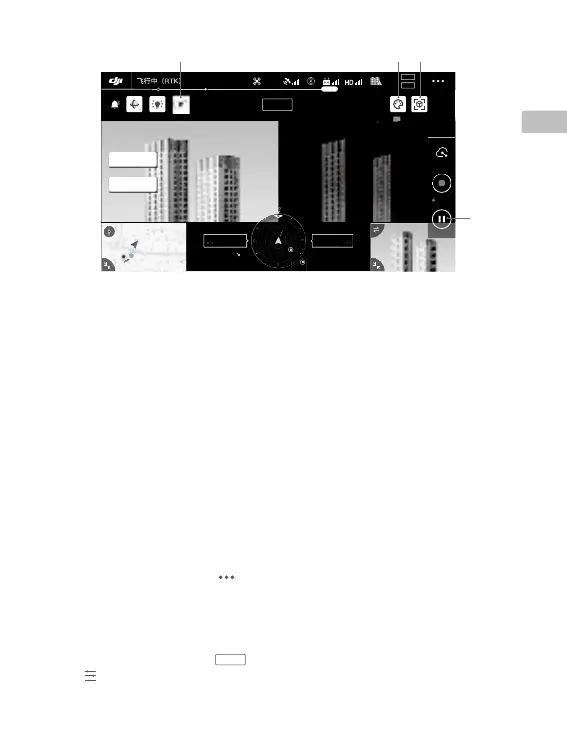

1.
实时画面
2.
相机类型
3.
相机参数
4.
对焦模式
5.
自动曝光锁定
6.
相机设置菜单
7.
拍照
/
录影
/
点云录制切换按键
8.
拍照
/
录影
/
点云录制按键
9.
回放
10.
拍摄参数设置
11.
相机
/
点云切换按键
12.
单屏
/
双屏切换按键
13.
标定飞行按键
14.
调色板
15.
模型预览按键
16.
暂停按键
3.72V
19:29
RTK
44
5.8G
N
E
W
S
3
6
12
15
21
24
30
33
20
222m
05.2
SPD
m/s
WS 04.0
130.2
ALT
m
VS2.5
ASL1234.5
22:02
MENU
R
55%
56%
3.72V
3.72V
分屏
1260
相机
点云
1413 15
16
软件界面可能会更新，请以最新版本为准。
使用
用户可通过 DJI Pilot App 创建飞行任务录制点云数据，再使用 DJI Terra 进行点云数据处理。
使用准备
1. 确保 L1 负载正确安装于飞行器，依次开启飞行器和遥控器电源，并确保两者已对频。
2. 进入 DJI Pilot App 手动飞行界面 >
> RTK，选择对应 RTK 服务类型，确保 RTK 的定位和定向状态
均为 FIX。
3. 建议 L1 负载启动后先预热 3-5 分钟，App 界面和语音提示负载惯导预热已完成，再开始数据采集。
设置相机参数
1. 进入 DJI Pilot App 手动飞行界面 >
相机
，选择相机界面。
2. 点击
，根据光线条件调整相机参数，确保照片曝光正常。

dji ZENMUSE L1 Specifications

General

Product type	Camera module
Compatibility	Matrice 300 RTK
Product color	Black
Brand compatibility	DJI
Operating temperature (T-T)	-20 - 50 °C
Megapixel	20 MP
Sensor type	CMOS
Maximum frame rate	30 fps
Camera shutter speed	1/8000 - 8 s
ISO sensitivity (max)	12800
ISO sensitivity (min)	100
Image formats supported	JPEG
Video formats supported	H.264, MOV, MP4
Maximum video resolution	3840 x 2160 pixels
Field of view (FOV) angle	95 °

Weight and Dimensions

Depth	169 mm
Width	110 mm
Height	152 mm
Weight	930 g
