 AS400
С помощью платы AS400 пользователи могут получать сигналы через
сухие контакты (бинарные) для программируемого контроллера и
системы управления.

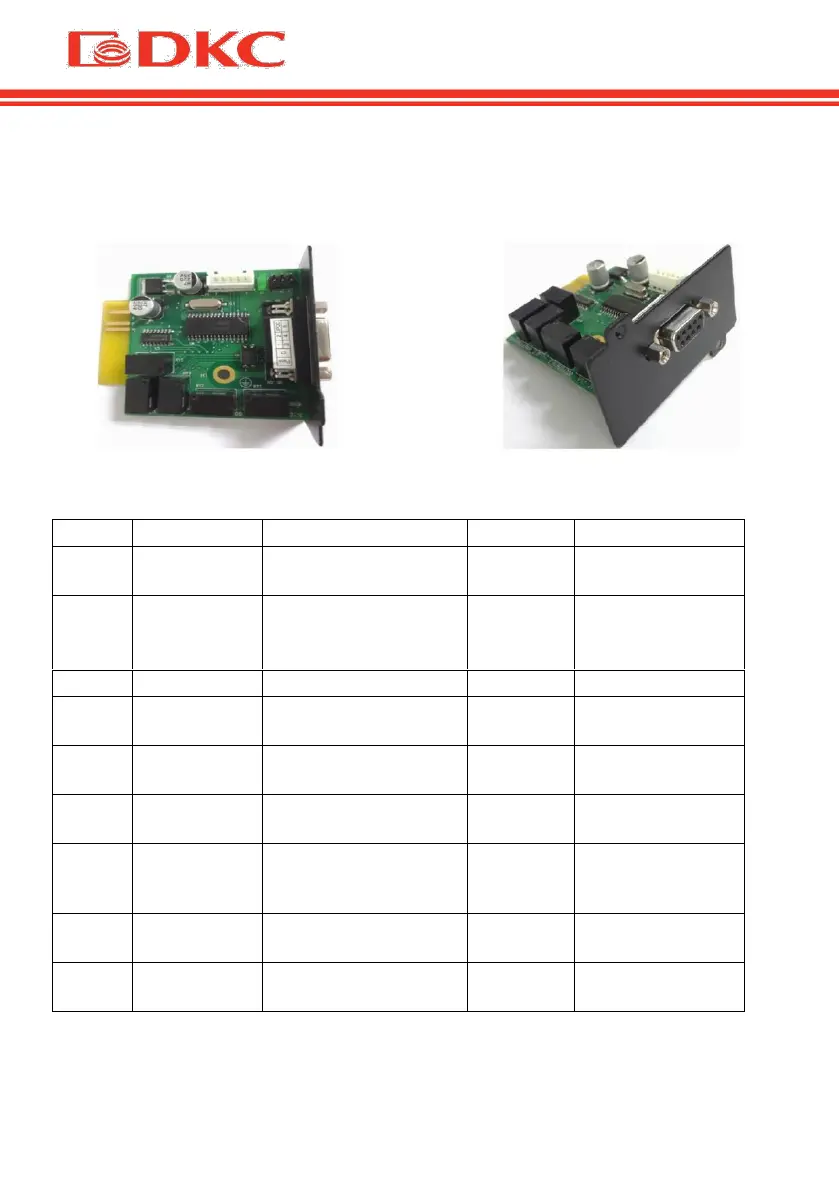

Рисунок 6 – Внешний вид платы AS400
PIN
Название
Описание
I/O
Действие
PIN1
ИБП
Неисправен
Внутренняя
неисправность ИБП
O/P
PIN1замыкается
с PIN5
PIN2
Звуковой
сигнал ИБП
ИБП неисправен
Низкий заряд АКБ
Отключение сети
O/P
PIN2 замыкается
с PIN5
PIN3
Земля
I/P
PIN4
Удаленное
отключение
I/P
PIN4 замыкается
с PIN5
PIN5
Общий
контакт
I/P
PIN6
Режим
байпаса
Режим байпаса
включен
O/P
PIN6 замыкается
с PIN5
PIN7
Низкий
заряд
батареи
Напряжение батареи
на критическом
уровне
O/P
PIN7 замыкается
с PIN5
PIN8
ИБП
включен
ИБП работает в
нормальном режиме
O/P
PIN8 замыкается
с PIN5
PIN9
Отключение
сети
Отключение сети
O/P
PIN9 замыкается
с PIN5
Таблица 6. Описание сигналов разъема DB-9
