Dolmar MS-252 - Montáž Motora a Tyče

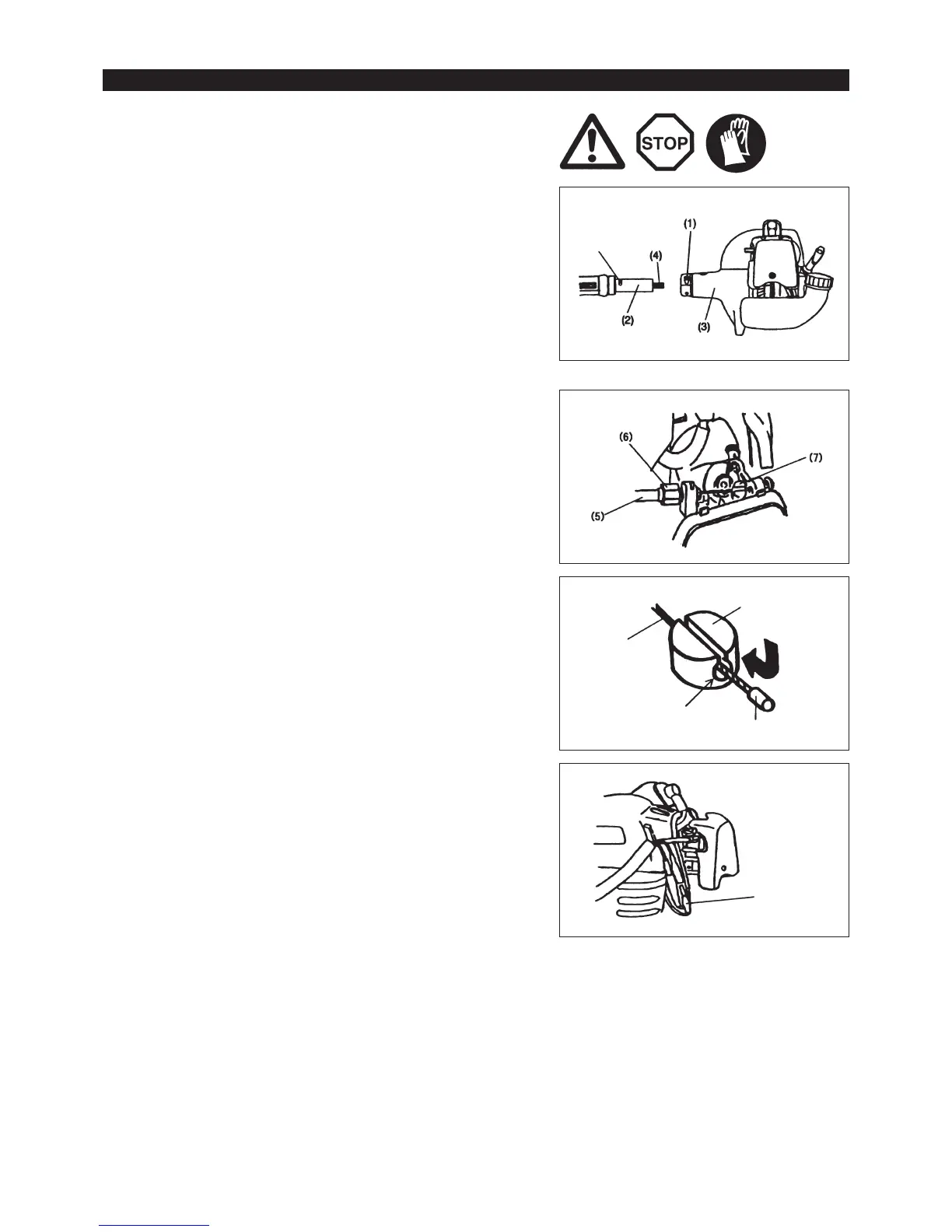

MONTÁŽ MOTORA A TYČE
UPOZORNENIE:Predvykonávanímakejkoľvekprácenakrovinorezevždyvypnite
motorazozapaľovacejsviečkyvytiahnitekonektorzapaľovacej
sviečky.
Vždypoužívajteochrannérukavice.
UPOZORNENIE:Krovinoreznaštartujtejedinepojehokompletnomzmontovaní.
Odskrutkujtedveskrutky(1)ahlavnépotrubie(2)zasuňtedoskrinespojky(3). –
Zasuňtehoažpoúroveňšípky.(Pozritesinákresvpravo.) –
Akjezasunutieťažké,otočtemiernedrážkovanýhriadeľ(4)azasuňteznova.
Rovnomerne,pomocoudodávanéhoAllenovhokľúčautiahnitedveskrutky(1)na –
pravejajľavejstrane.
Značkašípky
Upínaciahlava
Ovládacíkábel
Okrúhlyotvor
Lícovaniekonca
Konektory
Ako namontovať ovládací kábel
Demontujtekrytvzduchovéhofiltra. –
Zasuňteovládacíkábel(5)donastavovaciehokábla(6).Otočteupínaciuhlavu –
(7)akábelzasuňtedoupínacejhlavy.Vtomtoštádiudávajtepozor,abyokrúhly
otvorupínacejhlavysmerovalklícovaniukoncavnútornéholanka.
Upínaciuhlavuuvoľniteaskontrolujte,želícovanievnútornéholankajevotvore. –
Namontujtekrytvzduchovéhofiltra. –
Pripojenie spínacieho lanka
Spínacielankápripojtekdvomlankámzmotora,atozasunutímjednéhodo –
druhého.
Konektor lanka upevnite svorkou. –
Zasuňte
63
