DE
Tabelle 19: Farbkodierung
Code Farbe
rd Rot
bk Schwarz

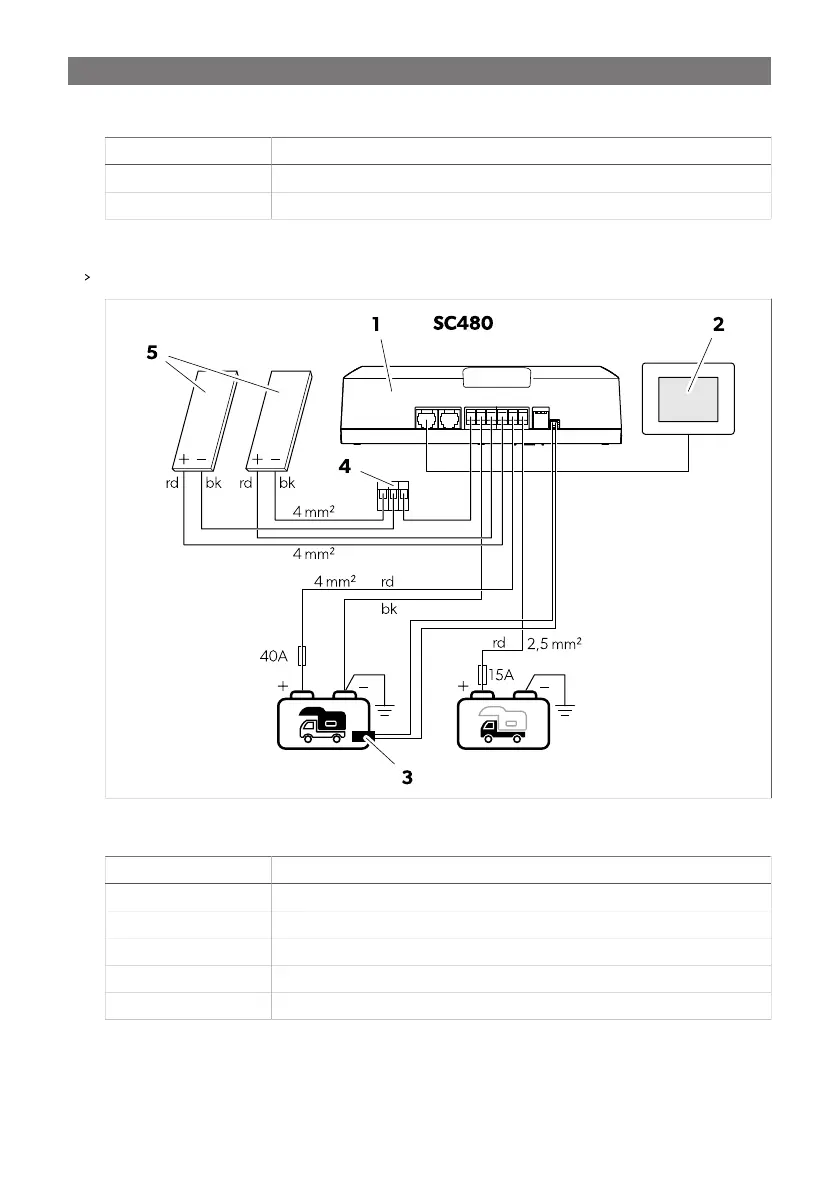

Anschlussvariante D (nur SC480)
Gehen Sie wie in Abb. auf Seite 40 gezeigt vor, um den Solarladeregler anzuschließen.

Tabelle 20: Anschlussplan SC480
Pos. Beschreibung
1 Solarladeregler
2 Touch-Display TD283 (Zubehör)
3 Temperatursensor
4 WAGO-Verbinder
5 Solarmodul(e)
