Вариант на свързване B (само за SC330)

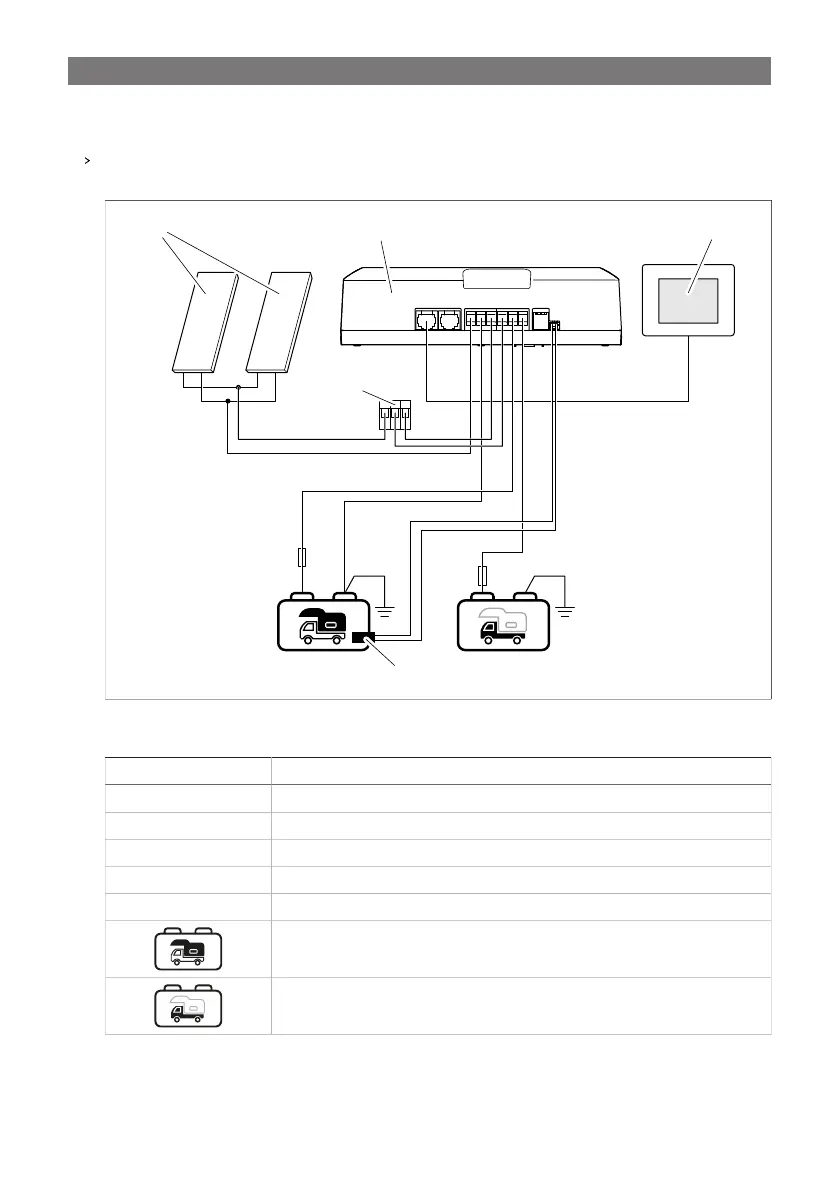

Вариант на свързване за изходи на соларни панели ≥ 240 Wp.
За да свържете слънчевото зарядно устройство, продължете спрямо указанията на фиг. на страница
441.

–
–
+
+
25A
15A
2,5 mm²
SC330
4 mm²rd
rd
4 mm²
4 mm²
rd
bk
bk
+
–
+
–
2
4
1
3
5
Таблица 214: Схема на свързване за SC330
№ Описание
1 Контролер за слънчево зареждане
2 Сензорен дисплей TD283 (аксесоар)
3 Сензор за температура
4 Конектор WAGO
5 Соларен(ни) панел(и)
Батерия на къщата
Стартов акумулатор (опция)
