EL
Παραλλαγή σύνδεσης
B
(μόνο
SC330)
Παραλλαγή σύνδεσης
για
εξόδους ηλιακών πάνελ
≥ 240 Wp.
Για να
συνδέσετε
τον
ελεγκτή ηλιακής φόρτισης, ακολουθήστε
την
απεικόνιση
στο σχ.

στη
σελί-
δα
485.

–
–
+
+
25A
15A
2,5 mm²
SC330
4 mm²rd
rd
4 mm²
4 mm²
rd
bk
bk
+
–
+
–
2
4
1
3
5

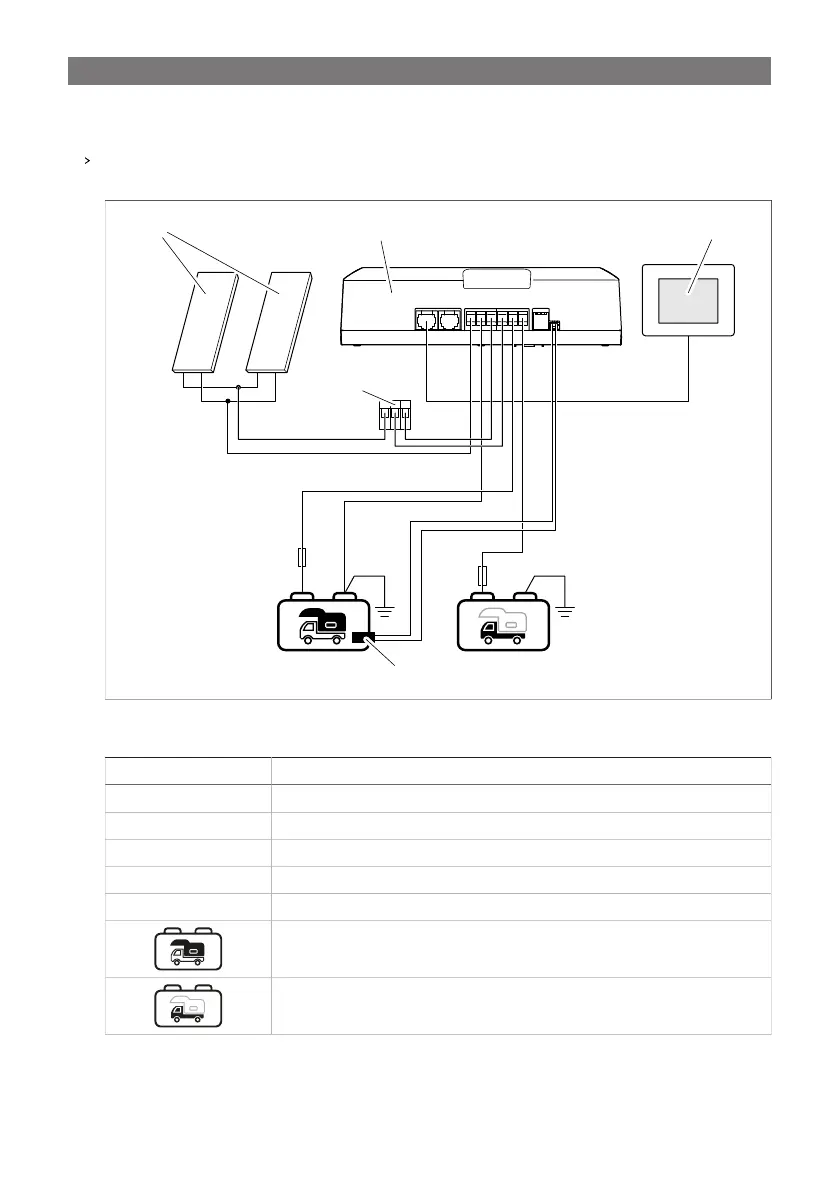

Πίνακας
236:
Διάγραμμα σύνδεσης
SC330
Αρ.
Περιγραφή
1
Ελεγκτής ηλιακής φόρτισης
2
Οθόνη αφής
TD283
(πρόσθετος εξοπλισμός)
3
Αισθητήρας θερμοκρασίας
4
Σύνδεσμος
WAGO
5
Ηλιακό(-ά) πάνελ
Μπαταρία οικιακής χρήσης
Μπαταρία εκκίνησης (προαιρετικά)
