5.1 AVVIAMENTO DELLA MACCHINA
DESCRIZIONE DEL FUNZIONAMENTO DELL’IMPIANTO:
Nr. 1 Selettore SPEED
1 = 1
a
velocità
2 = 2
a
velocità
Nr. 2 Pulsante marcia
Nr. 3 Pulsante Stop-Emergenza
Nr. 4 Interruttore generale
• Per azionare la macchina è necessario ruotare il selettore SPEED e assicurarsi che il selettore sia sulla
posizione 1 (1ª VELOCITA’); successivamente per azionare la tuffante premere il pulsante marcia
START.
Per ottenere il cambio di velocità sarà necessario ruotare il selettore sulla posizione 2 (2ª VELOCITA’).
La macchina automaticamente e senza fermarsi, passerà alla 2ª velocità.
ATTENZIONE: non è possibile ottenere il cambio di velocità dalla 2ª alla 1ª con macchina in
movimento.
Premendo il fungo di EMERGENZA o aprendo la GRIGLIA di protezione la macchina si arresta; per
ripristinare il funzionamento sbloccare il fungo di EMERGENZA o richiudere la griglia e
successivamente ripremere il pulsante START.
• La macchina può anche partire direttamente in 2ª velocità, premendo il pulsante START.
• Errore sequenza di accensione: se la sequenza di accensione non viene rispettata come descritto sopra, la
spia lampeggiante di marcia indicherà l’errore per 3 secondi.
• L’impianto è dotato di freno elettronico connesso al motore della tuffante. Ciò permette un arresto
meccanico immediato dalla pressione del fungo di emergenza o dall’apertura della griglia di protezione.
• Protezione TERMICA: se il motore viene sottoposto a sforzo notevole per parecchi minuti, interviene la
protezione termica dell’impianto con lo spegnimento della macchina e la segnalazione del
malfunzionamento attraverso la spia di marcia lampeggiante fissa e un segnale acustico.
Per sbloccare la protezione termica è necessario togliere l’alimentazione della macchina per 3 secondi e
reinserirla successivamente.
2
1
4

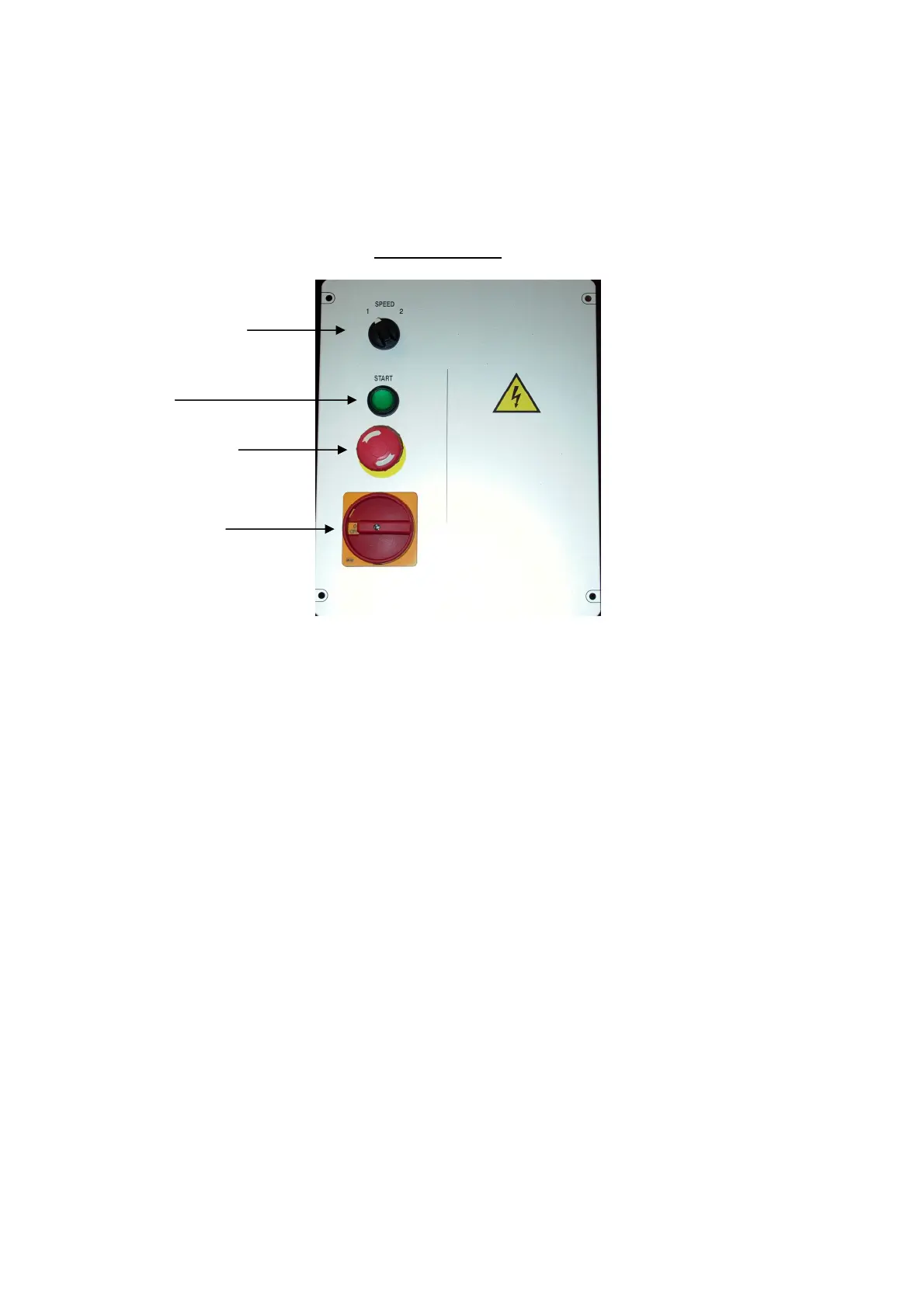

Pannello elettrico
fig. 3
