Huolto
Dräger HPS 7000 101
Asenna kasvosuoja seuraavasti:
1. Aseta kasvosuoja kypärän kuoren kiertoakseleille.
2. Tarvittaessa kiinnitä COM-laitteen pidike kiinnitysrenkaa-
seen.
3. Kiinnitä kiinnitysrengas 2 ruuvilla (1) kypärän kuoreen
(vääntömomentti: 1,1 Nm).

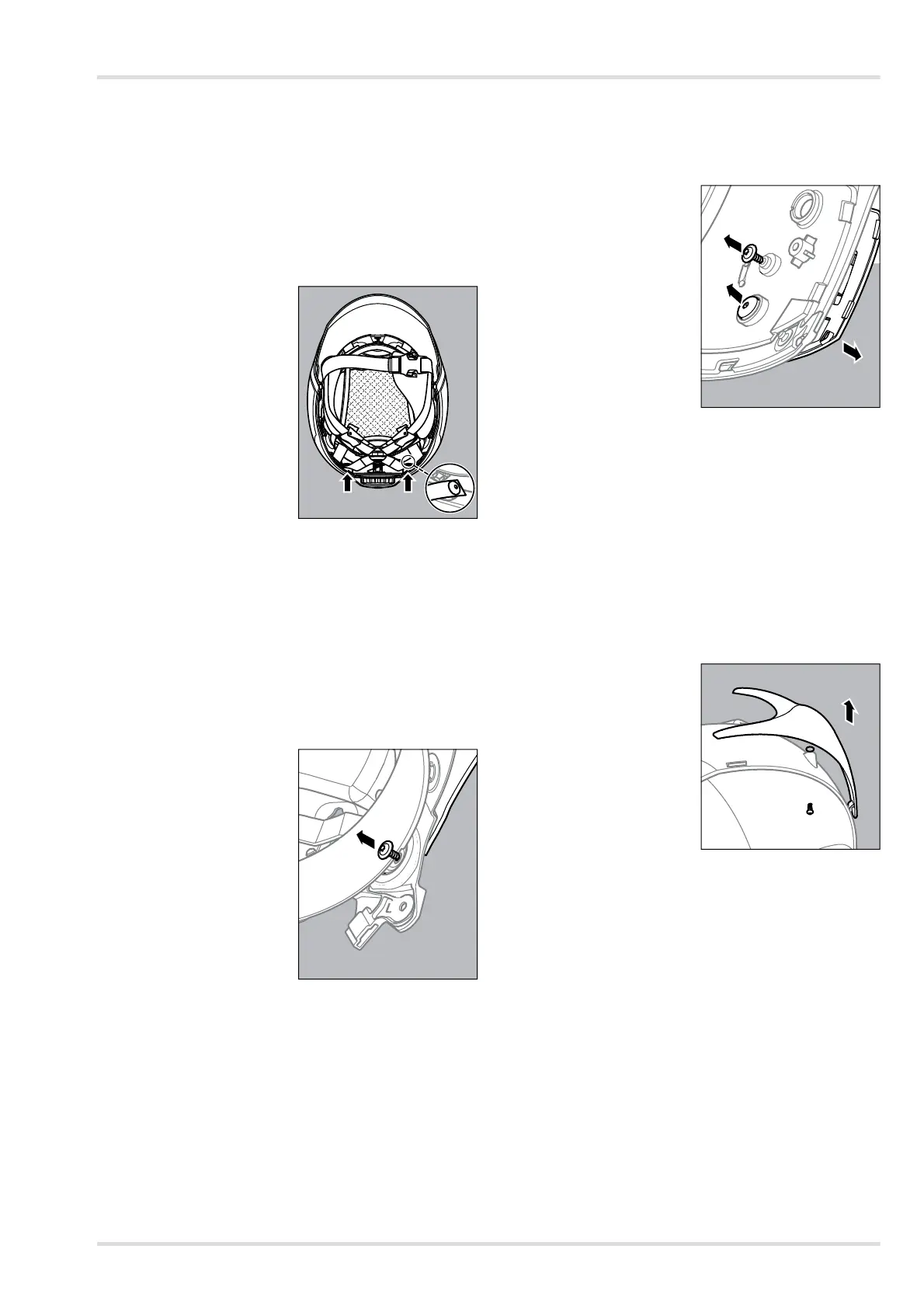

4.3.4 Sisäosien vaihtaminen
Irrota sisäosat seuraavasti:
1. Irrot
a kasvosuoja (katso luku 4.3.3 sivu 100).
2. Irrota hihnaston 2 ruuvia.
3. Vedä säätöpyörä kypärän
kuoren kiertoakselilta.
4. Paina sisäosia varovasti
yhteen ja vedä ne ulos ky-
pärän kuoresta.
Asenna sisäosat seuraavasti:
1. Paina sisäosia varovasti yhteen ja vie ne kypärän kuoreen.
2. Kohdista sisäosat silmäsuojan vipujen pidikkeisiin.
3. Työnnä säätöpyörä kypärän kuoren kiertoakseliin.
4. Aseta hihnasto paikalleen ja kiinnitä 2 ruuvilla (vääntömo-
mentti: 1,1 Nm)
5. Asenna kasvosuoja (katso luku 4.3.3 sivu 100).
4.3.5 Silmäsuojan vaihtaminen
Irrota silmäsuoja seuraavasti:
1.
Irrot
a sisäosat (katso luku 4.3.4 sivu 101).
2.
Poista kaksi ruuvia, joilla sil-
mäsuoja on kiinnitetty sisä-
osien kiinnitysrenkaaseen
(1).
3. Irrota silmäsuoja kiinnitys-
renkaasta.
Asenna silmäsuoja seuraavasti:
1. Kiinnitä silmäsuoja 2 ruuvilla kiinnitysrenkaaseen (vääntö-
momentti: 1,1 Nm).
2. Asenna sisäosat (katso luku 4.3.4 sivu 101).
4.3.6 Paneelin vaihtaminen
Irrota paneeli seuraavasti:
1. Irrot
a sisäosat (katso luku 4.3.4 sivu 101).
2. Tarvittaessa irrota silmäsuojan vipu.
3. Poista kasvosuojan lukitsi-
men (1) ruuvi.
4. Tarv. poista valaisimen pi-
dikkeen (2) ruuvi.
5. Poista paneeli kypärän
kuoresta.
Asenna paneeli seuraavasti:
1. Aseta uusi paneeli kypärän kuorelle.
2. Kiristä kasvosuojan lukitsimen ruuvi (vääntömomentti:
1,1 Nm)
3. Tarv. kiristä valaisimen pidikkeen ruuvi (vääntömomentti:
1,1 Nm).
4. Tarv. ruuvaa silmäsuojan vipu kiinni (vääntömomentti:
0,7 Nm).
5. Asenna sisäosat (katso luku 4.3.4 sivu 101).
4.3.7 Otsakilven vaihtaminen
Irrota otsakilpi seuraavasti:
1. Irrota kasvosuoja (katso luku 4.3.3 sivu 100).
2. Poista ruuvi.
3. Poista otsakilpi kypärän
kuoresta.
Asenna otsakilpi seuraavasti:
1. Varmista, että O-rengas on ehjä. Rasvaa O-rengas vaselii-
nilla ja aseta se kypärän kuoreen.
2. Aseta uusi otsakilpi tai kypärävalaisimen etulevy kypärän
kuorelle.
3. Kiristä ruuvi (vääntömomentti: 0,7 Nm).
4. Asenna kasvosuoja (katso luku 4.3.3 sivu 100).
