12 Dräger HPS 7000
Transport

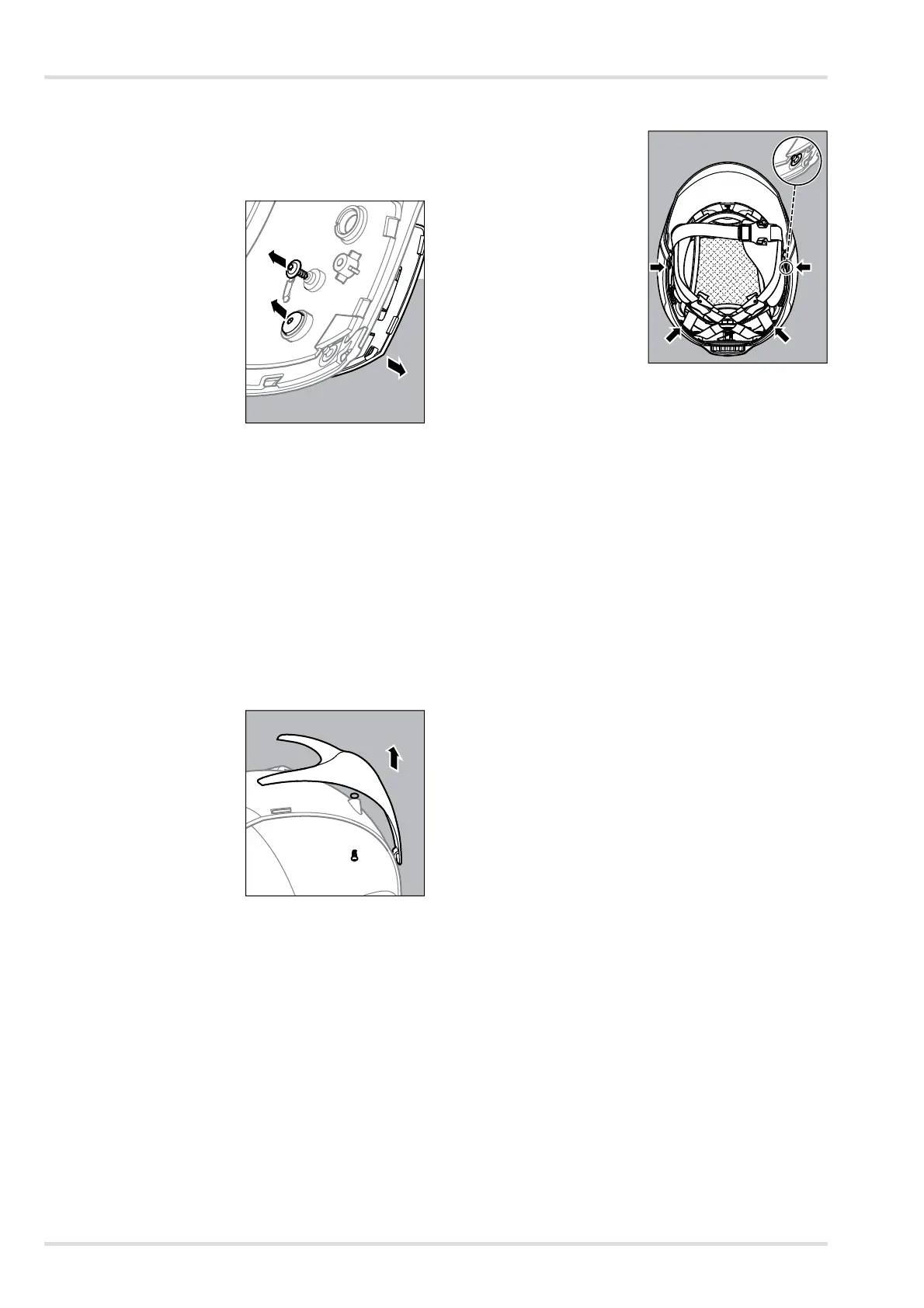

4.3.6 Funktionsplatte wechseln
Die Funktionsplatte folgendermaßen demontieren:
1. D
ie Innenausstattung demontieren (siehe Kapitel 4.3.4 auf
Seite 11).
2. Ggf. den Augenschutzhebel demontieren.
3. Die Schraube der CSA-Fi-
xierung (1) entfernen.
4. Ggf. die Schraube der
Lampenhalterung (2) ent-
fernen.
5. Die Funktionsplatte von
der Helmschale abneh-
men.
Die Funktionsplatte folgendermaßen montieren:
1. Die neue Funktionsplatte an die Helmschale stecken.
2. Die Schraube der CSA-Fixierung festziehen (Drehmo-
ment: 1,1 Nm).
3. Ggf. die Schraube der Lampenhalterung festziehen (Dreh-
moment: 1,1 Nm).
4. Ggf. den Augenschutzhebel festschrauben (Drehmoment:
0,7 Nm).
5. Die Innenausstattung montieren (siehe Kapitel 4.3.4 auf
Seite 11).
4.3.7 Frontblende wechseln
Die Frontblende folgendermaßen demontieren:
1.
D
en Gesichtsschutz demontieren (siehe Kapitel 4.3.3 auf
Seite 11).
2. Die Schraube entfernen.
3. Die Frontblende von der
Helmschale nehmen.
Die Frontblende folgendermaßen montieren:
1. Sicherstellen, dass der O-Ring unbeschädigt ist. Den O-
Ring mit Vaseline fetten und in die Helmschale einsetzen.
2. Die neue Frontblende oder die Frontplatte der Helmlampe
auf die Helmschale setzen.
3. Die Schraube festziehen (Drehmoment: 0,7 Nm).
4. Den Gesichtsschutz montieren (siehe Kapitel 4.3.3 auf
Seite 11).
4.3.8 Nackenschutz-Halter
wechseln
1. Nackenschutz von den
4 Dr
uckknöpfen auf der
Innenseite des Nacken-
schutz-Halters demontie-
ren.
2. Die Innenausstattung demontieren (siehe Kapitel 4.3.4 auf
Seite 11).
3. Die Funktionsplatten demontieren (siehe Kapitel 4.3.6 auf
Seite 12).
4. Den Nackenschutz-Halter wechseln.
5. Die Funktionsplatten montieren (siehe Kapitel 4.3.6 auf
Seite 12).
6. Die Innenausstattung montieren (siehe Kapitel 4.3.4 auf
Seite 11).
4.3.9 O-Ringe wechseln
1. Die Frontblende demontieren (sieh
e
Kapitel 4.3.7 auf
Seite 12).
2. Den alten O-Ring entfernen.
3. Einen neuen O-Ring mit Vaseline fetten und in die Helm-
schale einsetzen.
4. Die Frontblende montieren (siehe Kapitel 4.3.7 auf
Seite 12).
5. Den Augenschutz demontieren (siehe Kapitel 4.3.5 auf
Seite 11).
6. Die Schrauben der Augenschutz-Hebel lösen und die Au-
genschutzhebel von der Helmschale abnehmen.
7. Die Halter der Augenschutz-Hebel aus der Helmschale
entnehmen.
8. Die O-Ringe von den Haltern entfernen.
9. Jeweils einen neuen O-Ring mit Vaseline fetten und auf
den Halter setzen.
10. Die Halter der Augenschutz-Hebel in die Helmschale ein-
setzen.
11. Die Augenschutz-Hebel festschrauben (Drehmoment:
0,7 Nm).
12. Den Augenschutz montieren (siehe Kapitel 4.3.5 auf
Seite 11).
5 Transport
Der Feuerwehrhelm kann in einer Helmtasche oder einem
Helmbeutel transportiert werden. Wenn der Feuerwehrhelm in
einem PE-Beutel verpackt oder ausreichend in Packpapier
eingeschlagen ist, kann er auch im Karton transportiert wer-
den. Alle angebauten Teile können zum Transport am Feuer-
wehrhelm montiert bleiben. Die Visiere sollten offen sein.
