Bruk
Dräger HPS 7000 109

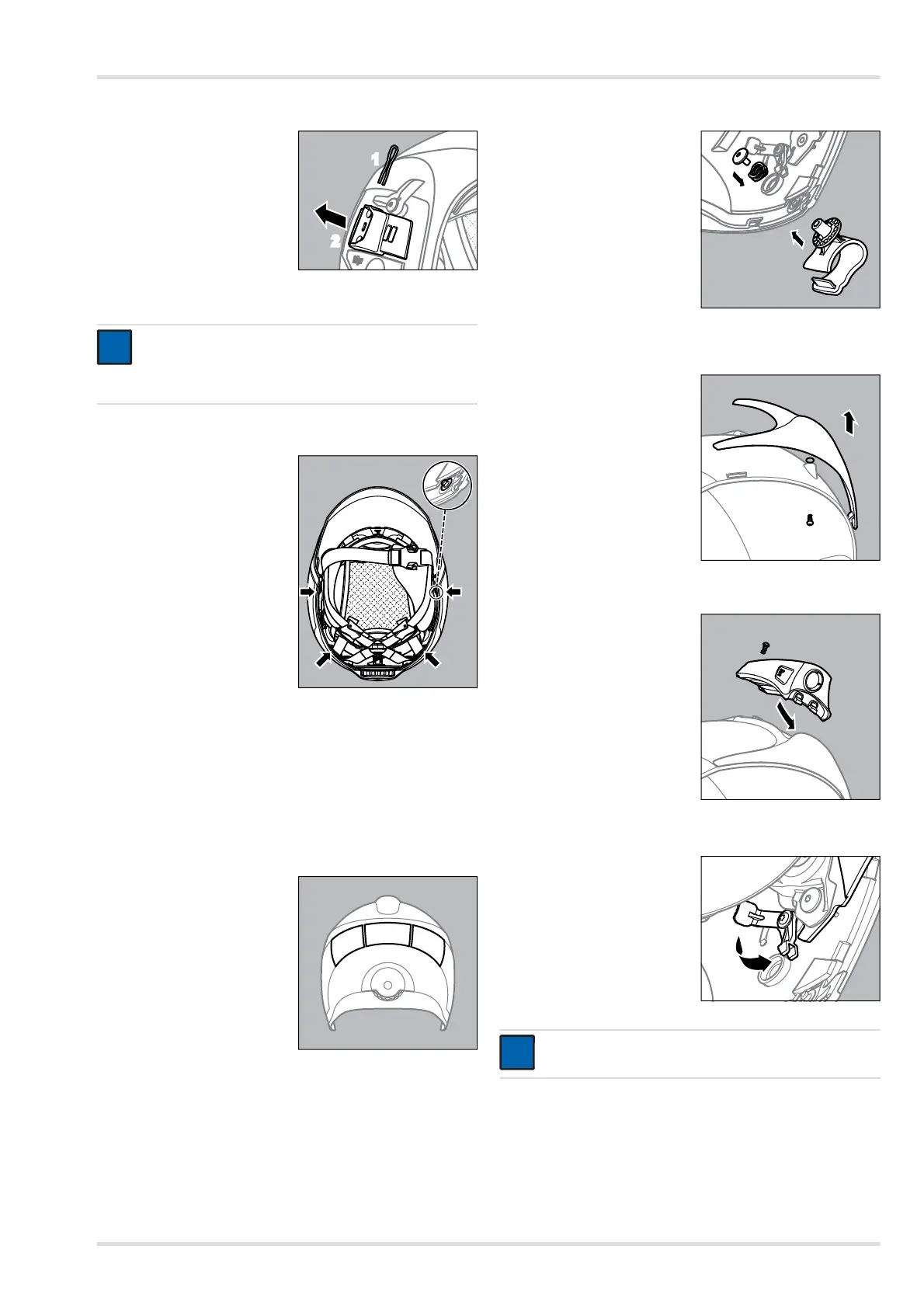

3.2.4 Still inn festelommene på maske/hjelm adapteren
1. Trekk sikringsstiften ut av
festelommen (1).
2.
Trekk festelommen bak-
over (2) og løsne fra låsen.
3. Sett festelommen i ønsket
posisjon i låsen. Posisjo-
nen skal velges slik at hel-
masken sitter tett mot
ansiktet.
4. Sett sikringsstiften i feste-
lommen.
3.2.5 Sett på nakkebeskyttelsen
z Fest nakkebeskyttelsen
med de 4 trykknappene på
innsiden av nakkebeskyt-
telsesholderen.
z Dersom det brukes en tøykrage:
a. Marker posisjonen av borrelåsene på festeringen i hen-
hold til tøykragen. Den midterste borrelåsen posisjone-
res i fordypningen på forsiden.
b. Fest borrelåsene på festeringen.
c. Lukk tøykragen på forsiden og fest den til borrelåsene
på festeringen.
3.2.6 Sette på refleksstriper R 79 005
z Lim på refleksstripene som
vist på figuren.
3.2.7 Montere lyktholder
1. Løsne skruen og ta ut
b
lind
pluggen på funksjons-
platen.
2. Sett inn lyktholderen og
fest med fjær (tiltrekkings-
moment: 1,1 Nm).
3.2.8 Montere HPS 7000 hjelmlampe
1. Demonter visir (se kapittel 4.3.3 på side 111).
2.
F
jern skruen og ta av front-
platen.
3. Forsikre deg om at
O-ringen er uskadet. Smør
O-ringen med vaselin og
sett den i hjelmskallet.
4. Sett festeplaten for hjelm-
lykten på hjelmskallet.
5. Trekk til skruen (tiltrekkingsmoment: 0,7 Nm).
6. Sett inn hjelmlykten foran
på festeplaten og skru den
fast bak (tiltrekkingsmo-
ment: 0,25 Nm ±0,05 Nm).
7. Monter eventuelt visiretse
kapittel 4.3.3 på side 111).
3.2.9 Feste av visir
z Drei begge CSA-låsene
slik at de trykker mot an-
siktsvernet.
Derved hindres bevegel-
sen av visiret.
ANVISNING
Hver av festelommene kan settes inn i 4 posisjoner.
Sett begge festelommene i samme posisjon, slik at
helmasken sitter jevnt mot ansiktet.
ANVISNING
CSA-låsene låses i hjelmskallet.
i
i
