112 Dräger HPS 7000
Vedlikehold

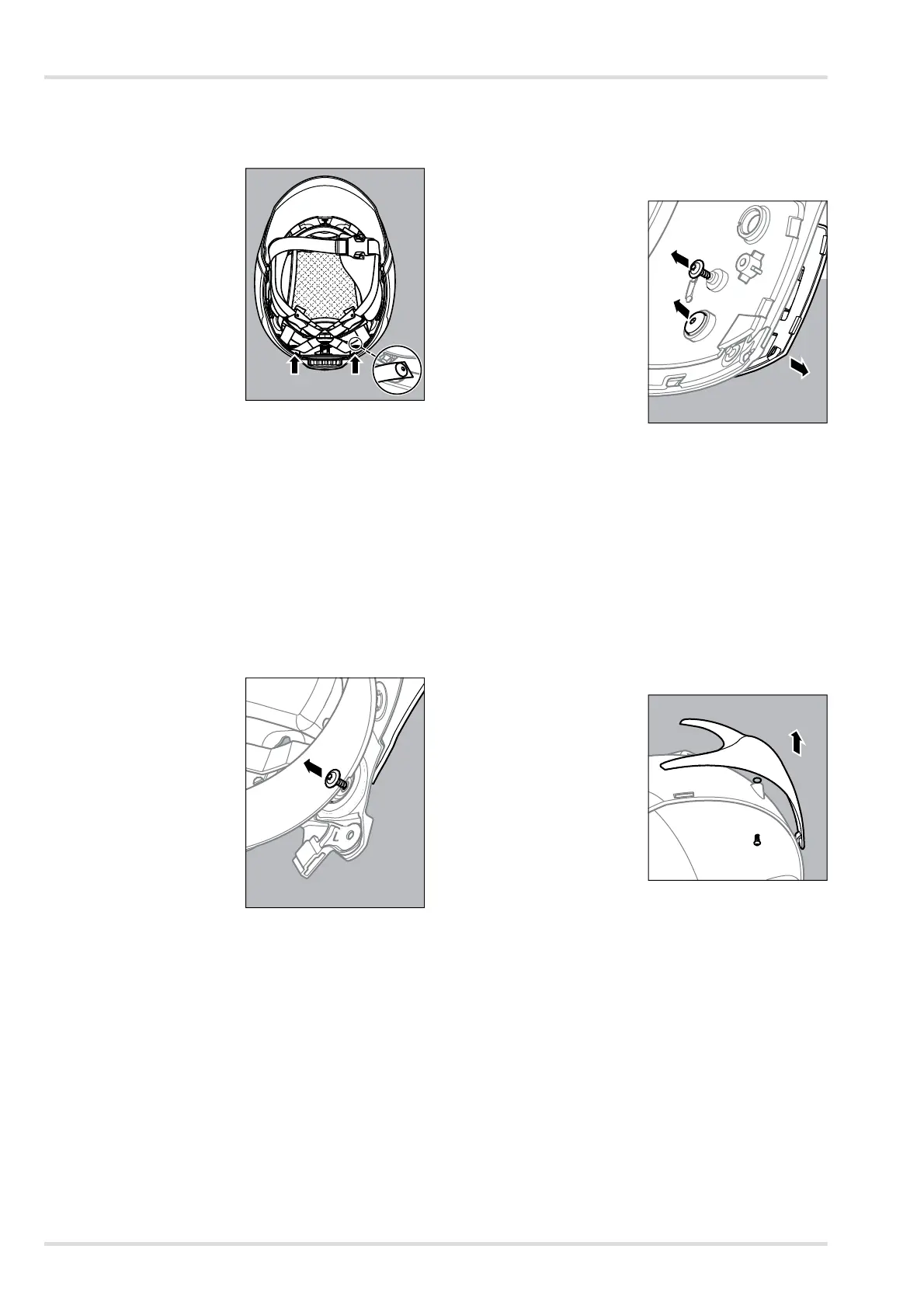

4.3.4 Skifte innvendig utstyr
Demonter det innvendige utstyret som følger:
1. D
emonter visiret (se kapittel 4.3.3 på side 111).
2. Ta av de 2 skruene på bån-
dene.
3. Trekk reguleringshjulet ut
av dreieakselen i hjelm-
skallet.
4. Trykk forsiktig sammen det
innvendige utstyret og ta
det ut av hjelmskallet.
Monter det innvendige utstyret som følger:
1. Trykk forsiktig sammen det innvendige utstyret og sett det
inn i hjelmskallet.
2. Rett inn det innvendige utstyret på holderen for vernebrille-
hendelen.
3. Sett reguleringshjulet på dreieakselen i hjelmskallet.
4. Rett inn båndene og fest med de 2 skruene (tiltrekkingsmo-
ment: 1,1 Nm).
5. Monter visiret (se kapittel 4.3.3 på side 111).
4.3.5 Skifte vernebrille
Demonter vernebrillen som følger:
1.
D
emonter det innvendige utstyret (se kapittel 4.3.4 på
side 112).
2. Ta av de 2 skruene som
holder vernebrillen til feste-
ringen for det innvendige
utstyret (1).
3. Ta vernebrillen av festerin-
gen.
Monter vernebrillen som følger:
1. Fest vernebrillen til festeringen med de 2 skruene (tiltrek-
kingsmoment: 1,1 Nm).
2. Montere det innvendige utstyret (se kapittel 4.3.4 på
side 112).
4.3.6 Skifte funksjonsplate
Demonter funksjonsplaten som følger:
1.
D
emonter det innvendige utstyret (se kapittel 4.3.4 på
side 112).
2. Demonter eventuelt hendelen på øyebeskyttelsen.
3. Ta av skruen på CSA-låsen
(1).
4. Ta eventuelt av skruen på
lyktholderen (2).
5. Ta av funksjonsplaten fra
hjelmskallet.
Monter funksjonsplaten som følger:
1. Sett den nye funksjonsplaten på hjelmskallet.
2. Trekk til skruen på CSA-låsen (tiltrekkingsmoment:
1,1 Nm).
3. Trekk eventuelt til skruen på lykteholderen (tiltrekkingsmo-
ment: 1,1 Nm).
4. Skru eventuelt fast hendelen for vernebrillen (tiltrekkings-
moment: 0,7 Nm).
5. Montere det innvendige utstyret (se kapittel 4.3.4 på
side 112).
4.3.7 Skifte frontplate
Demonter frontplaten som følger:
1. Demonter visiret (se kapittel 4.3.3 på side 111).
2. Ta av skruen.
3. Ta frontplaten av hjelm-
skallet.
Monter frontplaten som følger:
1. Forsikre deg om at O-ringen er uskadet. Smør O-ringen
med vaselin og sett den i hjelmskallet.
2. Sett den nye frontplaten eller festeplaten på hjelmskallet.
3. Trekk til skruen (tiltrekkingsmoment: 0,7 Nm).
4. Monter visiret (se kapittel 4.3.3 på side 111).
