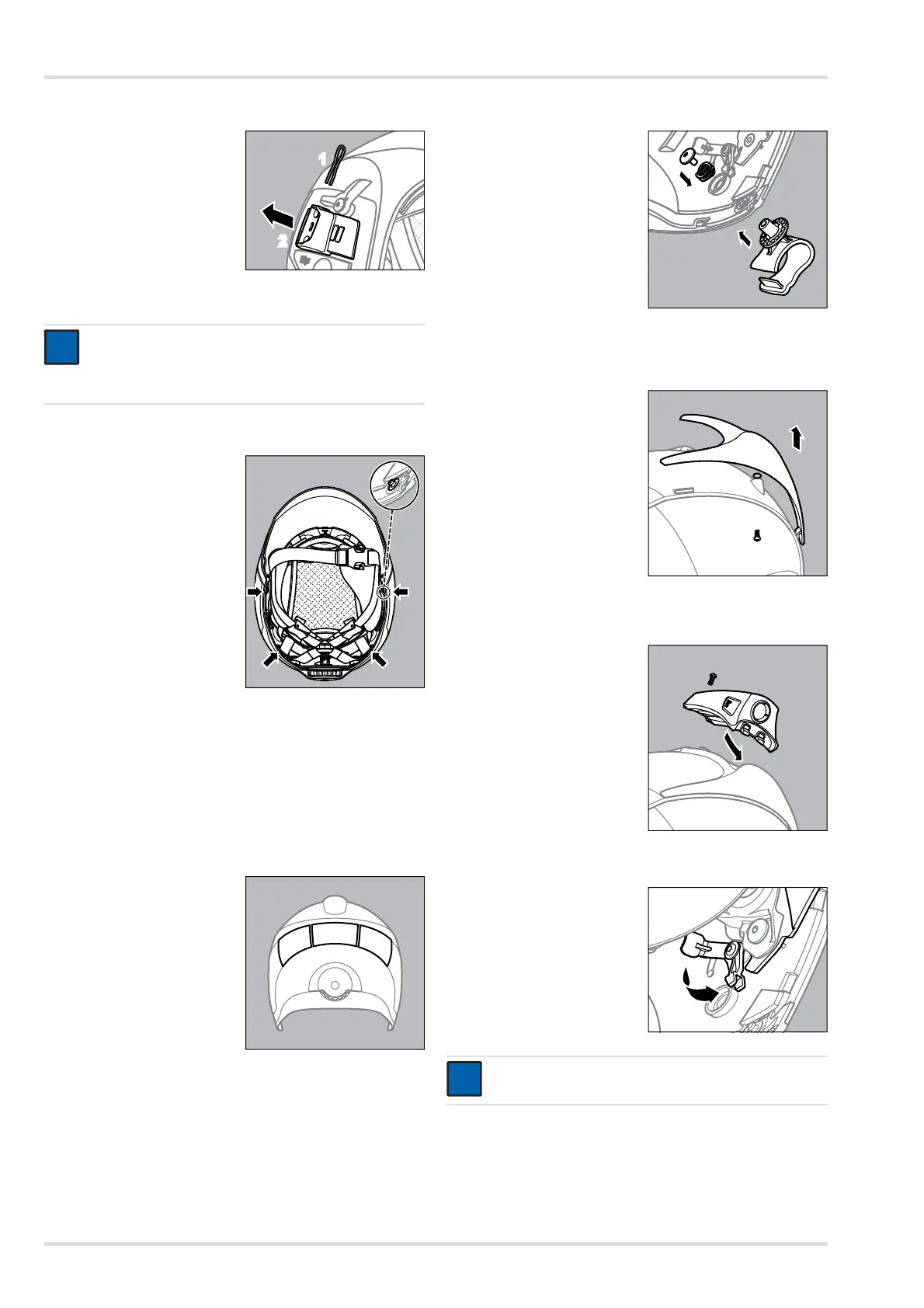

Användning
3.2.4 Inställning av fästen till mask-/hjälmadaptrar
1. Dra ut låspinnen ur fästena
(1).
2.
Dra fästena bakåt (2) och
lossa dem från låsanord-
ningen.
3. Sätt i fästena i önskat läge
i låsanordningen. Välj läge
så att den heltäckande an-
siktsmasken sitter tätt mot
ansiktet.
4. Sätt i låspinnen i fästena.
3.2.5 Montering av nackskydd
z Fäst nackskyddet i de
4 tryckknapparna på insi-
dan av nackskyddshålla-
ren.
z Om hals-/nackskydd används:
a. Markera kardborrebandens placering enligt hals-/nack-
skyddet på bärringen. Det mellersta kardborrebandet
ska placeras i fördjupningen på framsidan.
b. Fäst kardborrebanden på bärringen.
c. Stäng hals-/nackskyddet på framsidan och fäst det på
kardborrebanden på bärringen.
3.2.6 Fästa reflexband R 79 005
z Klistra på reflexband enligt
bilden.
3.2.7 Montera lamphållare
1. Lossa skruven och ta bort
b
lin
dstoppet från funktions-
plattan.
2. Sätt i lamphållaren och fäst
den med hjälp av vågfjäder
och skruv (vridmoment:
1,1 Nm).
3.2.8 Montera HPS 7000 hjälmlampa
1. Demontera ansiktsskyddet (se kap
itel 4.3.3 på
sidan 122).
2. Lossa skruven och ta bort
frontskyddet.
3. Kontrollera att O-ringen är
oskadad.
Fetta in O-ringen med va-
selin och sätt i den i
hjälmskalet.
4. Sätt på hjälmlampans frontplatta på hjälmskalet.
5. Dra åt skruven (vridmoment: 0,7 Nm).
6. Sätt i hjälmlampan framtill i
hjälmlampans frontplatta
och skruva fast på baksi-
dan (vridmoment: 0,25 Nm
±0,05 Nm).
7. Montera ansiktsskydd vid
behov (se kapitel 4.3.3 på
sidan 122).
3.2.9 Fixera ansiktsskydd
z Dra åt båda CSA-fixering-
arna så att de trycker mot
ansiktsskyddet.
På så sätt förhindras att an-
siktsskyddet rör sig.
NOTERING
Fästena kan ställas in i 4 lägen. Båda fästena måste
ställas in i samma läge så att den heltäckande ansikts-
masken sitter symmetriskt mot ansiktet.
NOTERING
CSA-fixeringarna hakar fast i hjälmskalet.
i
i
