Underhåll
Dräger HPS 7000 123
Montera ansiktsskyddet på följande sätt:
1. Sätt på ansiktsskyddet på rotationsaxlarna i hjälmskalet.
2. Fäst ev. COM-hållaren invändigt på låsringen.
3. Sätt fast låsringen med de 2 skruvarna (1) i hjälmskalet
(vridmoment: 1,1 Nm).

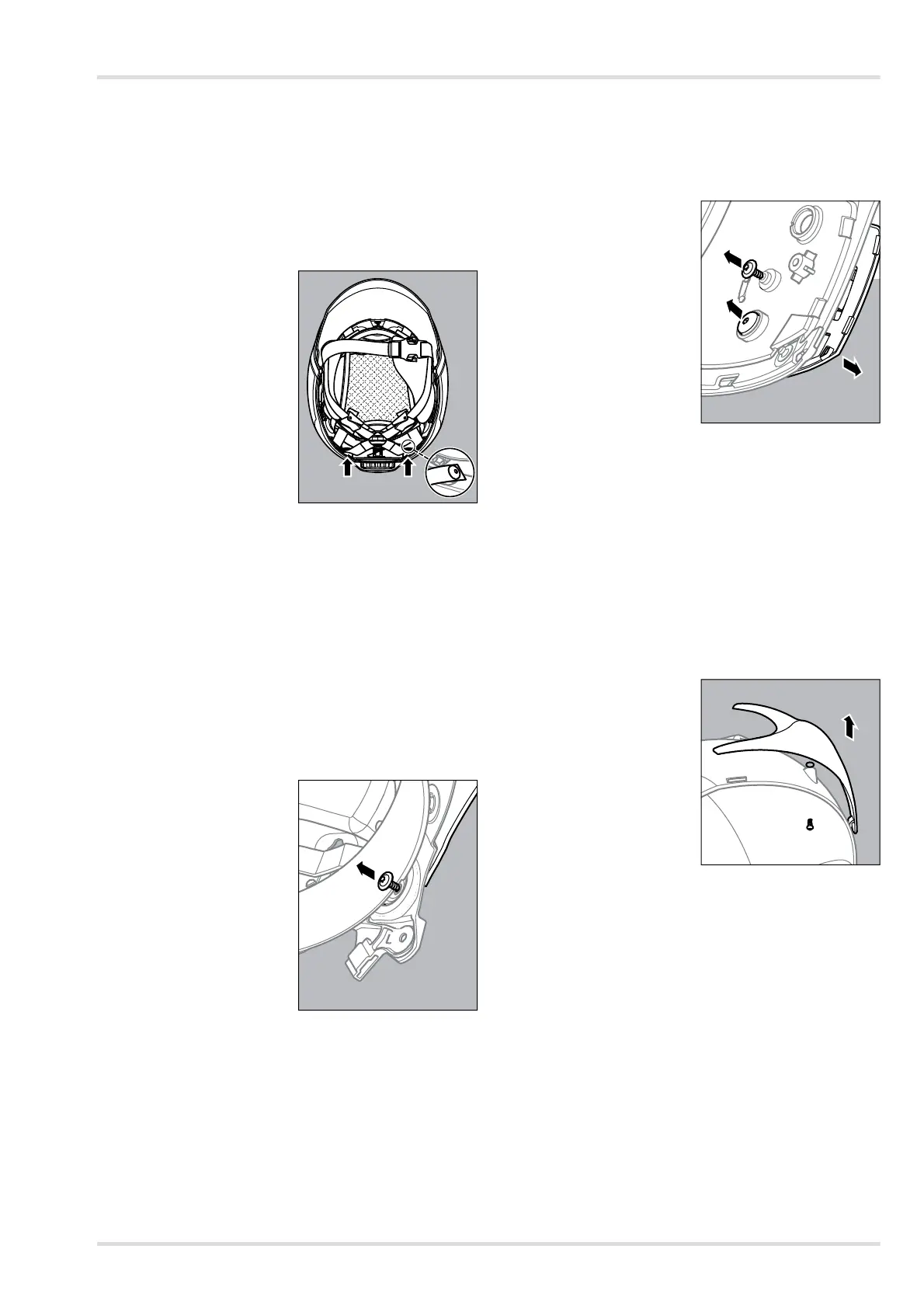

4.3.4 Byta invändig utrustning
Ta bort den invändiga utrustningen på följande sätt:
1. D
emontera ansiktsskyddet (se kapitel 4.3.3 på sidan 122).
2. Ta bort de 2 skruvarna till
remmarna.
3. Dra justeringshjulet från ro-
tationsaxeln i hjälmskalet.
4. Tryck försiktigt ihop den in-
vändiga utrustningen och
ta bort den från hjälmska-
let.
Montera den invändiga utrustningen på följande sätt:
1. Tryck försiktigt ihop den invändiga utrustningen och sätt i
den i hjälmskalet.
2. Rikta upp den invändiga utrustningen på ögonskyddsspa-
karnas hållare.
3. Fäst justeringshjulet på rotationsaxeln i hjälmskalet.
4. Rikta upp remmarna och skruva fast dem med de
2 skruvarna (vridmoment: 1,1 Nm).
5. Montera ansiktsskyddet (se kapitel 4.3.3 på sidan 122).
4.3.5 Byta ögonskydd
Ta bort ögonskyddet på följande sätt:
1.
D
emontera den invändiga utrustningen (se kapitel 4.3.4 på
sidan 123).
2. Ta bort de 2 skruvarna som
ögonskyddet på låsringen
till den invändiga utrust-
ningen sitter fast med (1).
3. Ta bort ögonskyddet från
låsringen.
Montera ögonskyddet på följande sätt:
1. Sätt fast ögonskyddet med de 2 skruvarna på låsringen
(vridmoment: 1,1 Nm).
2. Montera den invändiga utrustningen (se kapitel 4.3.4 på
sidan 123).
4.3.6 Byta funktionsplatta
Ta bort funktionsplattan på följande sätt:
1.
D
emontera den invändiga utrustningen (se kapitel 4.3.4 på
sidan 123).
2. Demontera ögonskyddsspakar vid behov.
3. Ta bort skruven till CSA-fix-
eringen (1).
4. Ta bort skruven till lamphål-
laren (2) vid behov.
5. Ta bort funktionsplattan
från hjälmskalet.
Montera funktionsplattan på följande sätt:
1. Fäst den nya funktionsplattan på hjälmskalet.
2. Dra åt skruven till CSA-fixeringen (vridmoment: 1,1 Nm)
3. Dra åt skruven till lamphållaren vid behov (vridmoment:
1,1 Nm).
4. Skruva fast ögonskyddsspakar vid behov (vridmoment:
0,7 Nm).
5. Montera den invändiga utrustningen (se kapitel 4.3.4 på
sidan 123).
4.3.7 Byta frontskydd
Ta bort frontskyddet på följande sätt:
1. Demontera ansiktsskyddet (se kapitel 4.3.3 på sidan 122).
2. Ta bort skruven.
3. Ta bort frontskyddet från
hjälmskalet.
Sätt dit frontskyddet på följande sätt:
1. Kontrollera att O-ringen är oskadad. Fetta in O-ringen med
vaselin och sätt i den i hjälmskalet.
2. Sätt på det nya frontskyddet eller hjälmlampans frontplatta
på hjälmskalet.
3. Dra åt skruven (vridmoment: 0,7 Nm).
4. Montera ansiktsskyddet (se kapitel 4.3.3 på sidan 122).
