180 Dräger HPS 7000
Údržba

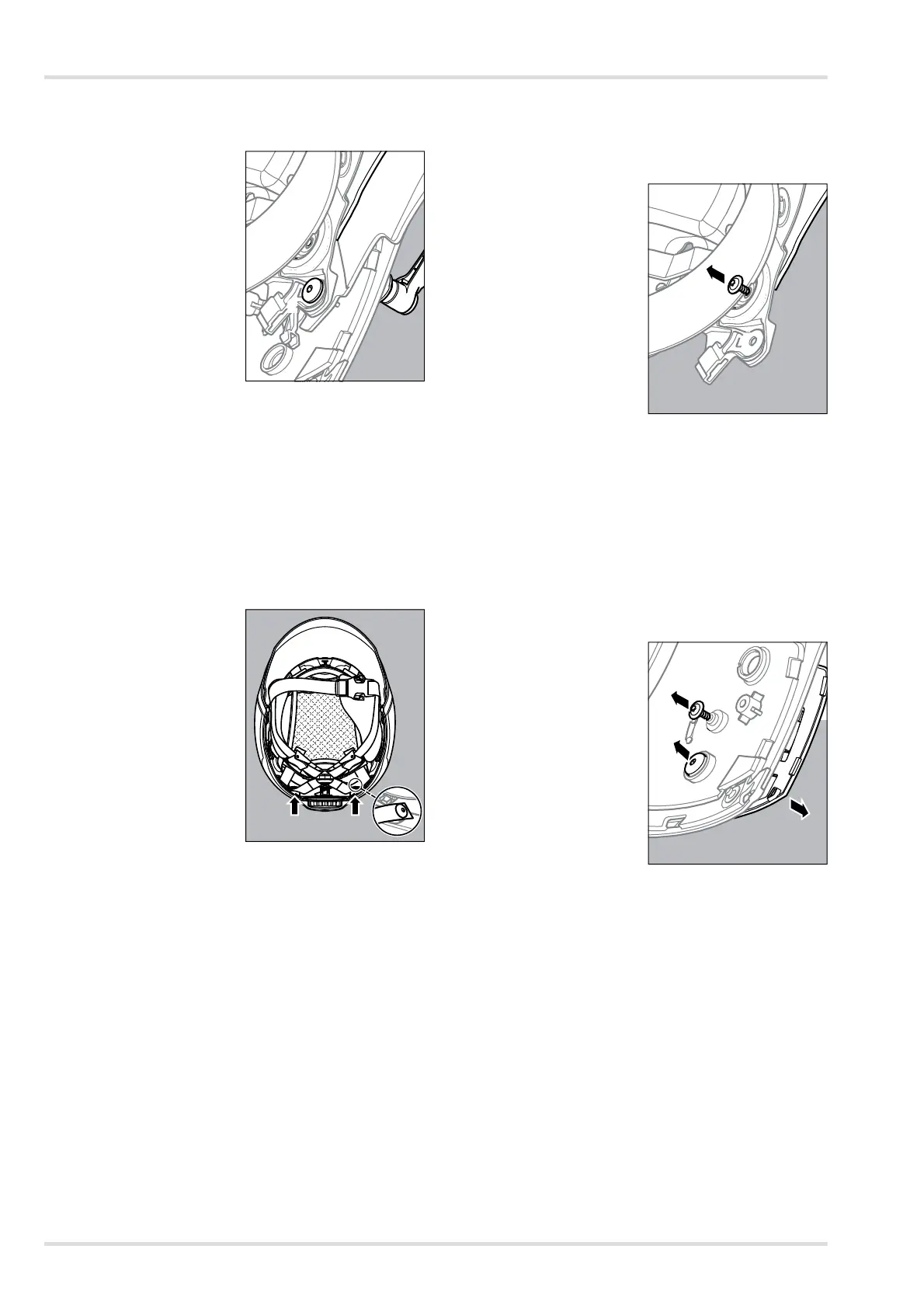

4.3.3 Výmena chrániþa tváre
Chrániþ tvár
e demontujte nasledovne:
1. OdstráĖte dve skrutky,
ktorými je upevnený
upevĖovací krúžok (1).
2. UpevĖovací krúžok opa-
trne stlaþte a chrániþ tváre
odstráĖte z otoþných osí v
škrupine prilby.
Chrániþ tváre namontujte nasledovne:
1. Chrániþ tváre nasaćte na otoþné osi v škrupine prilby.
2. Prípadne upevnite držiak COM vo vnútri na upevĖovací
krúžok.
3. UpevĖovací krúžok upevnite dvomi skrutkami (1) v
škrupine prilby (uĢahovací moment: 1,1 Nm).
4.3.4 Výmena vnútorného vybavenia
Vnútorné vybavenie demontujte nasledovne:
1.
D
emontujte chrániþ tváre (pozri kapitolu 4.3.3 na
strane 180).
2. OdstráĖte dve skrutky
popruhov.
3. Z otoþnej osi v škrupine
prilby stiahnite prestavova-
cie koliesko.
4. Vnútorné vybavenie opa-
trne stlaþte a vyberte zo
škrupiny prilby.
Vnútorné vybavenie namontujte nasledovne:
1. Vnútorné vybavenie opatrne stlaþte a vložte do škrupiny
prilby.
2. Vnútorné vybavenie vyrovnajte na držiaky páþok chrániþa
oþí.
3. Na otoþnú os v škrupine prilby nasuĖ
te prestavovacie ko-
liesko.
4. Vyrovnajte popruhy a upevnite ich dvomi skrutkami
(uĢahovací moment: 1,1 Nm).
5. Namontujte chrániþ tváre (pozri kapitolu 4.3.3 na
strane 180).
4.3.5 Výmena chrániþa oþí
Chrániþ oþí d
e
montujte nasledovne:
1. Demontujte vnútorné vybavenie (pozri kapitolu 4.3.4 na
strane 180).
2. OdstráĖte dve skrutky,
ktorými je chrániþ oþí upev-
nený na upevĖovacom
krúžku vnútorného vybave-
nia (1).
3. Chrániþ oþí odstráĖte z
upevĖovacieho krúžku.
Chrániþ oþí namontujte nasledovne:
1. Chrániþ oþí upevnite dvoma skrutkami na upevĖovací
krúžok (uĢahovací moment: 1,1 Nm).
2. Namontujte vnútorné vybavenie (pozri kapitolu 4.3.4 na
strane 180).
4.3.6 Výmena funkþnej
platne
Funkþnú platĖu demontujte nasledovne:
1. Demontujte vnútorné vybavenie (pozri kapitolu 4.3.4 na
strane 180).
2. Prípadne demontujte páþku chrániþa tváre.
3. OdstráĖte skrutky upevne-
nia CSA (1).
4. Prípadne odstráĖte skrutku
držiaka lampy (2).
5. Zo škrupiny prilby odoberte
funkþnú platĖu.
Funkþnú platĖu namontujte nasledovne:
1. Na škrupinu prilby nasuĖte novú funkþnú platĖu.
2. Pevne utiahnite skrutku upevnenia CSA (uĢahovací mo-
ment: 1,1 Nm).
3. V prípade potreby pevne utiahnite skrutku držiaka svietidla
(uĢahovací moment: 1,1 Nm).
4. V prípade potreby pevne priskrutkujte páþku chrániþa oþí
(uĢahovací moment: 0,7 Nm).
5. Namontujte vnútorné vybavenie (pozri kapitolu 4.3.4 na
strane 180).
