ÎntreĠinere
Dräger HPS 7000 215

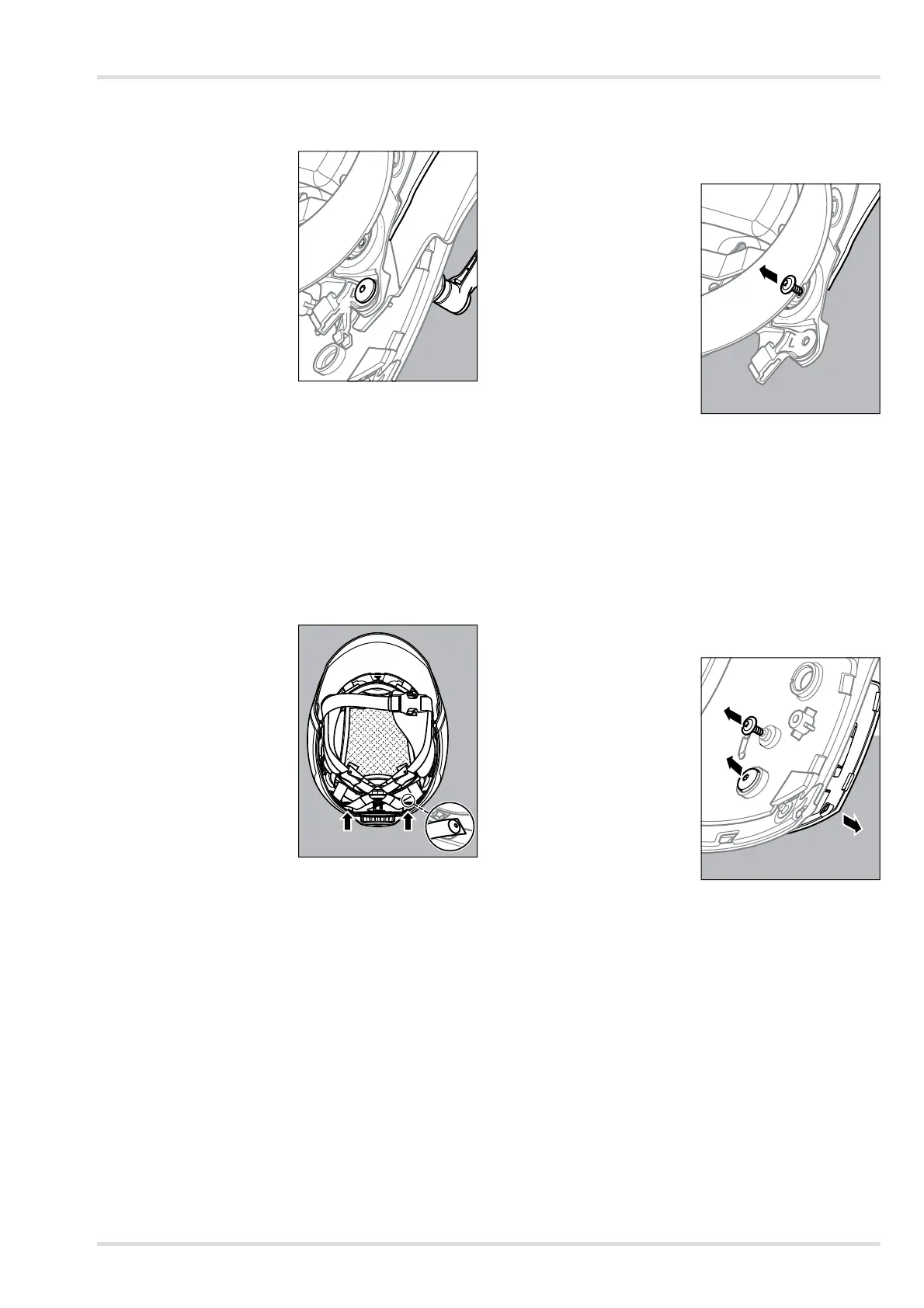

4.3.3 Schimbarea protecĠiei faĠă
ProtecĠia faĠă se d
emontează în modul următor:
1. Se îndepărtează cele
2 úuruburi cu care este fi-
xat inelul suport (1).
2. Inelul suport se apasă
strângând cu precauĠie úi
se îndepărtează protecĠia
feĠei de pe axele de rotaĠie
în carcasa căútii.
ProtecĠia feĠei se montează în modul următor:
1. ProtecĠia feĠei se aúează în carcasa căútii pe axele de ro-
taĠie.
2. Dacă este cazul se fixează suportul COM în interior la ine-
lul suport.
3. Inelul suport se fixează cu cele 2 úuruburi (1) în carcasa
căútii (moment de strângere: 1,1 Nm).
4.3.4 Schimbarea dotării inter
ioare
Dotarea interioară se demontează în modul urmă
tor:
1. Se demontează protecĠia pentru faĠă (vezi capitolul 4.3.3 la
pagina 215).
2. Se îndepărtează cele
2 úuruburi ale benzi stratifi-
cate.
3. Se trage roata de reglare
din axa de rotaĠie în coaja
căútii.
4. Dotarea interioară se
apăsa strângând cu pre-
cauĠie úi se scoate din car-
casa căútii.
Dotarea interioară se montează în următorul mod:
1. Dotarea interioară se apasă împreună cu precauĠie úi se in-
troduce în carcasa căútii.
2. Dotarea interioară se aliniază la suportul manetei protecĠiei
pentru ochi.
3. Roata de reglare se introduce în carcasa căútii pe axa de
rotaĠie.
4. Benzile se aliniază úi se fixează cu 2 úuruburi (moment de
strângere: 1,1 Nm).
5. Se montează protecĠia faĠă (vezi capitolul 4.3.3 la
p
agin
a 215).
4.3.5 Schimbarea protecĠ
iei pentru ochi
ProtecĠia ochilor se demontea
ză în următorul mod:
1. Se demontează dotarea interioară (vezi capitolul 4.3.4 la
pagina 215).
2. Se îndepărtează cele
2 úuruburi care fixează
protecĠia pentru ochi la ine-
lul suport al dotării interioa-
re (1).
3. Se îndepărtează protecĠia
ochilor de pe inelul suport.
Se montează protecĠia pentru ochi în modul următor:
1. ProtecĠia ochilor se fixează cu 2 úuruburi la inelul suport
(moment de strângere: 1,1 Nm).
2. Se montează dotarea interioară (vezi capitolul 4.3.4 la
pagina 215).
4.3.6 Schimbarea plăcii fun
cĠionale
Placa funcĠională se demontează în modul următor:
1. Se demontează dotarea interioară (vezi capitolul 4.3.4 la
pagina 215).
2. Dacă este cazul se demontează maneta protecĠiei pentru
ochi.
3. Se îndepărtează
úurubul
fixării CSA (1).
4. Dacă este cazul se în-
depărtează úurubul supor-
tului lămpii (2).
5. Se detaúează placa
funcĠională de pe carcasa
căútii.
Placa funcĠională se montează în modul următor:
1. Se introduce noua placă funcĠională pe carcasa căútii.
2. Se strânge ferm úurubul fixării CSA (moment de strângere:
1,1 Nm).
3. Dacă este cazul se strânge úurubul suportului lămpii (mo-
ment de strângere: 1,1 Nm).
4. De asemenea se înúurubează strâns maneta protecĠie
i
p
entru ochi (Moment de strângere: 0,7 Nm).
5. Se montează dotarea interioară (vezi capitolul 4.3.4 la
pagina 215).
