226 Dräger HPS 7000
Karbantartás

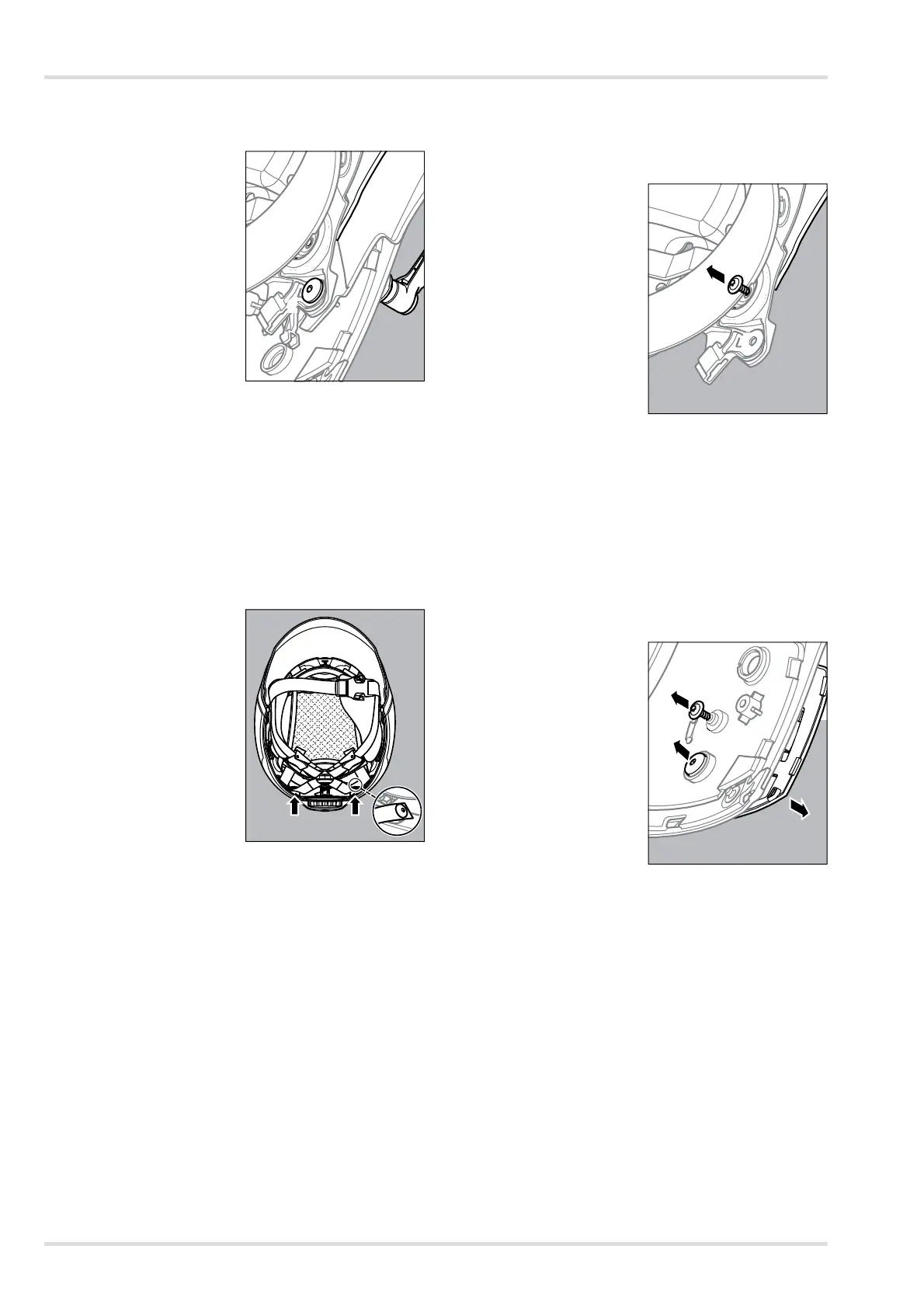

4.3.3 ArcvédĘ cseréje
Az arcvédĘt a következĘképpen szerel
je le:
1. Távolítsa el a 2 csavart,
amivel a tartógyĦrĦ van
rögzítve (1).
2. Óvatosan nyomja össze a
tartógyĦrĦt és távolítsa el
az arcvédĘt a sisakhéjban
lévĘ forgótengelyekrĘl.
Az arcvédĘt a következĘképpen szerelje fel:
1. Helyezze fel az arcvédĘt a sisakhéjban lévĘ forgótenge-
lyekre.
2. Adott esetben rögzítse a COM-tartót belül a tartógyĦrĦre.
3. Rögzítse a tartógyĦrĦt a 2 csavarral (1) a sisakhéjon (nyo-
maték: 1,1 Nm).
4.3.4 SisakbelsĘ cseré
je
A sisakbelsĘt a következĘképpen sze
relje ki:
1. Szerelje le az arcvédĘt (lásd a 4.3.3 fejezetet a
226 oldalon).
2. Távolítsa el a szíjazat
2 csavarját.
3. Húzza le a sisakhéjban lé-
vĘ forgótengelyrĘl az állító-
kereket.
4. Nyomja össze óvatosan a
sisakbelsĘt és vegye ki a
sisakhéjból.
A sisakbelsĘt a következĘképpen szerelje be:
1. Nyomja össze óvatosan a sisakbelsĘ
t és helyezze be a si-
sakhéjba.
2. Igazítsa be a sisakbelsĘt a szemvédĘ emelĘkarjának tartó-
jára.
3. Dugja az állítókereket a sisakhéjban lévĘ forgótengelyre.
4. Igazítsa be és rögzítse az új szíjazatot a 2 csavarral (nyo-
maték: 1,1 Nm).
5. Szerelje fel az arcvédĘt (lásd a 4.3.3 fejezetet a
226 oldalon).
4.3.5 SzemvédĘ c
seréje
A szemvédĘt a következĘképpen szerelj
e le:
1. Szerelje ki a sisakbelsĘt (lásd a 4.3.4 fejezetet a
226 oldalon).
2. Távolítsa el a 2 csavart,
amivel a szemvédĘ a si-
sakbelsĘ tartógyĦrĦjén van
rögzítve (1).
3. Távolítsa el a szemvédĘt a
tartógyĦrĦrĘl.
A szemvédĘt a következĘképpen szerelje fel:
1. Rögzítse a szemvédĘt a 2 csavarral a tartógyĦrĦn (nyoma-
ték: 1,1 Nm).
2. Szerelje be a sisakbelsĘt (lásd a 4.3.4 fejezetet a
226 oldalon).
4.3.6 Funkciólap cseréje
A funkciólapot a következĘképpen szerelje ki:
1. Szerelje ki a sisakbelsĘt (lásd a 4.3.4 fejezetet a
226 oldalon).
2. Szükség esetén szerelje le az szemvédĘ emelĘkarját.
3. Távolítsa el a VVR-rögzí-
tés (1) csavarját.
4. Adott esetben távolítsa el a
lámpatartó (2) csavarját.
5. Vegye le a funkciólapot a
sisakhéjról.
A funkciólapot a következĘképpen szerelje fel:
1. Dugja az új funkciólapot a sisakhéjba.
2. Húzza meg a VVR-rögzítés csavarját (nyomaték: 1,1 Nm).
3. Szükség esetén húzza meg a lámpatartó csavarját (nyo-
maték: 1,1 Nm).
4. Szükség esetén csavarozza szorosra a szemvédĘ emelĘ-
karját (nyomaték: 0,7 Nm).
5. Szerelje be a sisakbelsĘt (lásd a 4.3.4 fejezetet a
226 oldalon).
